목공장비 소개
#5 각도 절단기(Miter Saw)
(* 본 포스팅은 디월트 각도절단기 DWS774를 기준으로 작성되었습니다.)

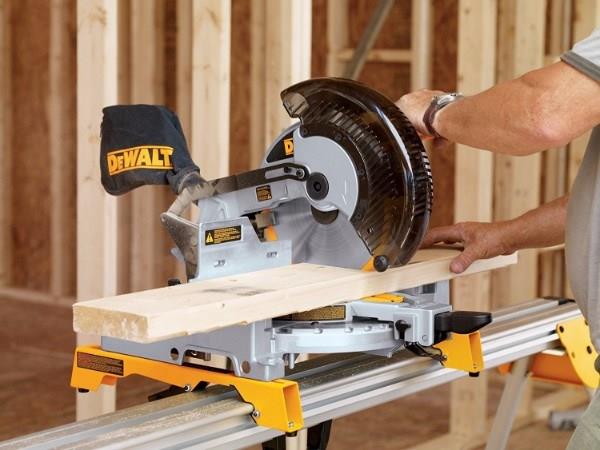

각도 절단기는 목재를 자르는 작업에 독보적으로 유용한 목공 장비이다. 직각 뿐 아니라 45도 재단, 사면 재단 등의 작업 또한 가능하다. 원형 톱과 각도를 재단하는 지표장치가 결합한 형태로 되어 있다.
중심부에 자리한 안내대에 절단할 재료를 놓은 다음, 회전하는 테이블 위에 톱날을 맞춰 절단하는 원리이다. 이때 연귀 걸쇠를 이용해 원하는 위치에 테이블과 날을 고정한 뒤 연귀 눈금(눈금자)을 통해 정확한 절단 각도와 날을 조정하여 사용한다.
# 장비 부분별 세부 명칭

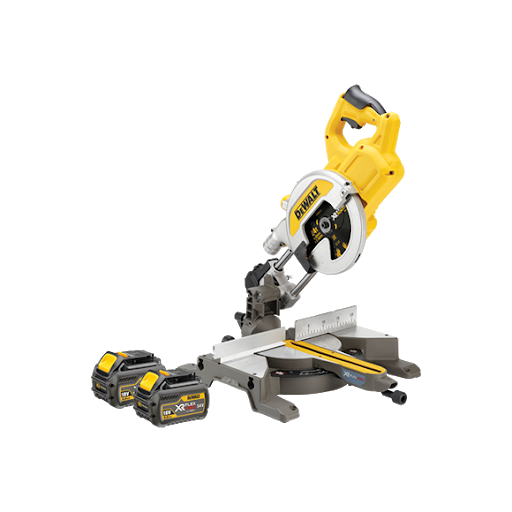

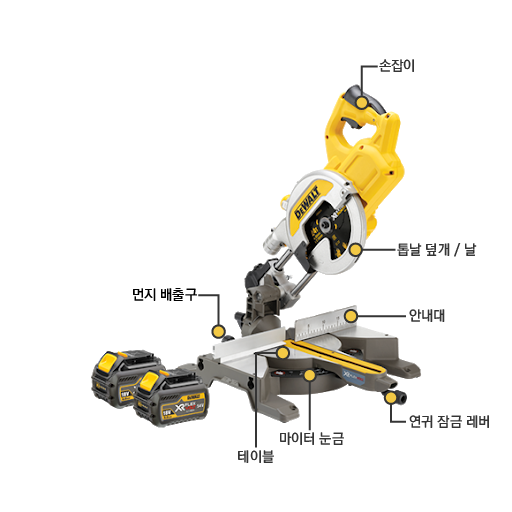

1) 손잡이: 각도 절단기를 쥐고 다루는 부분. 톱을 내리고 올리는 역할과 톱날을 작동시키는 역할을 한다.
2) 톱날 덮개: 사용자의 손을 보호하고 톱밥이 날리지 않도록 날을 덮는 장치
3) 날: 톱니가 있는 얇은 금속 원반. 회전하여 목재 조각을 절단한다.
4) 먼지배출구: 톱밥을 배출하는 관. 보통 집진기를 연결하거나 집진봉투를 부착한다.
5) 안내대: 절단할 재료를 받치는 표면 위의 수직 판
6) 연귀 잠금 레버: 원하는 위치에 테이블과 날을 고정시키는 장치
7) 마이터 눈금(연귀 눈금): 선택된 절단 각도로 날을 정확하게 조절하는 눈금
8) 테이블: 각도에 따라 회전할 수 있는 원형 표면 형태로 되어 있으며 날을 지탱하는 구조물을 부착하도록 되어 있다.

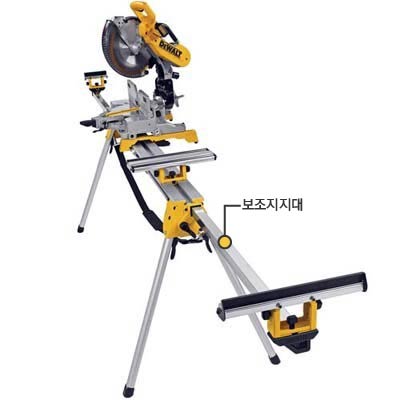

9) 보조지지대: 각도절단기와 연결해 사용하며, 작업시 목재를 받쳐주는 역할을 한다.
# 사용 방법
1) 안내대에 목재를 고정하고 레이저에 맞춰 절단 위치를 잡는다.
2) 톱날을 잡아당긴 후 스위치를 눌러 작동시킨다.(안전 스위치와 작동 스위치를 동시에 눌러야 톱날이 회전한다.)
3) 톱날을 내린 상태로 앞으로 밀면서 절단한다.
4) 작동 스위치를 떼고 톱날이 멈출 때까지 기다린 후 톱날을 올린다.
# 각도 조절법
1) 마이터각(좌우 조절)과 베벨각(날의 기울기 조절)이 수직으로 되어 있는지 확인
2) 마이터각이 틀어져있는 경우: 눈금자에 위치한 4개의 볼트를 풀어 각도를 맞춘 후 다시 조여 고정시킨다. (단, 볼트를 끝까지 풀지 말 것.)
3) 베벨각이 틀어져있는 경우: 중심 축 조정볼트를 조정하여 각도를 맞춘다. 볼트를 조이면 왼쪽으로, 풀면 오른쪽으로 날이 기운다.
# 주의사항
1) 킥백을 방지하기 위해 부재는 받침 뒤쪽 안내대(가이드)에 최대한 밀착시킨 뒤 클램프로 고정하여 사용한다.
2) 파워를 끄지 않고 헤드를 들어 올리면 회전하는 날에 부재가 걸려 부재가 파손되거나 킥백이 일어날 수 있으므로, 작동이 완전히 멈춘 후에 헤드를 들어야 한다.
(* 킥백: 작동 중인 칼날 또는 커터에 의해 제작물이 작업자에게 튀거나 전동 공구에서 칼날/커터가 걸려 전동공구가 뒤로 튀는 현상. 심각한 부상으로 이어질 수 있기 때문에 킥백이 발생하지 않도록 주의하여 작업해야 한다.)
