목공장비 소개
#7 밴드쏘(Band Saw)

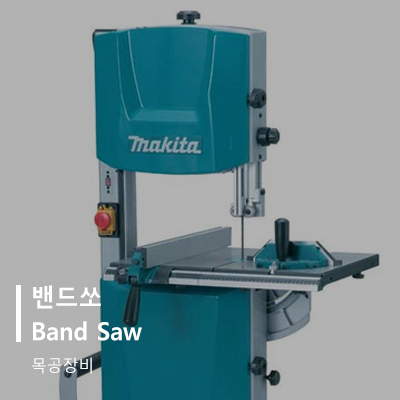

(* 본 포스팅은 마끼다 밴드쏘 LB1200F를 기준으로 작성되었습니다.)

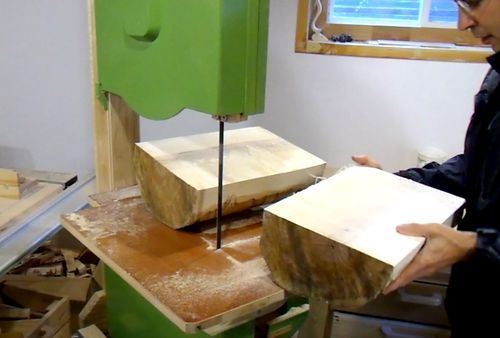

밴드쏘는 부피가 두꺼운 목재를 얇은 판재로 가공하거나 직선 또는 완만한 곡선을 자를 때 사용하는 장비이다. 띠의 형태로 된 톱날이 상하부 휠에 맞물려 회전왕복운동을 하며 이때 테이블 쪽 톱날이 상부에서 하부로 내려오며 목재를 잘라주는 형태로 작동한다. 톱날이 아래로만 떨어지기 때문에 킥백이 발생하지 않는다는 특징이 있다.
(* 킥백: 작동 중인 칼날 또는 커터에 의해 제작물이 작업자에게 튀거나 전동 공구에서 칼날/커터가 걸려 전동공구가 뒤로 튀는 현상. 심각한 부상으로 이어질 수 있기 때문에 킥백이 발생하지 않도록 주의하여 작업해야 한다.)
# 장비 부위별 명칭
1) 전원 스위치: 전원을 켜고 끌 때 사용
2) 조명 스위치: 정반을 밝히는 조명을 켜고 끌 때 사용
3) 정반: 가공할 목재를 올려놓는 곳으로 정반을 기울여 각도 절삭도 가능
4) 상부날 가이드: 부재의 두께에 따라 높이를 조정하여 안정적인 절삭을 도와주는 부분
5) 가이드 조정나사: 상부날 가이드의 높이 이동 및 고정을 해주는 부분
6) 톱날: 띠(Band)의 형태로 연결된 톱날이 상부에서 하부로 내려오며 목재를 절단
7) 집진구: 집진기 또는 청소기를 연결하여 절삭 시 발생하는 톱밥을 배출하는 부분
8) 조기대: 목재를 켜거나 절단할 때 움직이지 않도록 지지해주는 기구
# 설치 방법
# 사용 방법
1) 자르고자 하는 부재의 두께에 따라 상부날 가이드의 높이를 조정한다.
2) 상부날 가이드를 부재의 높이만큼 올리고 부재의 가공 선을 따라서 톱날에 밀어넣으며 자른다.
3) 목재의 절단면이 좁거나 잡을 부분이 없는 경우 푸시 스틱으로 밀어 절단한다.
(* 푸시스틱: 사용자가 목재를 안전하게 고정하여 테이블 위에 평평한 상태로 움직일 수 있도록 조작하는 기구)
4) 직선으로 절단할 경우 조기대를 이용해 절단한다.

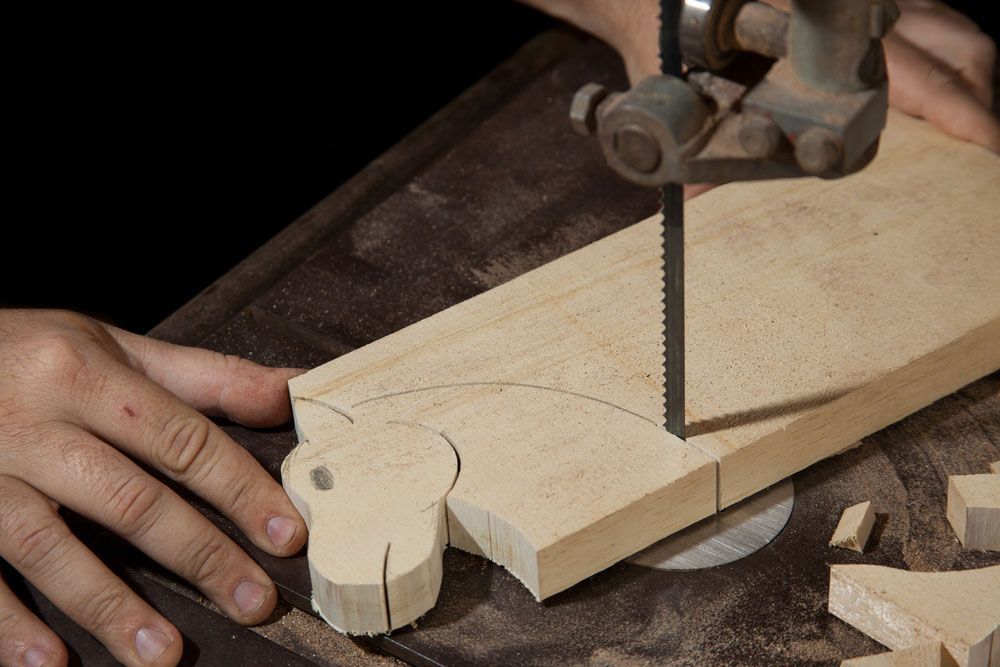

5) 곡선으로 결단할 경우 미리 선을 긋고 완만한 곡선으로 절단한다. 곡률이 큰 경우 두세번에 나눠 절단한다.
# 주의사항
1) 앞부분에 있는 톱날을 항상 인지하면서 작업을 해야 사고를 예방할 수 있다.
2) 작업 시 헐렁한 옷이나 장신구는 회전부에 말려들 위험이 있다.
3) 사용 전 방진 및 집진 장비에 연결되어 있는지 확인한다.
4) 밴드쏘를 보호하는 도어나 보호커버가 열려 있을 때에는 기계를 작동하지 않는다.
5) 못, 나사와 같은 금속을 절단할 수 없으므로 사용 전 미리 목재의 상태를 확인하고 작업한다.
