목공장비 소개
#9 스크롤쏘(Scroll Saw)
(* 본 포스팅은 드레멜 모토쏘 MS20-01을 기준으로 작성되었습니다.)

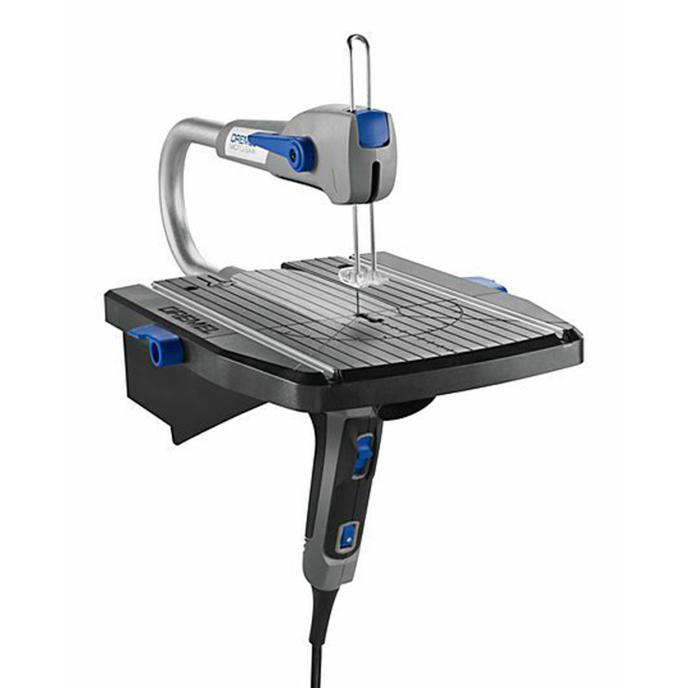

스크롤쏘는 나무, 플라스틱, 라미네이트 등을 직선 및 곡선으로 자를 수 있는 장비이다. 청강메이커스페이스는 드레멜의 모토쏘를 소유하고 있으며 이는 테이블쏘와 핸드쏘 두 가지 방식(2in1)으로 사용할 수 있는 제품이기 때문에 넓은 범위에서 다양하게 사용할 수 있다.

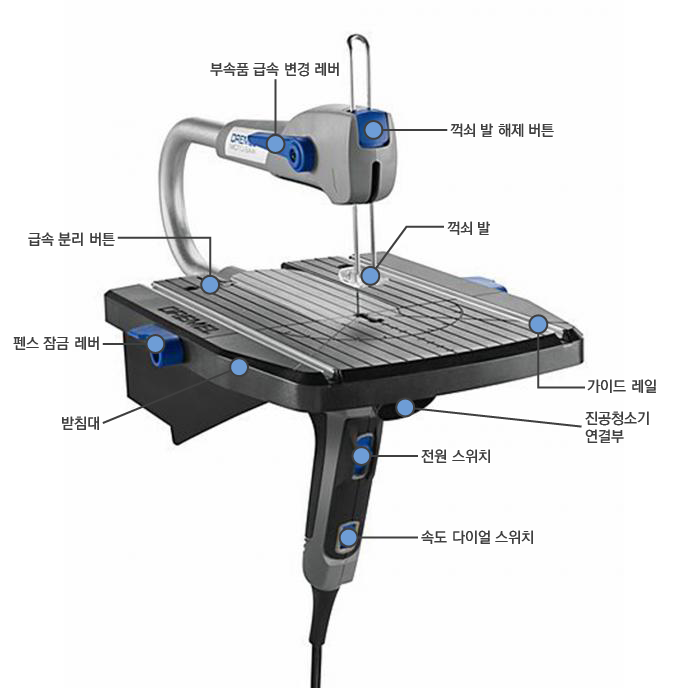

# 장비 세부 명칭
1) 전원 스위치: 전원을 켜고 끌 때 사용
2) 속도 다이얼 스위치: 스크롤쏘 상하 왕복 속도를 조절할 때 사용. 1부터 6까지 속도를 설정할 수 있다.
3) 꺽쇠 발(노루발): 목재를 눌러주어 톱날의 상하 진동에도 자재가 흔들리지 않도록 잡아주는 역할
4) 꺽쇠 발 해제 버튼: 꺽쇠 발을 움직이거나 고정시킬 때 사용하는 버튼
5) 부속품 급속 변경 레버: 모토쏘의 톱날을 변경할 때 사용하는 레버
6) 급속 분리 버튼: 모토쏘를 받침대에서 분리하거나 고정할 때 사용하는 버튼
7) 받침대: 자재를 올려놓고 사용할 수 있는 부분
8) 가이드 레일: 각도 절단 가이드를 추가하여 사용할 수 있는 부분

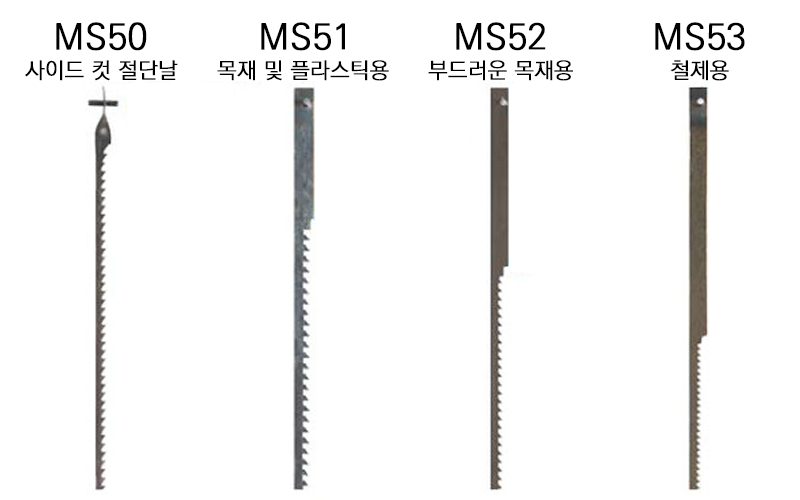

# 사용 가능 톱날
1) MS50
- 옆면 커팅이 가능한 톱날. 길이가 있는 목재나 플라스틱을 절단할 때 적합하다.
- 탭이 없는 형태이다.
2) MS51
- 목재, 플라스틱, 카펫 등의 부드러운 자재를 직선 및 커브로 절단할 때 적합하다.
- 20mm의 짧은 탭이 있는 형태이다.
- 최대 절단 깊이: 약 190mm(목재)
3) MS52
- 목재와 플라스틱을 자를 수 있는 톱날.
- 30mm의 중간 길이 탭이 있는 형태이다.
- 최대 절단 깊이: 약 127mm(목재) ~ 380mm(발사나무)
4) MS53
- 얇은 철제 혹은 부드럽고 얇은 시트 자재를 절단할 수 있는 톱날.
- 40mm의 긴 탭이 있는 형태이다.
- 최대 절단 깊이: 약 20gauge(얇은 판금)
# 사용방법
1) 자재에 맞는 용도의 톱날을 설치한 후 꺽쇠 발을 재료의 높이에 맞춰 설정한다.
2) 스크롤쏘가 집진기와 연결되어 있는지 확인하였으면, 전원 스위치를 켠 뒤 재료의 강도에 맞춰 속도를 조절한다.
3) 자재에 날을 올려놓고 그 자체의 힘으로 작업한다. (억지로 힘을 가하지 않는다.)
4) 사용을 마친 뒤엔 전원 스위치를 끈다.
5) 자재에 구멍을 뚫는 작업은 다음과 같은 단계로 진행한다.
- 구멍을 뚫고자 하는 자재의 중간에 전동 드릴을 이용해 구멍을 뚫는다.
- 뚫은 구멍에 스크롤 쏘 날이 들어갈 수 있도록 날의 고정 장치를 풀거나 날을 제거한 후 목재의 구멍에 스크롤 쏘 날을 넣고 다시 조립한다.
- 미리 그어놓은 선을 따라 크게 구멍을 뚫은 후 스크롤 쏘 날의 고정 장치를 풀거나 제거하여 작업한 자재를 꺼낸다.
# 주의사항
1) 전동 공구를 작동할 때에는 항상 방심하지 않아야 하고, 진행하고 있는 작업을 지켜보아야 한다.
2) 헐렁한 옷, 길이가 있는 장신구를 착용하거나 긴 머리를 묶지 않고 작업할 시 전동 공구에 끼여 사고가 발생할 수 있으므로 주의해야 한다.
3) 사용 전 방진 및 집진 장치와 연결되어 있는지 확인해야 한다.
4) 적절한 속도로 사용하지 않을 시 톱날에 무리가 가 부러지거나 휘는 경우가 발생할 수 있으므로 속도 다이얼 스위치로 재료마다 적절한 속도에 맞춰 사용해야 한다.
5) 사용 중 날이 끊어지면 장비에서 큰 소리가 날 수 있으며, 그런 상황이 발생하면 당황하지 말고 전원을 끈 뒤 담당자에게 알린다.
