1) 드릴 척: 각종 비트를 물려서 고정시키는 부분으로, 작업 목적에 따라 드라이버 비트/드릴비트 등을 교체하여 다양한 작업을 가능하게 한다.
2) 기능 및 토크 조절 스위치: 숫자가 높아짐에 따라 토크가 강해진다.
(* 토크(Torque): 회전력)
3) 속도 조절 스위치: 방아쇠를 당기는 깊이에 따라 속도를 조절할 수 있다.
4) RPM 조절 스위치: 회전 속도를 변속할 때 설정하는 스위치이다. 1단은 힘에 치중된 작업할 때, 2단은 속도를 우선하는 작업할 때 주로 사용된다.
5) 회전 방향 조절 스위치: 양쪽 방향에서 누를 수 있게 되어있다. 오른쪽 버튼이 눌려 있으면 정방향(시계방향), 왼쪽 버튼이 눌려 있으면 역방향(반시계방향)으로 회전한다. 버튼이 가운데 걸려 있으면 안전장치(중립)가 걸림으로써 속도 조절 스위치(전원 스위치)가 눌리지 않는다.
6) 배터리: 리튬이온(Li-ion), 니켈카드뮴(Ni-Cd) 배터리가 있으며, 리튬이온 배터리가 용량대비 무게가 가볍고 수명이 길다.

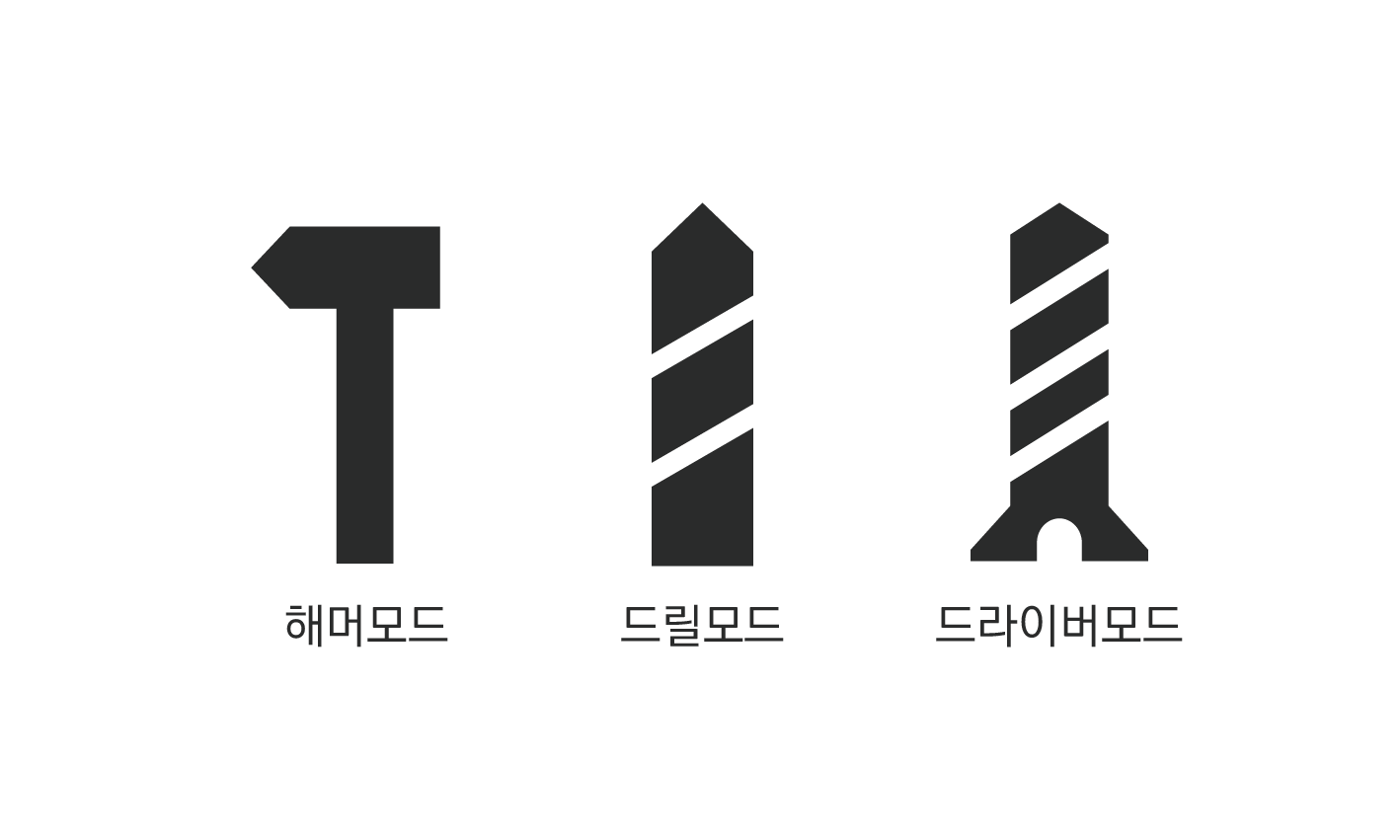

# 사용모드
기능 및 토크 조절 스위치에서 설정할 수 있는 세 가지 모드는 다음과 같다.
1) 해머모드: 나사 조립, 나무/철판/콘크리트 구멍 뚫기 작업을 할 때 사용하는 모드
2) 드릴모드:나사 조립, 나무 구멍 뚫기, 철판 구멍 뚫기 작업을 할 때 사용하는 모드
3) 드라이버 모드: 볼트/나사 조립, 각종 기기 및 가구 등 조립 작업을 할 때 사용하는 모드
# 비트 종류

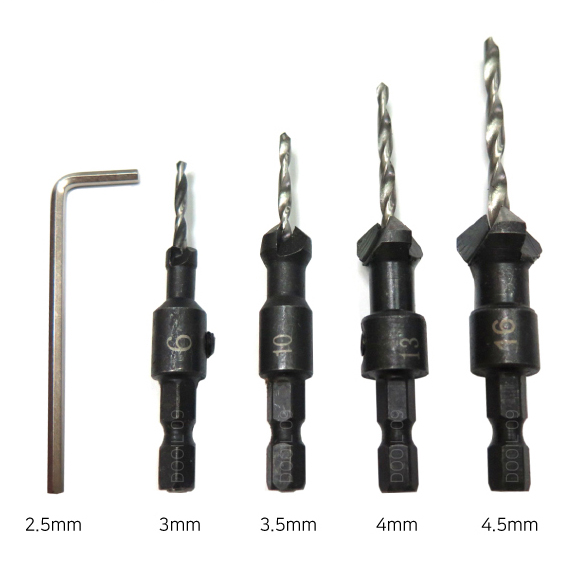

1) 이중 드릴 비트
- 나사 머리를 감추거나 목심 작업을 하기 위해 이중으로 구멍을
뚫어주는 비트.
- 사용되는 피스의 모양에 따라 비트의 종류가 나뉜다.

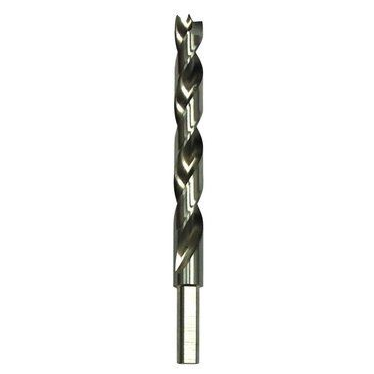

2) 목공 금속 겸용 비트
- 가장 대중적으로 사용되는 비트.
- 금속뿐만 아니라 목재 등 다양한 부재의 타공 작업 시 사용되는 비트.

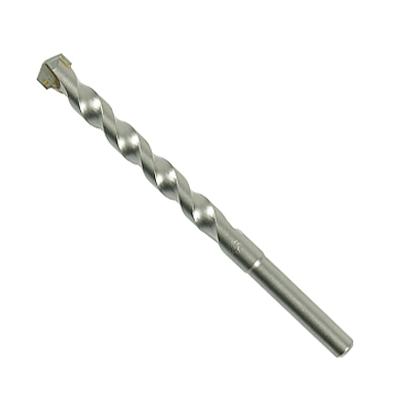

3) 콘크리트 비트
- 비트 날 끝의 모양이 일반 비트와 다르게 뭉툭하게 생긴 비트.
- 임팩트 드릴에 체결해 사용한다.

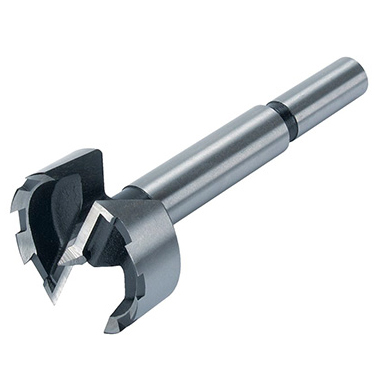

4) 포스트 비트
- 일반 비트보다 넓은 구경을 가공할 때 사용되는 비트.
- 사용 시 가공면이 정교하고 깔끔해 주로 경첩 홀 타공시 사용한다.
- 타공 깊이가 깊지 않는 작업에 유용한다.
- 가공된 비트 날이 타공되는 면 전체를 절단하며 타공하는 방식의 작업이 가능하다.

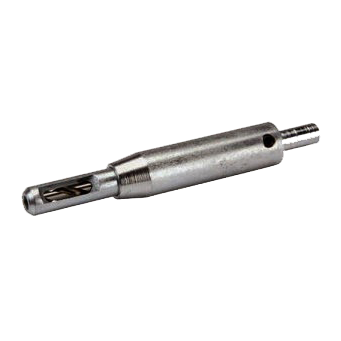

5) 센터 드릴 비트
- 경첩이나 철물 등 정확한 위치의 타공이 필요할 때 사용하는 비트.
- 정확한 센터 가공이 가능하다는 특징이 있다.

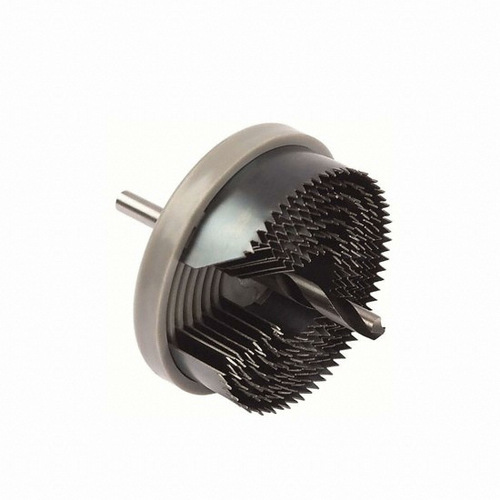

6) 목공용 홀 쏘(Hole Saws)
- 구멍을 뚫을 때 가장 많이 사용되는 비트
- 원형의 테두리를 타공하는 방식으로, 재질과 용도에 따라 다양한
종류가 있다.
- 필요에 따라 크기에 맞는 날을 장착하여 사용할 수 있기 때문에
다양한 사이즈의 크기를 타공할 수 있다.

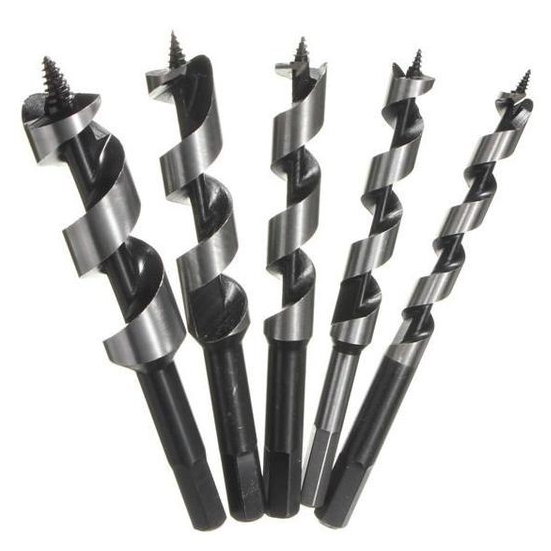

7) 오거 비트(Auger Bits)
- 큰 구멍이나 타공 깊이가 깊을 때 사용하는 비트.
- 날의 끝부분에 나사산이 있어 작업 속도가 매우 빠르다.

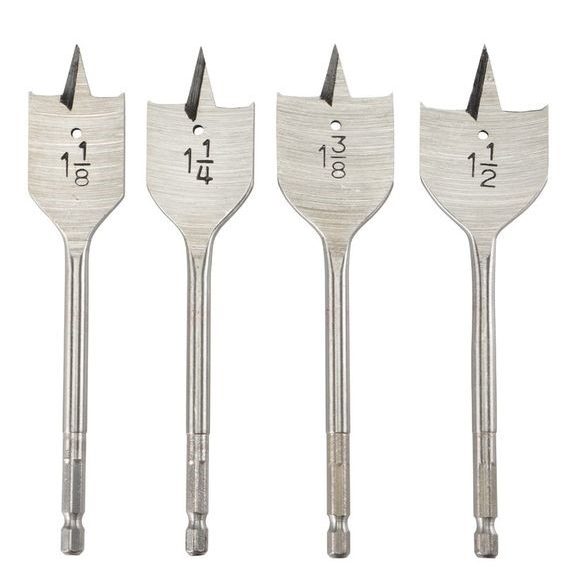

8) 스페이드 비트(Spade Bits)
- 목재 전용 비트.
- 날을 이용해 깎아내는 방식이 아닌 목재를 긁어내는 방식으로 관통 작업에 적합하다.
- 저속으로 작업해야 안전하다.

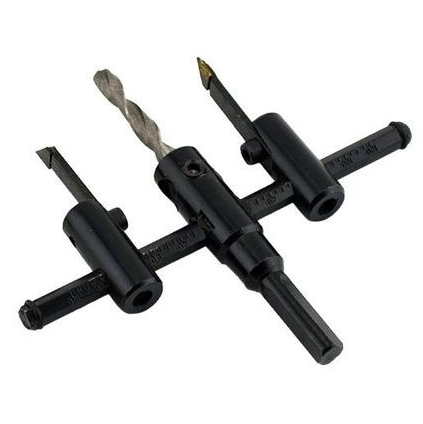

9) 목공용 써클 커터
- 목재나 석고보드를 타공할 때 주로 사용되는 컴퍼스 형태의 원형 커터.
- 원하는 타공 크기를 조절해 작업할 수 있다.
- 비트와 날의 교체가 가능하다.
# 사용방법
1) 사용 상황에 맞춰 드라이버의 모드를 변경한다.
2)자재와 드릴의 각도가 수직인 것을 확인하고 시계 방향으로 회전 방향 조절 스위치를 조정한 후 속도 조절 스위치를 누른다.
3) 드릴이 회전하기 시작하면 힘으로 누르면서 구멍을 뚫는다/나사를 박는다.
4) 구멍을 뚫는 경우, 드릴날을 회전시키면서 뺀다.
# 주의사항
1) 연한 목재에 높은 토크로 작업할 경우, 나무가 쪼개지거나 나사가 헛돌 수 있으므로 작은 숫자부터 점차 높여가며 적절한 힘을 가해야 한다.
2) 작동중인 드릴에 머리카락이나 장갑이 말려 들어가지 않도록 주의한다.
3) 강질의 소재에서 낮은 토크로 작업할 시 정지 현상이 발생할 수 있으므로 적정 토크로 작업하는 것을 권장한다.
목공장비 소개

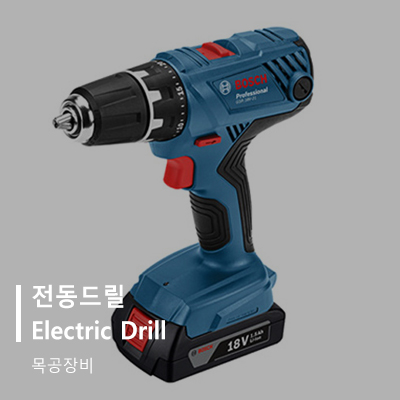

#11 전동드릴드라이버(Drill)
드릴이란 주로 자재(목재, 금속판)에 구멍을 가공하는데 사용하는 공구를 의미한다.
# 장비 세부 명칭
1) 드릴 척: 각종 비트를 물려서 고정시키는 부분으로, 작업 목적에 따라 드라이버 비트/드릴비트 등을 교체하여 다양한 작업을 가능하게 한다.
2) 기능 및 토크 조절 스위치: 숫자가 높아짐에 따라 토크가 강해진다.
(* 토크(Torque): 회전력)
3) 속도 조절 스위치: 방아쇠를 당기는 깊이에 따라 속도를 조절할 수 있다.
4) RPM 조절 스위치: 회전 속도를 변속할 때 설정하는 스위치이다. 1단은 힘에 치중된 작업할 때, 2단은 속도를 우선하는 작업할 때 주로 사용된다.
5) 회전 방향 조절 스위치: 양쪽 방향에서 누를 수 있게 되어있다. 오른쪽 버튼이 눌려 있으면 정방향(시계방향), 왼쪽 버튼이 눌려 있으면 역방향(반시계방향)으로 회전한다. 버튼이 가운데 걸려 있으면 안전장치(중립)가 걸림으로써 속도 조절 스위치(전원 스위치)가 눌리지 않는다.
6) 배터리: 리튬이온(Li-ion), 니켈카드뮴(Ni-Cd) 배터리가 있으며, 리튬이온 배터리가 용량대비 무게가 가볍고 수명이 길다.
# 사용모드
기능 및 토크 조절 스위치에서 설정할 수 있는 세 가지 모드는 다음과 같다.
1) 해머모드: 나사 조립, 나무/철판/콘크리트 구멍 뚫기 작업을 할 때 사용하는 모드
2) 드릴모드: 나사 조립, 나무 구멍 뚫기, 철판 구멍 뚫기 작업을 할 때 사용하는 모드
3) 드라이버 모드: 볼트/나사 조립, 각종 기기 및 가구 등 조립 작업을 할 때 사용하는 모드
# 비트 종류
1) 이중 드릴 비트
- 나사 머리를 감추거나 목심 작업을 하기 위해 이중으로 구멍을
뚫어주는 비트.
- 사용되는 피스의 모양에 따라 비트의 종류가 나뉜다.
2) 목공 금속 겸용 비트
- 가장 대중적으로 사용되는 비트.
- 금속뿐만 아니라 목재 등 다양한 부재의 타공 작업 시 사용되는 비트.
3) 콘크리트 비트
- 비트 날 끝의 모양이 일반 비트와 다르게 뭉툭하게 생긴 비트.
- 임팩트 드릴에 체결해 사용한다.
4) 포스트 비트
- 일반 비트보다 넓은 구경을 가공할 때 사용되는 비트.
- 사용 시 가공면이 정교하고 깔끔해 주로 경첩 홀 타공시 사용한다.
- 타공 깊이가 깊지 않는 작업에 유용한다.
- 가공된 비트 날이 타공되는 면 전체를 절단하며 타공하는 방식의 작업이 가능하다.
5) 센터 드릴 비트
- 경첩이나 철물 등 정확한 위치의 타공이 필요할 때 사용하는 비트.
- 정확한 센터 가공이 가능하다는 특징이 있다.
6) 목공용 홀 쏘(Hole Saws)
- 구멍을 뚫을 때 가장 많이 사용되는 비트
- 원형의 테두리를 타공하는 방식으로, 재질과 용도에 따라 다양한
종류가 있다.
- 필요에 따라 크기에 맞는 날을 장착하여 사용할 수 있기 때문에
다양한 사이즈의 크기를 타공할 수 있다.
7) 오거 비트(Auger Bits)
- 큰 구멍이나 타공 깊이가 깊을 때 사용하는 비트.
- 날의 끝부분에 나사산이 있어 작업 속도가 매우 빠르다.
8) 스페이드 비트(Spade Bits)
- 목재 전용 비트.
- 날을 이용해 깎아내는 방식이 아닌 목재를 긁어내는 방식으로 관통 작업에 적합하다.
- 저속으로 작업해야 안전하다.
9) 목공용 써클 커터
- 목재나 석고보드를 타공할 때 주로 사용되는 컴퍼스 형태의 원형 커터.
- 원하는 타공 크기를 조절해 작업할 수 있다.
- 비트와 날의 교체가 가능하다.
# 사용방법
1) 사용 상황에 맞춰 드라이버의 모드를 변경한다.
2) 자재와 드릴의 각도가 수직인 것을 확인하고 시계 방향으로 회전 방향 조절 스위치를 조정한 후 속도 조절 스위치를 누른다.
3) 드릴이 회전하기 시작하면 힘으로 누르면서 구멍을 뚫는다/나사를 박는다.
4) 구멍을 뚫는 경우, 드릴날을 회전시키면서 뺀다.
# 주의사항
1) 연한 목재에 높은 토크로 작업할 경우, 나무가 쪼개지거나 나사가 헛돌 수 있으므로 작은 숫자부터 점차 높여가며 적절한 힘을 가해야 한다.
2) 작동중인 드릴에 머리카락이나 장갑이 말려 들어가지 않도록 주의한다.
3) 강질의 소재에서 낮은 토크로 작업할 시 정지 현상이 발생할 수 있으므로 적정 토크로 작업하는 것을 권장한다.
