클램프별 사용법

 클램프는 공업계에서 공작물을 공작 기계의 테이블 위에 고정하는 장치로 ‘조임 틀’, ‘죔틀’로도 부른다. 청강대 공연예술학부 공작소에는 4개의 클램프가 있다. 오늘은 이 클램프들의 사용법에 대하여 알아보자.


1. C형(G형) 클램프

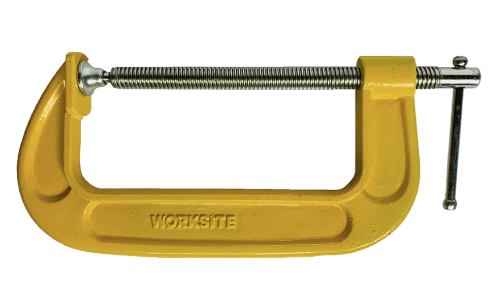

 C형 클램프는 말그대로 C자 모양의 클램프로, G형 클램프라고도 불린다. 이 클램프의 *물림턱은 나사로 고정 깊이를 조정하는 물림턱으로 *슈(choe), *나사, *돌림 막대로 이루어져 있다. C형 클램프는 *받침대와 슈 사이에 고정할 목재를 두고 돌림 나사를 돌려가며 나사를 안으로 조여 고정시킨다.

*물림턱*슈*나사*돌림 나사*받침대

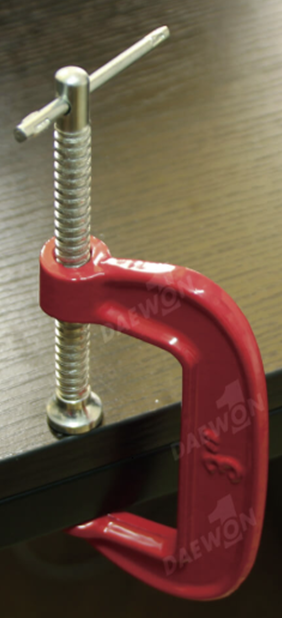

 C형 클램프 사용 모습이다.


∴ C형 클램프 사용법

1. 받침대와 슈 사이에 고정할 목재를 둔다.

2. 돌림 나사를 안으로 완전히 단단해질 때까지 조인다.


2. C형 클램프 링 타입

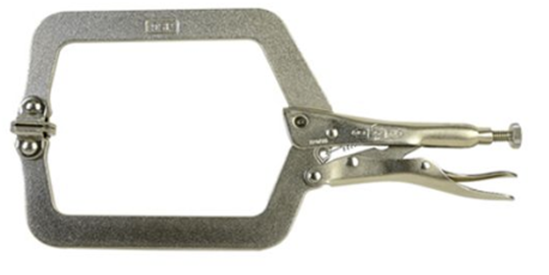

 이 클램프 또한 C자 모양이어서 C형 클램프지만 링 타입이라는 것이다. *손잡이를 벌리면 *물림턱이 벌려지는데 이때 물림턱 사이에 고정시킬 목재를 두고 다시 손잡이를 닫으면 강하게 고정된다. 이때 고정의 세기는 손잡이 뒤에 달린 *나사를 돌려가며 강하게 고정시키도록 한다.

*손잡이*물림턱*나사

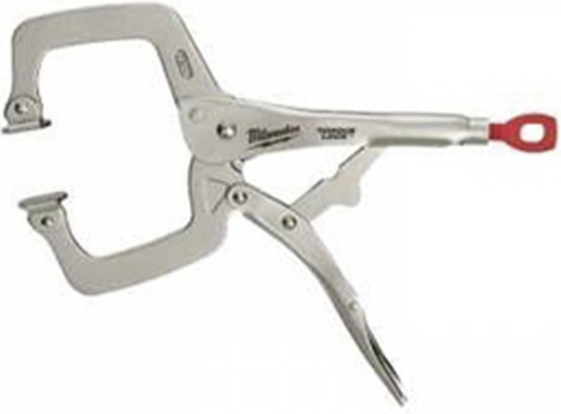

 C형 클램프의 손잡이를 벌린 모습이다.


∴ C형 클램프 링타입 사용법

1. 손잡이를 벌려 물림턱을 연다.

2. 벌려진 물림턱 사이에 고정할 목재를 넣는다.

3. 손잡이를 닫아 물림턱을 닫는다.

4. 나사를 조여 물림턱과 목재 사이 간격을 줄여 고정한다.

참고영상: https://youtu.be/11aiV2ElUlg


3. F형 클램프

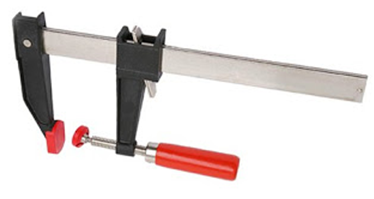

 F자 모양을 가진 F형 클램프는 물림턱 사이의 간격이 길어 고정 깊이가 깊다. 이 클램프는 사용법이 쉬워 가장 대중적으로 이용되는 편이다. *받침대와 *슈 사이에 고정할 목재를 넣고 *조임 나사 손잡이를 잡아 목재와 닿을 때까지 받침대 방향으로 쭉 내리면 된다. 그리고 손잡이를 돌려 나사를 조이면서 목재를 고정하는 형식이다.

*받침대*슈*조임 나사 손잡이

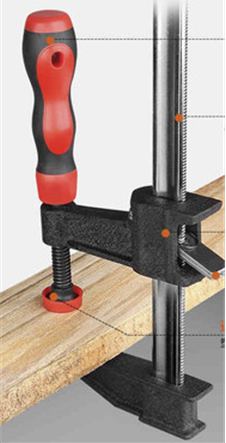

 F형 클램프 사용 모습이다.


∴ F형 클램프 사용법

1. 물림턱과 슈 사이에 고정할 목재를 넣는다.

2. 조임 나사 손잡이를 잡고 슈가 목재와 닿을 때까지 목재 방향으로 내린다.

3. 손잡이를 돌려 조임 나사를 조이면서 완전히 고정시킨다.


4. 퀵 클램프


 클램프들 중 가벼운 편에 속하는 퀵 클램프는 다른 클램프들에 비해 압착력은 떨어지지만 사용법이 쉽다. *물림턱 사이에 고정한 목재를 놓고 완벽히 압착될 때까지 *손잡이를 여러번 당겨주면 된다. 퀵 클램프는 손잡이를 한 번 당길 때마다 조금씩 조여들기 때문에 다른 클램프들처럼 나사를 조이지 않아도 된다.

*물림턱*손잡이

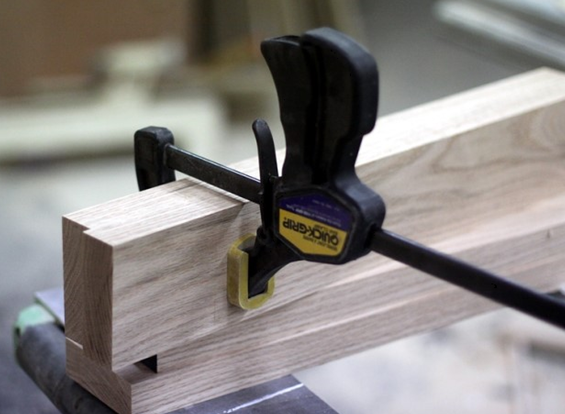

 퀵 클램프 사용 모습이다.


∴ 퀵 클램프 사용법

1. 물림턱 사이에 고정할 목재를 놓는다.

2. 완전히 고정될 때까지 손잡이를 반복적으로 당긴다.

참고 영상: https://www.youtube.com/watch?v=sPbl9FR5l8w
