[3D프린터] SLA 3D프린터 슬라이서 소프트웨어 기본 매뉴얼



  Sindoh A1의 슬라이서 프로그램 A Desktop을 사용하려면 알아야 하는 기초 매뉴얼에 대해 설명하고자 합니다.

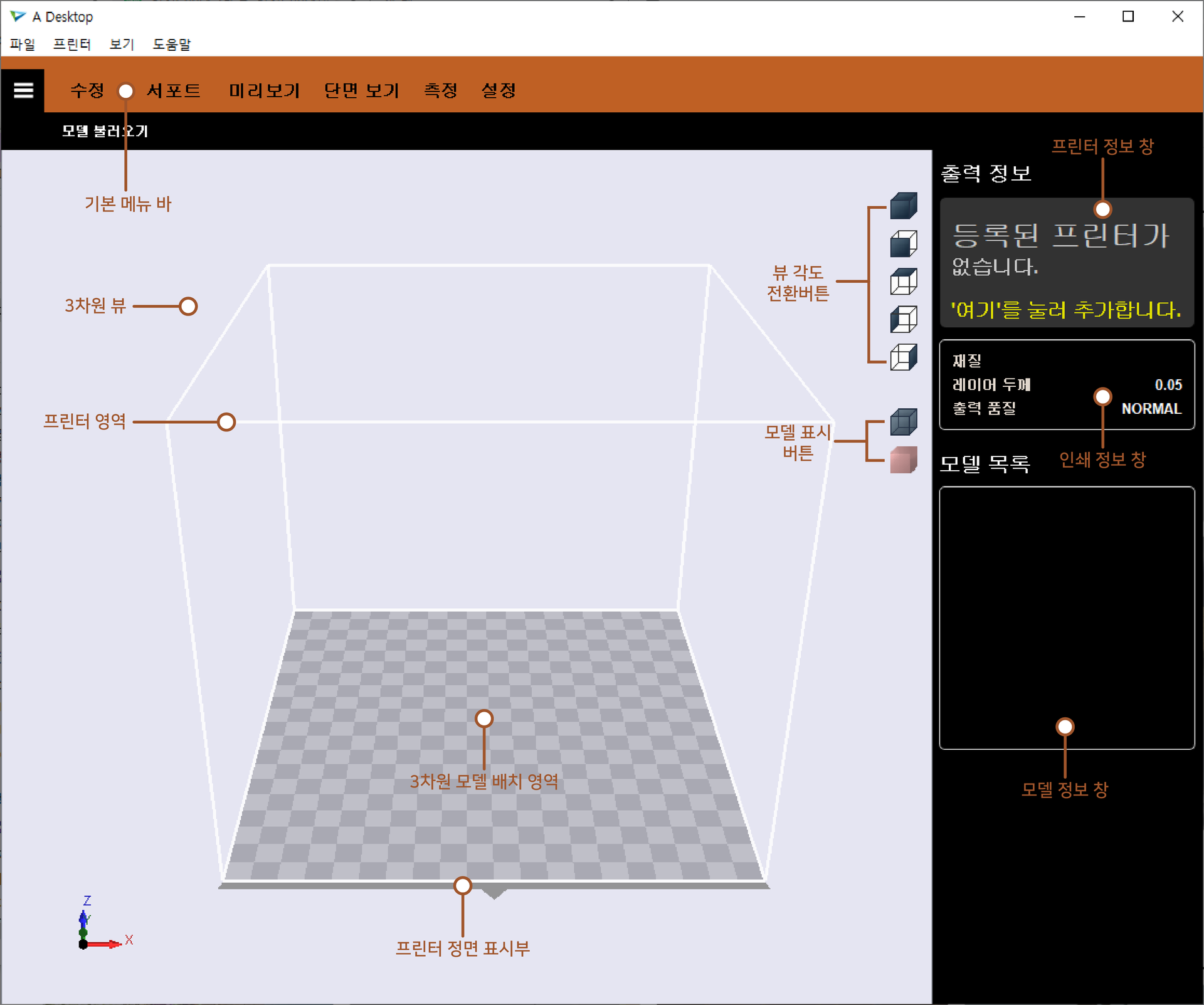

세부 명칭



01) 기본 메뉴 바

  프로그램의 전반적인 기능을 가지고 있습니다. 파일을 불러오거나, 프린터를 불러오는 등 다양한 기능을 사용할 수 있습니다.


02) 3차원 뷰

  프로그램에 불러온 모델을 화면을 통해 3차원으로 재구성하여 사용자에게 보여줍니다.


03) 뷰 각도 전환버튼

  3차원의 화면을 정해진 각도에 따라 등각, 정면, 좌, 우, 상 뷰를 볼 수 있습니다.


04) 프린터 영역

  3차원 뷰에서 실제 프린터의 내부 영역을 표시하여 사용자에게 출력 위치 및 크기를 미리 보여줍니다.


05) 프린터 정면 표시부

  프린터의 정면부를 표시하여 실제 출력될 방향을 화면상으로 사용자에게 알려줍니다.


06) 3차원 모델

  불러오기 버튼을 이용하여 3차원 모델 데이터를 가져오면 화면에 나타나게 됩니다.


07) 모델 표시 버튼

  버튼 선택에 따라 모델이 보여지는 모습이 달라집니다.

버튼 모양버튼선택 시 모델 모습

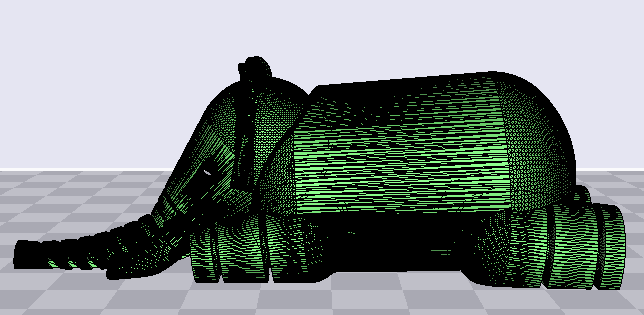

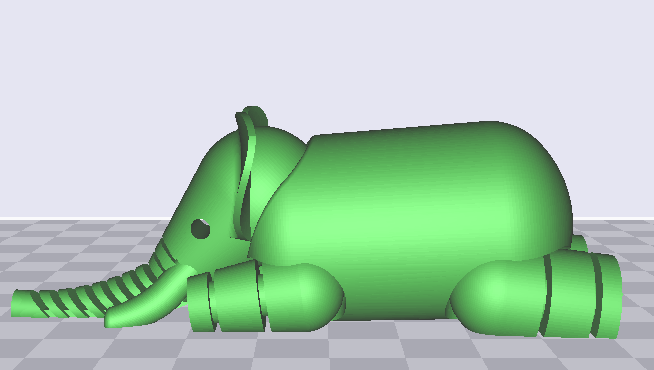

모서리선 켜기/끄기

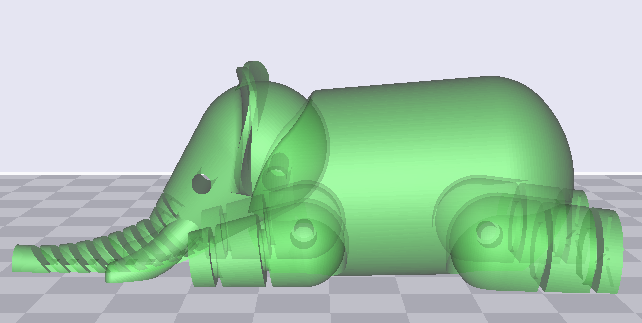

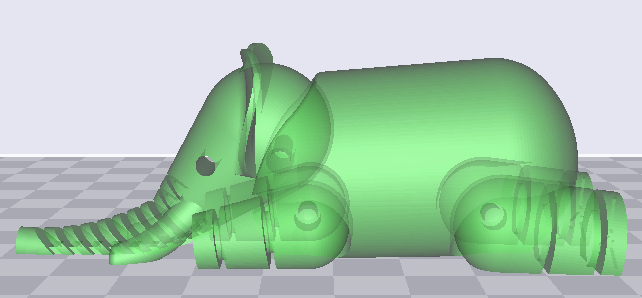

투명도 켜기/끄기


08) 프린터 정보 창

  선택한 프린터에 대한 정보를 보여줍니다.


09) 인쇄 정보 창

  현재 인쇄 설정 값에 대한 정보를 보여줍니다.


10) 모델 정보 창

  현재 불러온 모델의 이름/경로를 보여줍니다.

  ( * 경로는 Tool Tip으로 확인이 가능합니다. )







모델 슬라이싱 방법

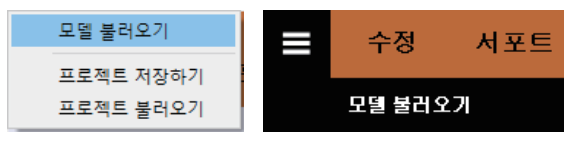

1 모델 불러오기

  출력하고자 하는 3차원 모델을 프로그램으로 가져오기 위해 화면 왼쪽 바의 [파일]-[모델 불러오기] 버튼을 클릭하거나 빠른 메뉴의 [모델 불러오기] 버튼을 클릭합니다. 혹은 슬라이서 프로그램으로 파일을 드래그하여도 됩니다.

( * 해당 슬라이서 프로그램에서 지원하는 확장자는 stl, ply, obj, amf, 3mf 입니다. )

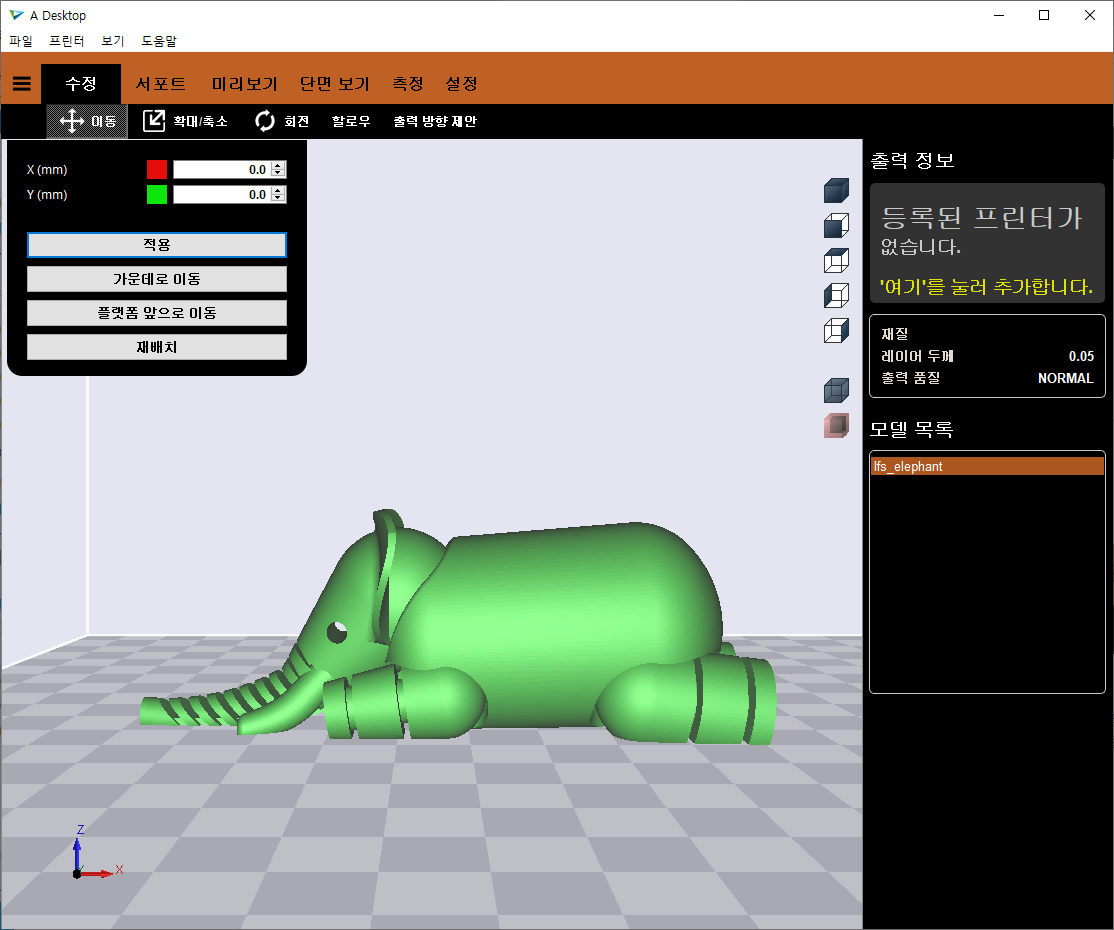

2 이동

  화면 상의 모델을 선택하여 2축(X축, Y축) 방향으로 이동할 수 있게 합니다.

  - 적용: X, Y 방향으로 입력한 값만큼 움직입니다.

  - 가운데로 이동: 플랫폼 가운데로 이동합니다.

  - 플랫폼 앞으로 이동: 플랫폼 앞쪽에서 일정거리를 띄어 플랫폼 틸트를 고려한 최적의 위치를 잡을 수 있도록 동작합니다.

  ( * 플랫폼 앞쪽에서 프린팅할 경우 UV 빛을 가장 빠르게 받는 위치이기 때문에 빠른 속도로 출력이 가능하지만 상대적으로 퀄리티가 떨어진다는 단점이 있습니다. )

  - 재배치: 불러온 모든 모델들의 위치를 재조정합니다.

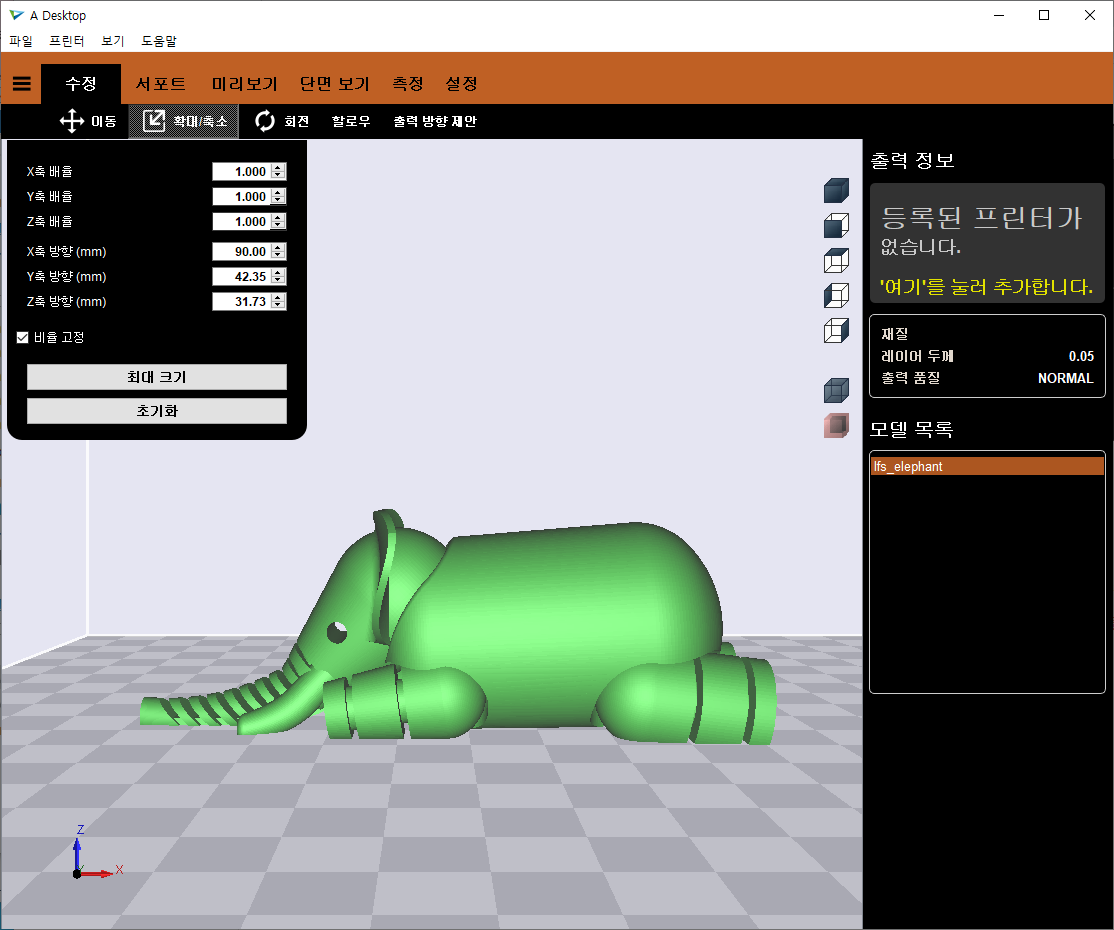

3 확대/축소

  화면상의 모델을 선택하여 배율이나 길이 단위로 크기를 변경할 수 있습니다.

  - 배율: X, Y, Z 방향으로 원하는 치수 혹은 원하는 퍼센트(%)로 확대 혹은 축소합니다.

  - 최대 크기: 플랫폼에서 출력할 수 있는 최대 크기로 변경합니다.

  - 초기화: 원래 크기로 환원합니다.

  - 비율 고정: 한 방향의 배율 변화에 맞춰서 다른 방향 배율도 비율을 유지하도록 변경됩니다.

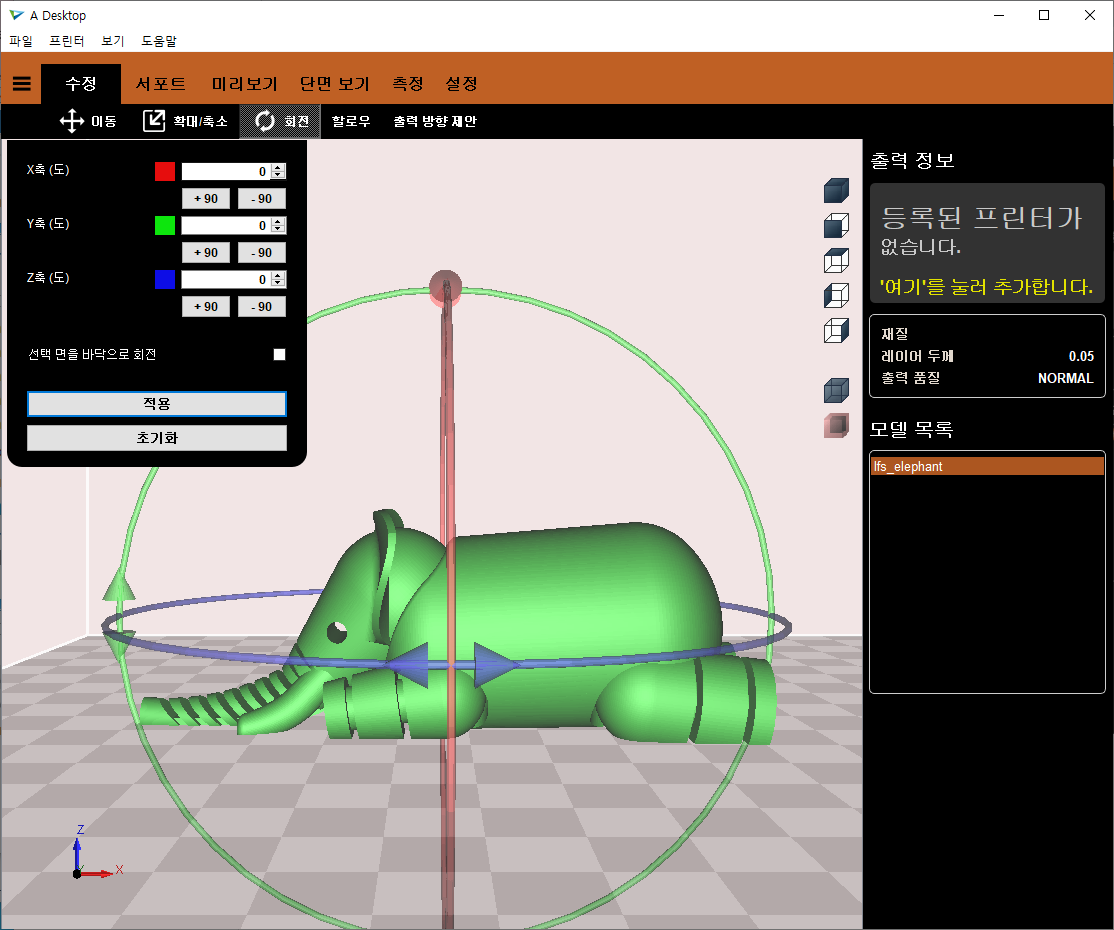

4 회전

  화면 상의 모델을 선택하여 각 축 방향으로 회전시킬 수 있습니다. 해당 버튼을 누르거나, 회전 뷰에 보이는 화살표를 눌러 이동하면 선택된 모델이 끌어놓은 방향으로 회전합니다.

  - 적용: 각도 입력 후 클릭하면 각도만큼 회전합니다.

  - 90도 버튼( +, - ): 모델을 90도로 회전합니다.

  - 초기화: 회전한 각도를 초기 값으로 변경합니다.

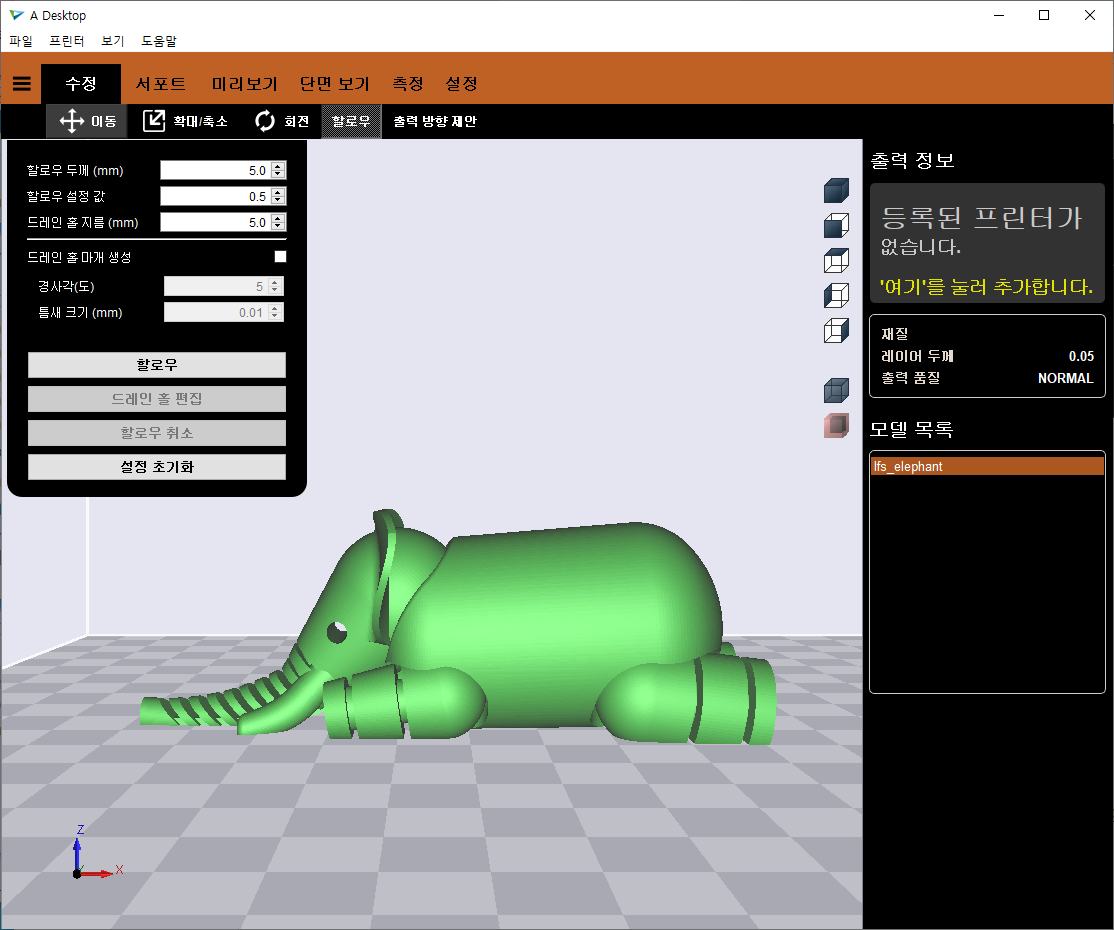

5 할로우&드레인 홀

  모델 내부에 빈 공간을 만듭니다. 할로우 후에는 반드시 드레인 홀 편집을 선택하여 내부 레진이 나갈 수 있는 구멍을 만들어야 합니다.

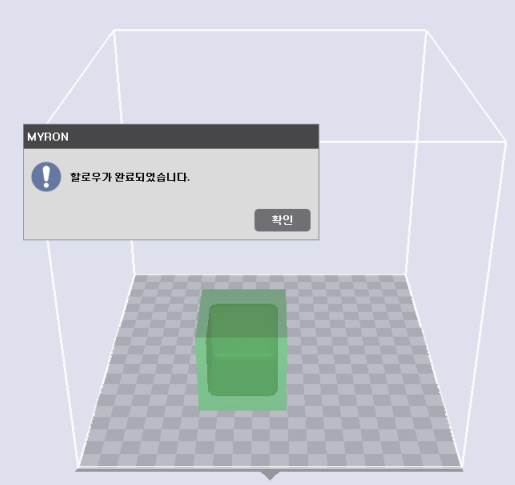

① 원하는 할로우 두께, 드레인 홀 지름 값을 입력 후 [할로우] 버튼을 클릭합니다.[드레인 홀 편집] 버튼을 눌러 원하는 위치에 레진이 나갈 구멍을 만들어 줍니다.

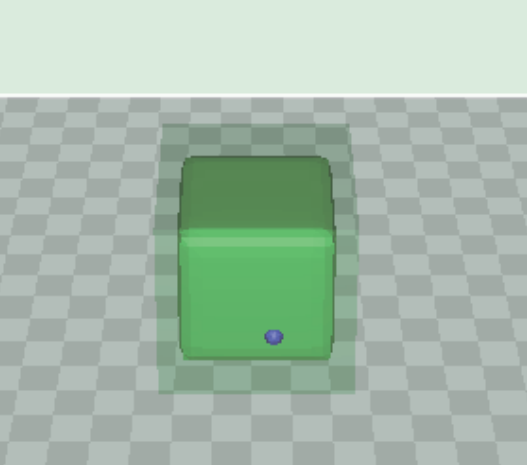

 원하는 위치를 선택하고 [생성] 버튼을 누르면 지정된 위치에 사용자가 입력한 크기의 홀이 생성됩니다.

 [할로우 취소]를 선택하면 생성된 할로우를 제거할 수 있습니다.

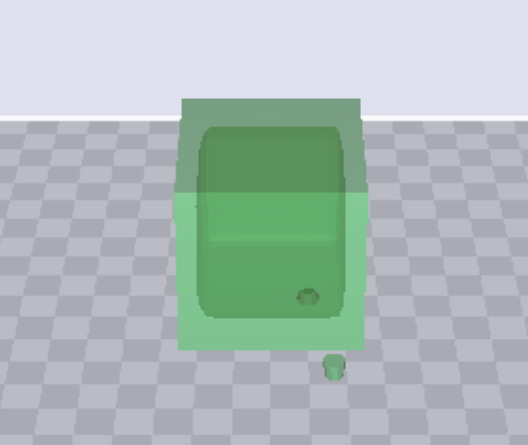

③ 생성된 드레인 홀을 막기 위한 별도 마개를 만들고자 한다면 [드레인 홀 마개 생성]을 선택(체크)합니다.

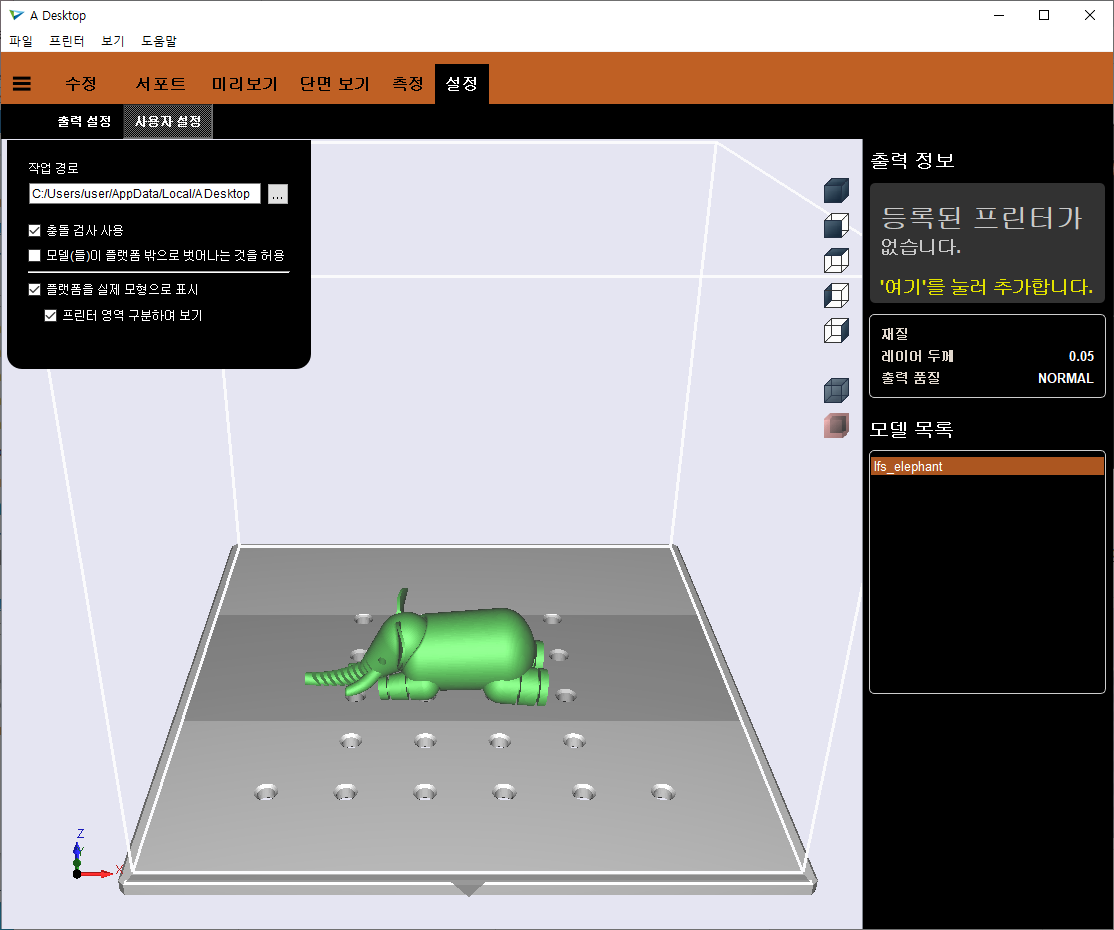

6 프린터 영역 구분하여 보기

  [설정]-[사용자 설정]에서 [프린터 영역 구분하여 보기]를 선택(체크)하면 기계 내부적으로 사용하는 출력 영역을 표시합니다. 같은 영역에 있는 동일한 높이의 3D 모델링은 같은 시간이 소요됩니다.

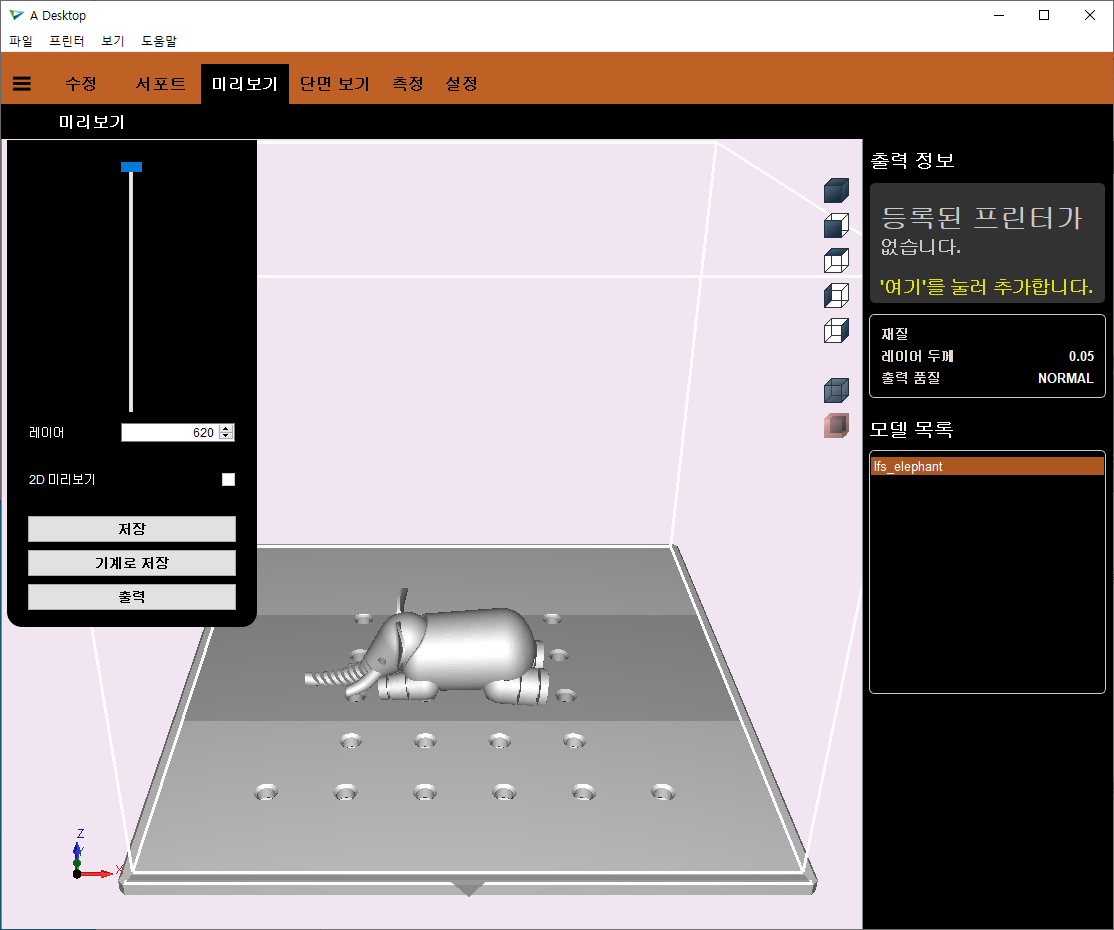

출력하기



모델링의 크기 및 서포터 생성이 완료되었으면 실제로 출력을 하기 위해 슬라이싱 작업이 진행되어야 합니다. 미리보기에서 [저장] 버튼을 눌러 .ssw(sindoh printable file)로 슬라이싱을 진행합니다.


저장한 파일을 USB에 담아 해당 3D프린터에 삽입합니다.


3 액정모니터에서 지시하는 대로 작업합니다. 자세한 설명은 Sindoh A1 기본사용법을 참고해주시기 바랍니다.
