줄에 매달린 유령 : Ghost on a String




줄에 매달린 유령

Ghost on a String

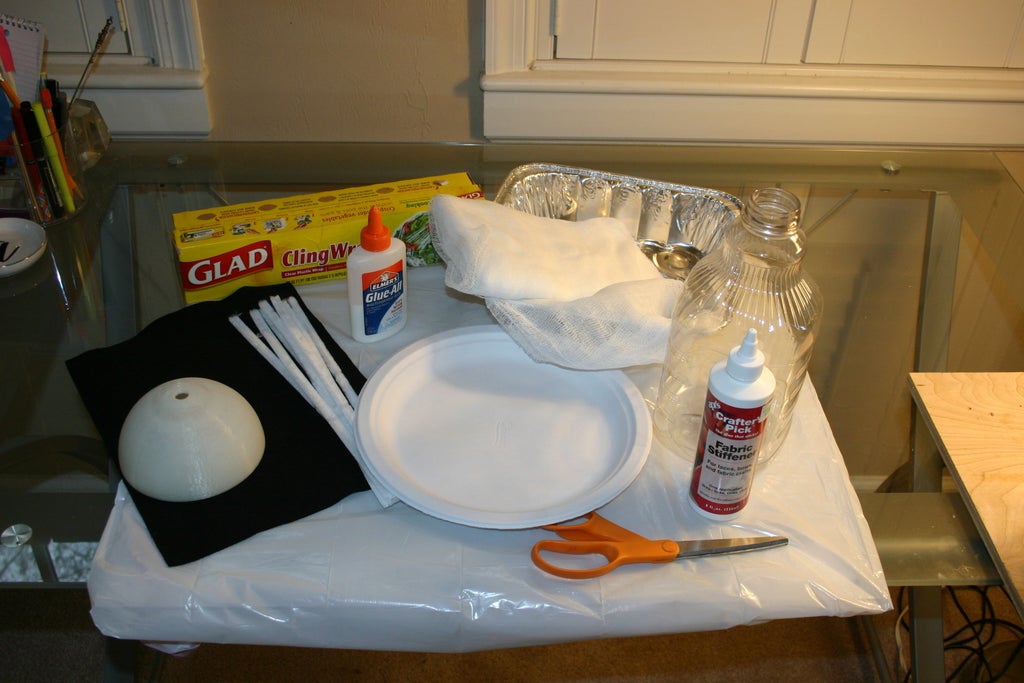

준비물

유령 제작전기 회로
- 3D 모델링 파일 및 출력물
- 벨크로
- 3mm 나사 6개
- 낚시줄
- 종이 / 플라스틱 판
- 무명 천(흰색)
- 파이프클리너(흰색)
- 직물 보강재
- 스티로폼 볼
- 대형 페트병
- 비닐랩
- 접착제
- 펠트지
- 아두이노 우노
- 아두이노 모터 쉴드
- 서보 모터
- 9V 배터리 및 홀더
- 열 수축 튜브
- 인두기(납땜기)


( * 작업을 시작하기 전 3D 모델링 파일은 모두 출력해서 준비해주세요. )






작업 과정

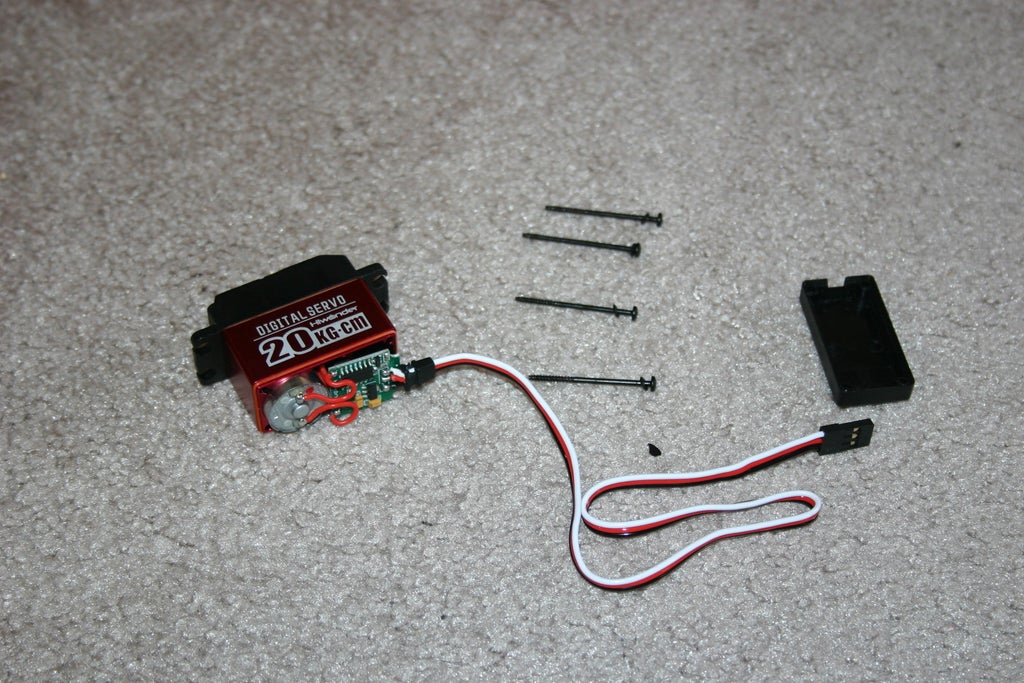

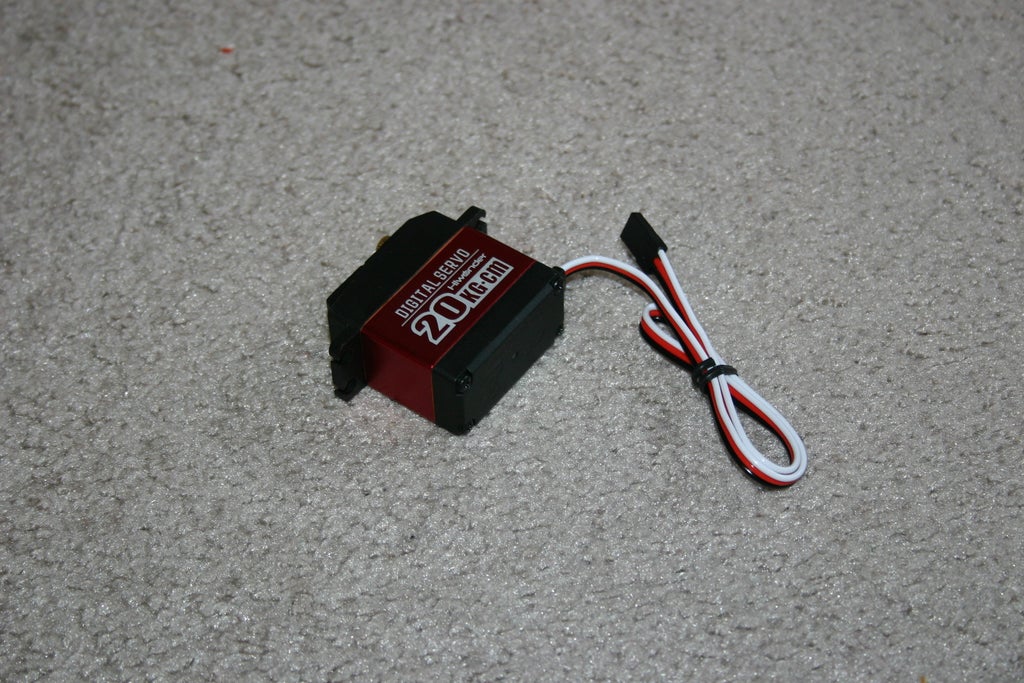

서보 모터 하단의 나사를 풀어 케이스를 제거합니다.

 ( * 해당 메이커는 메탈 기어가 있고 엔드 스톱이 없는 서보 모터를 준비하였습니다. )

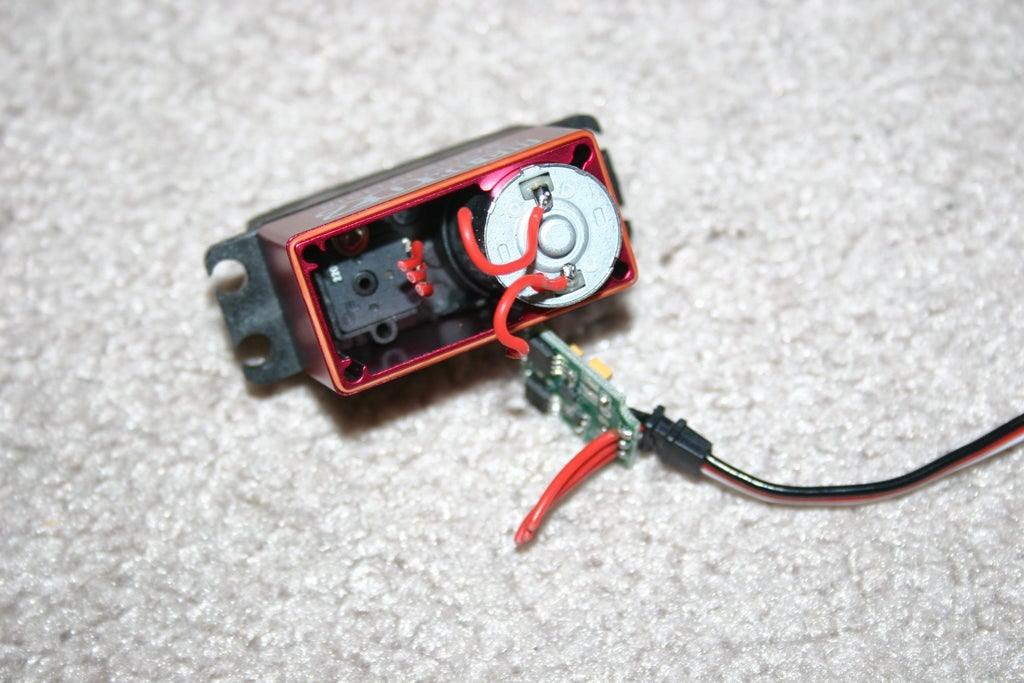

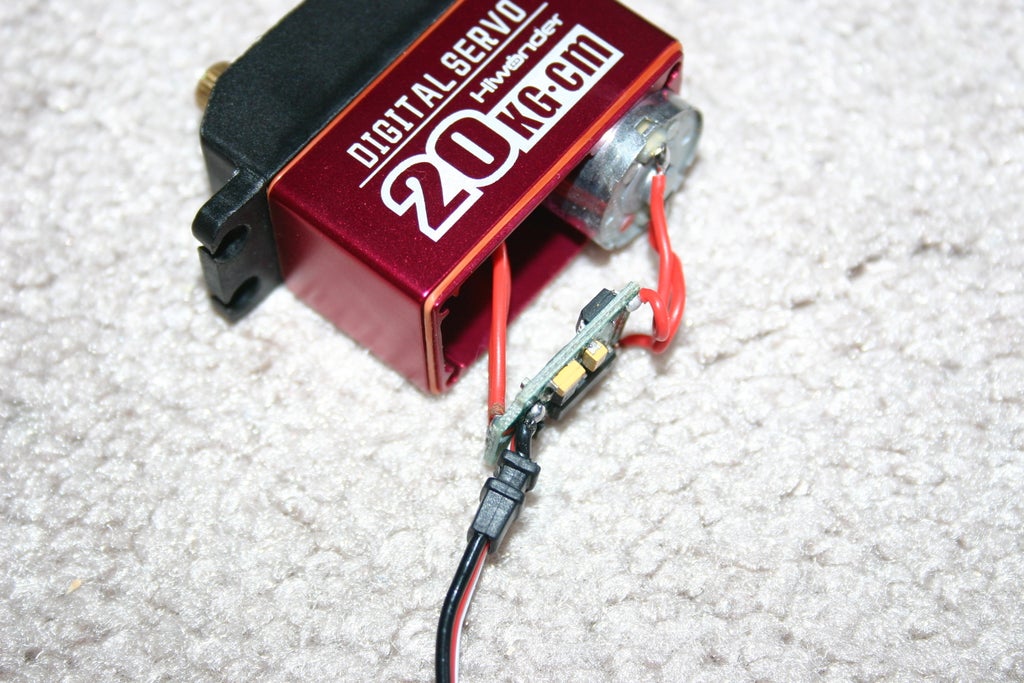

케이스가 제거되어 내부 회로가 드러나면, 모터와 전위차계의 전선을 잘라줍니다.

 모터 내의 회로 기판을 제거해주세요.

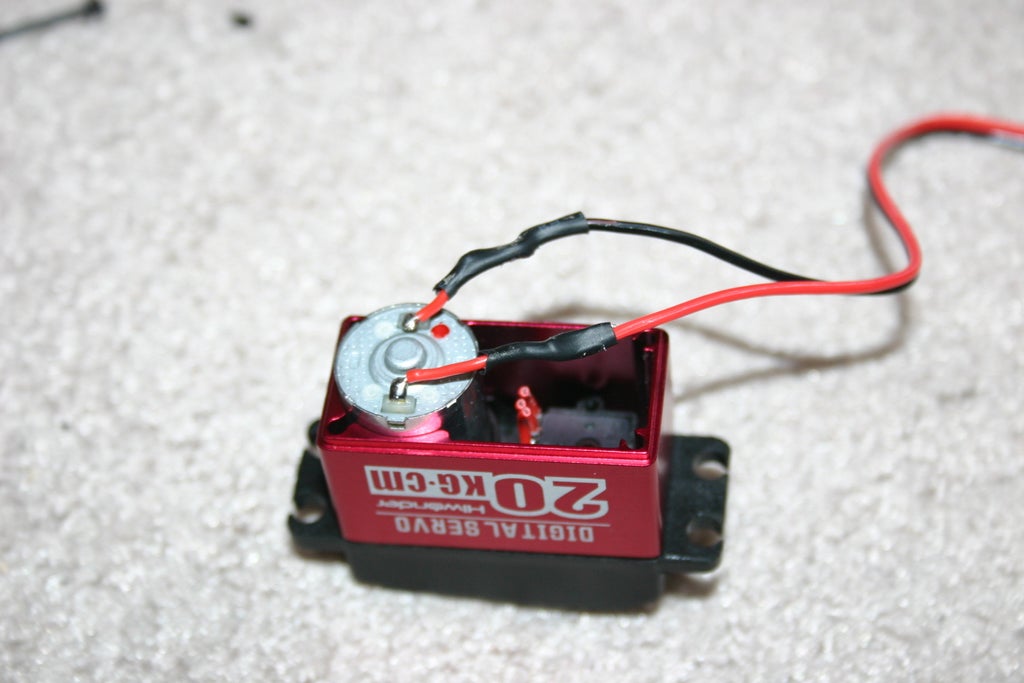

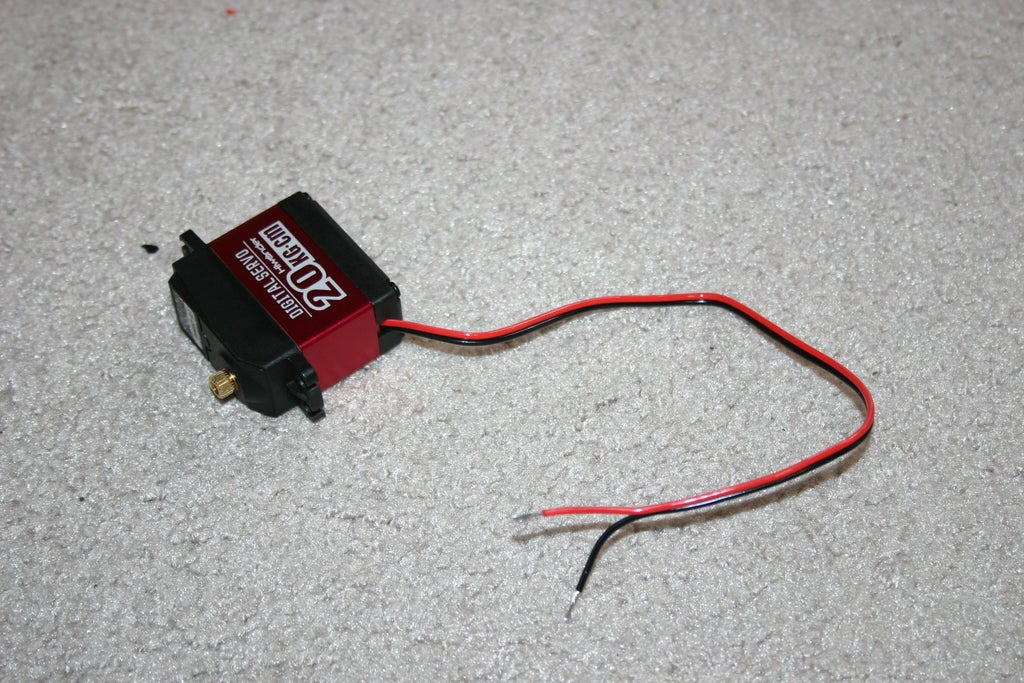

와이어를 모터 리드에 납땜하고, 열 수축 튜브(또는 전기 테이프)로 연결 부위를 감쌉니다.






하단 케이스를 다시 끼워 나사로 조여줍니다.

 구멍으로 3에서 연결한 와이어를 빼 정리해주세요.

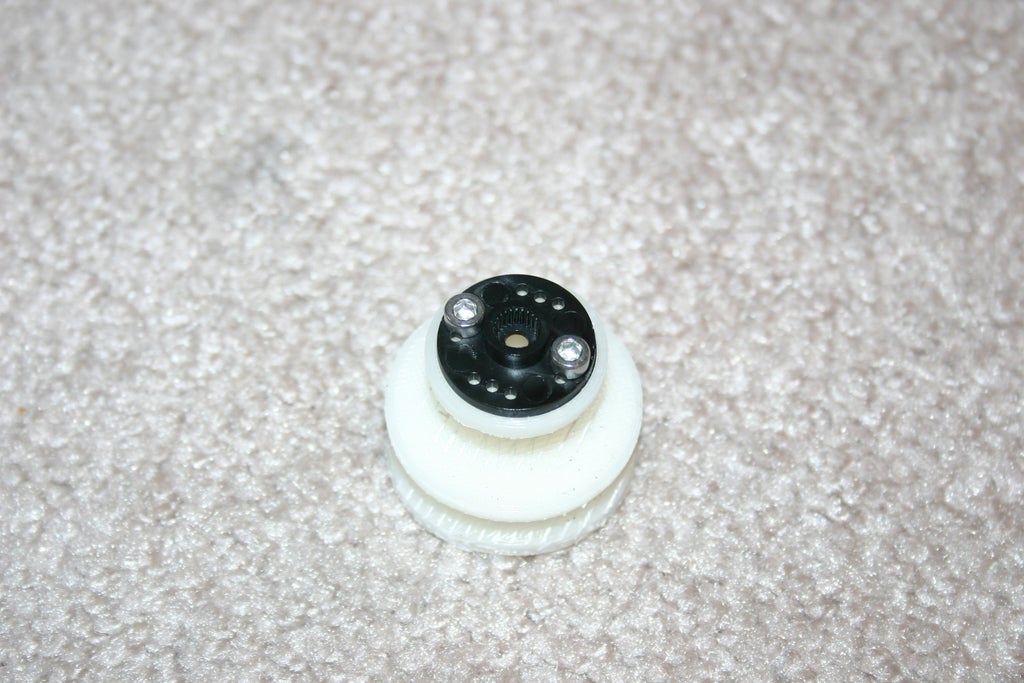

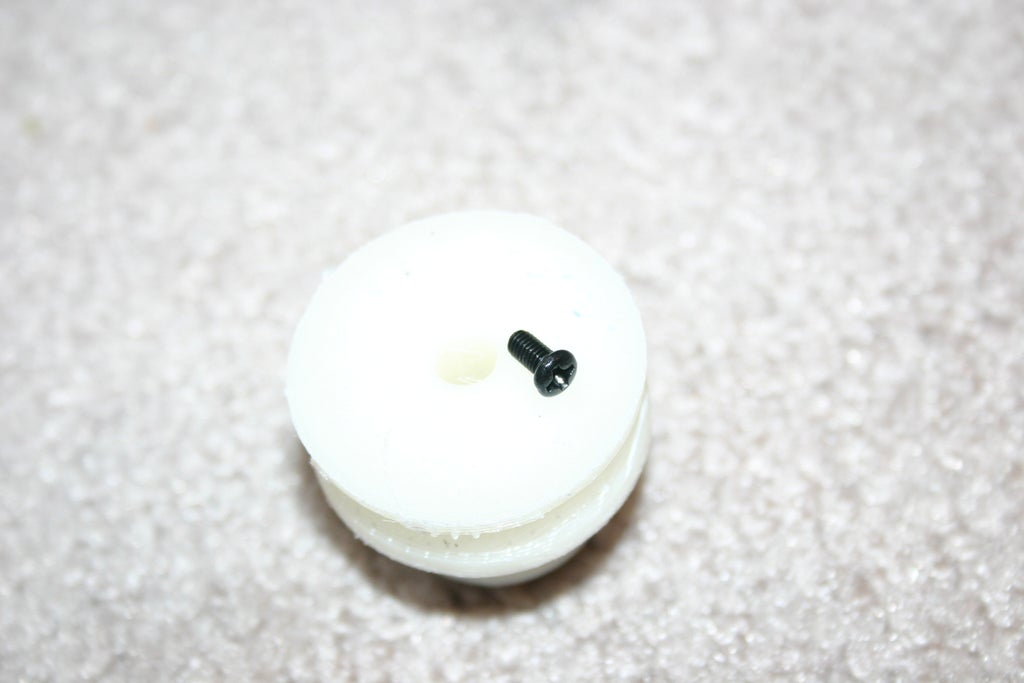

5 3mm 나사로 도르래를 서보 혼에 연결합니다.

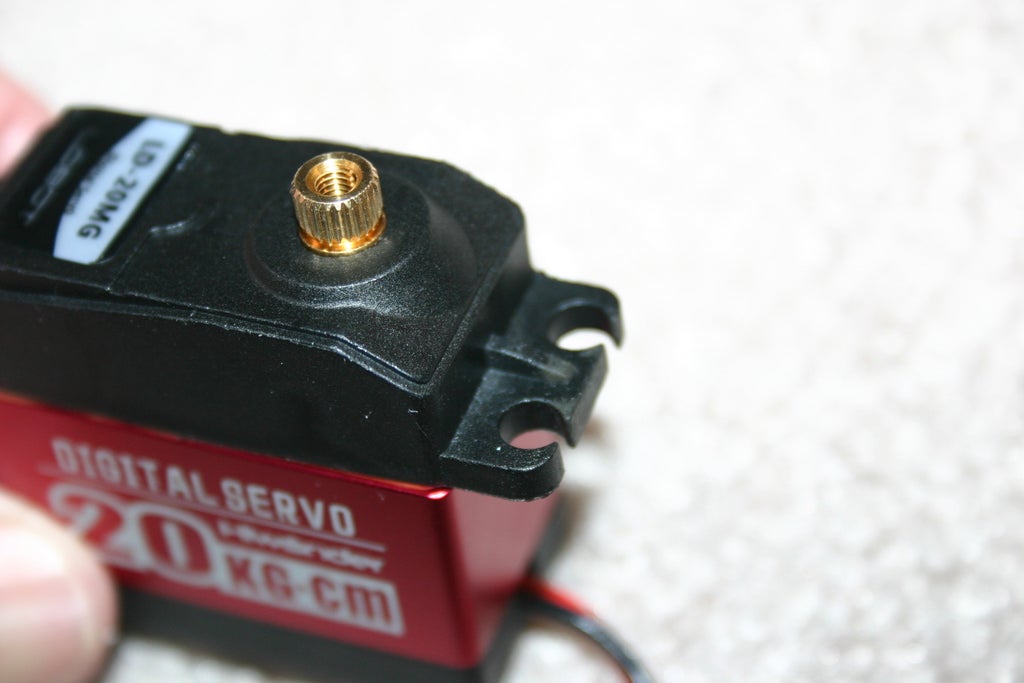

나사 구멍 사이에 있는 플라스틱을 제거해주세요.

 ( * 플라스틱이 부드럽기 때문에 뺀찌 등으로 쉽게 제거가 가능합니다. )

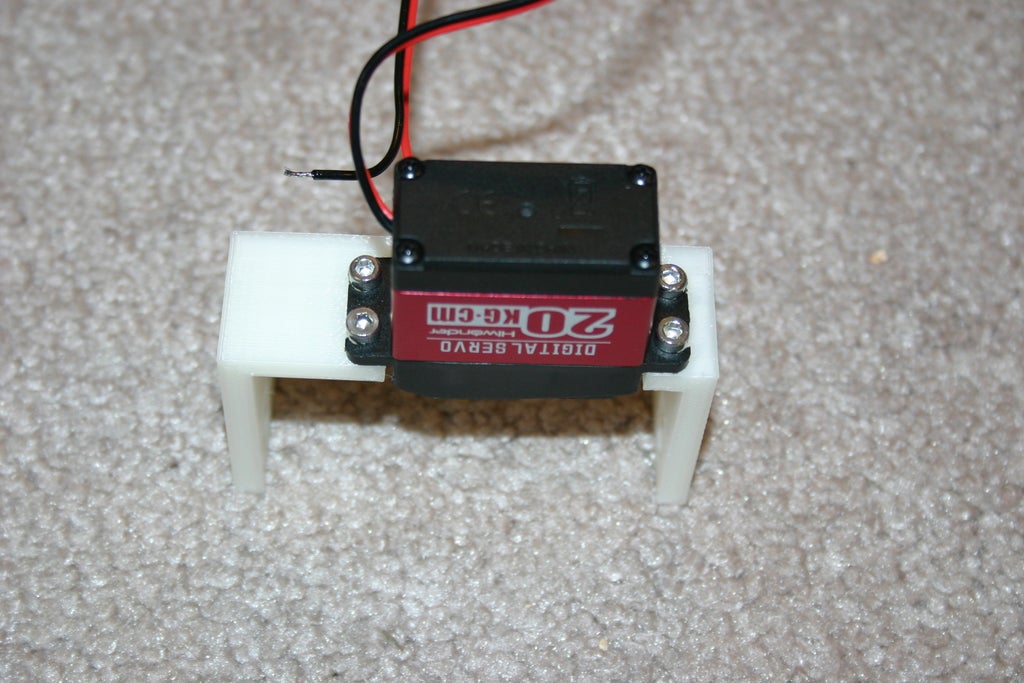

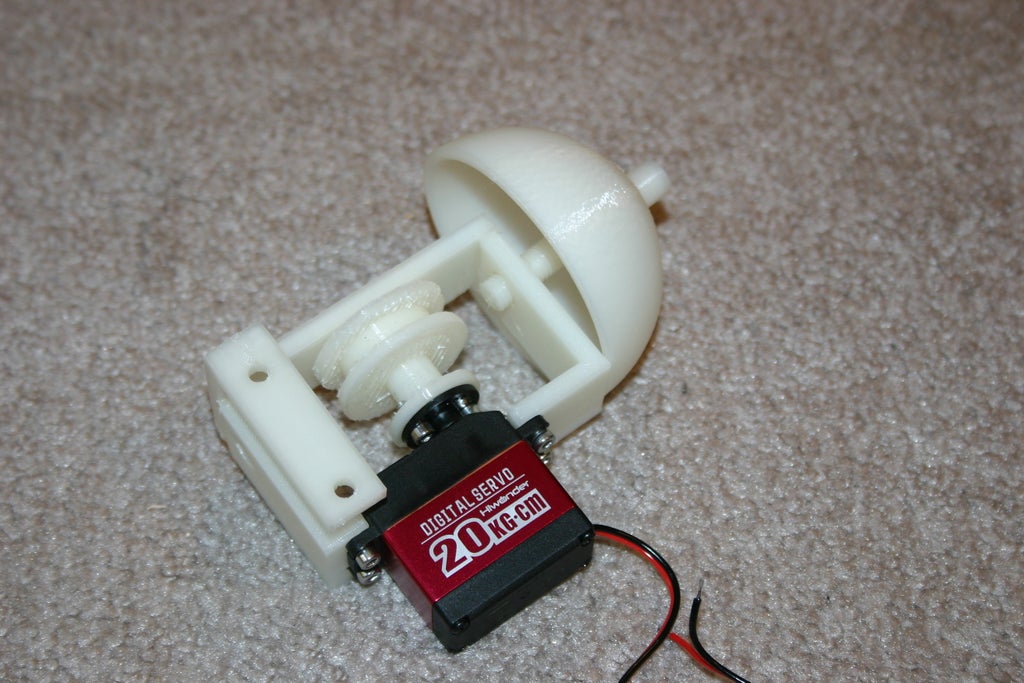

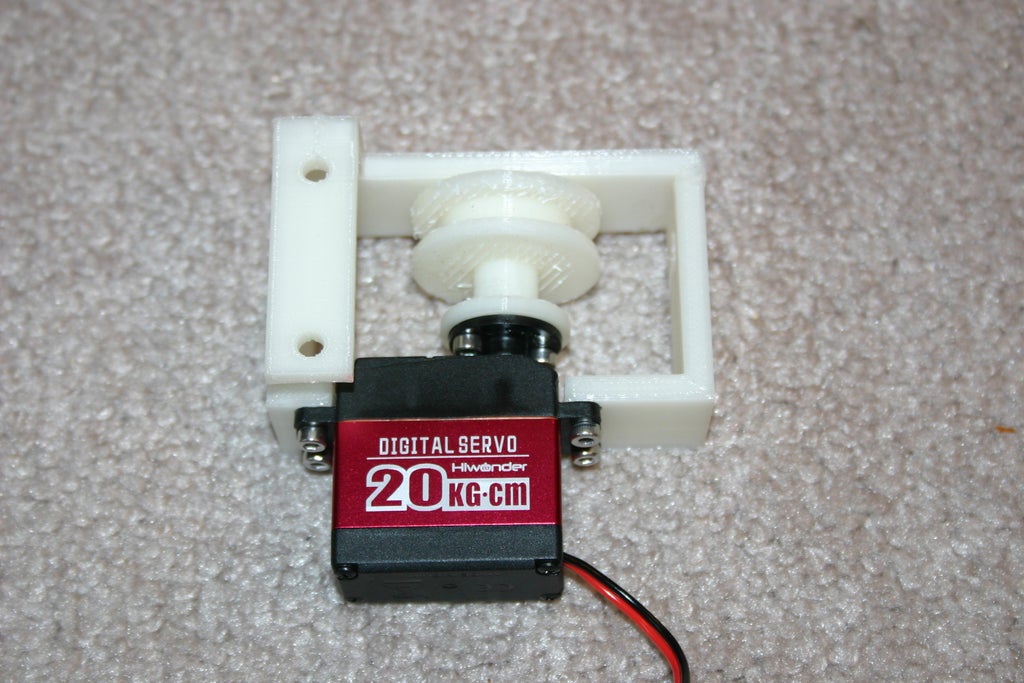

7 모터 마운트(3D출력물)와 서보 모터를 4개의 3mm 나사로 연결합니다.

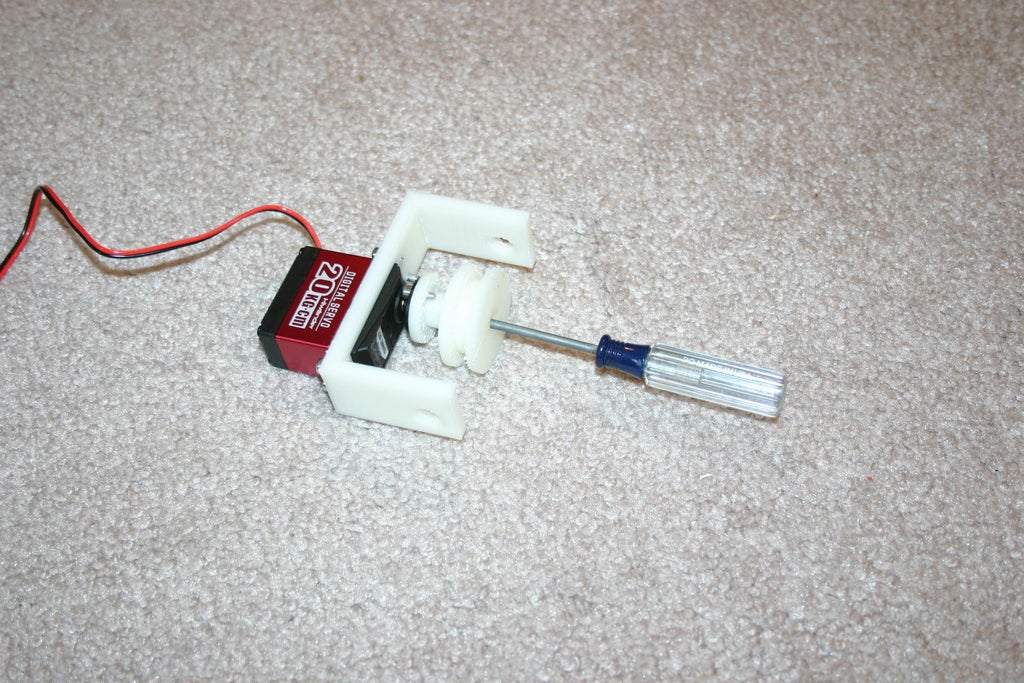

서보 혼 나사(서보모터 기본 구성 물품)로 5에서 작업한 도르래를 서보 모터에 고정합니다.

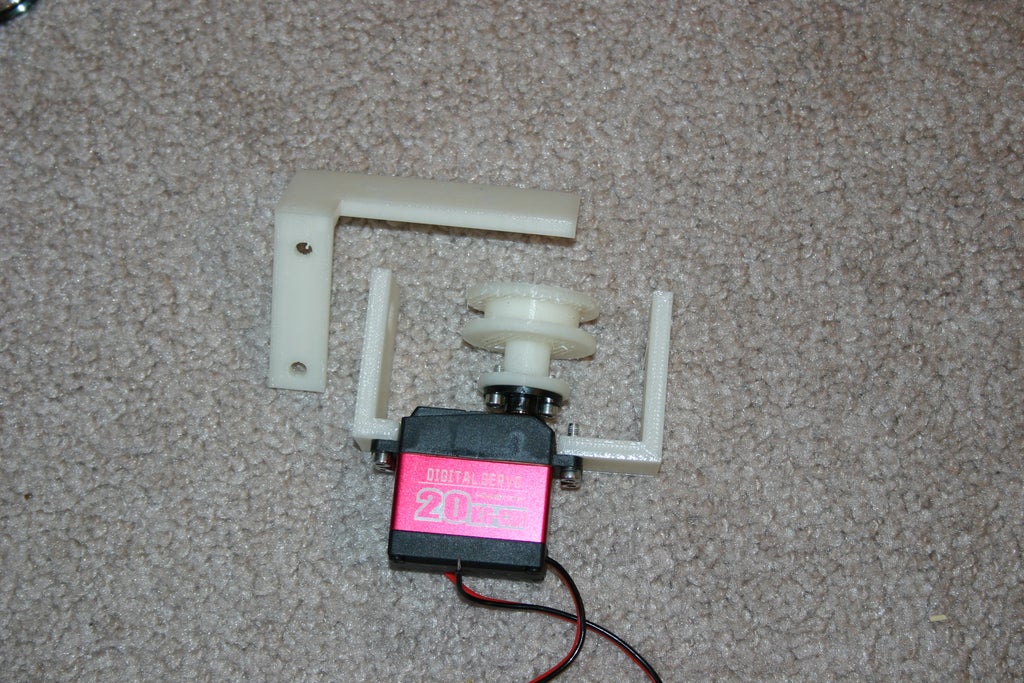

9 배터리 홀더(3D 출력물)을 8과 연결합니다.

 접착제를 사용하거나, 인두기로 연결 부위를 살짝 녹여 붙여줍니다.

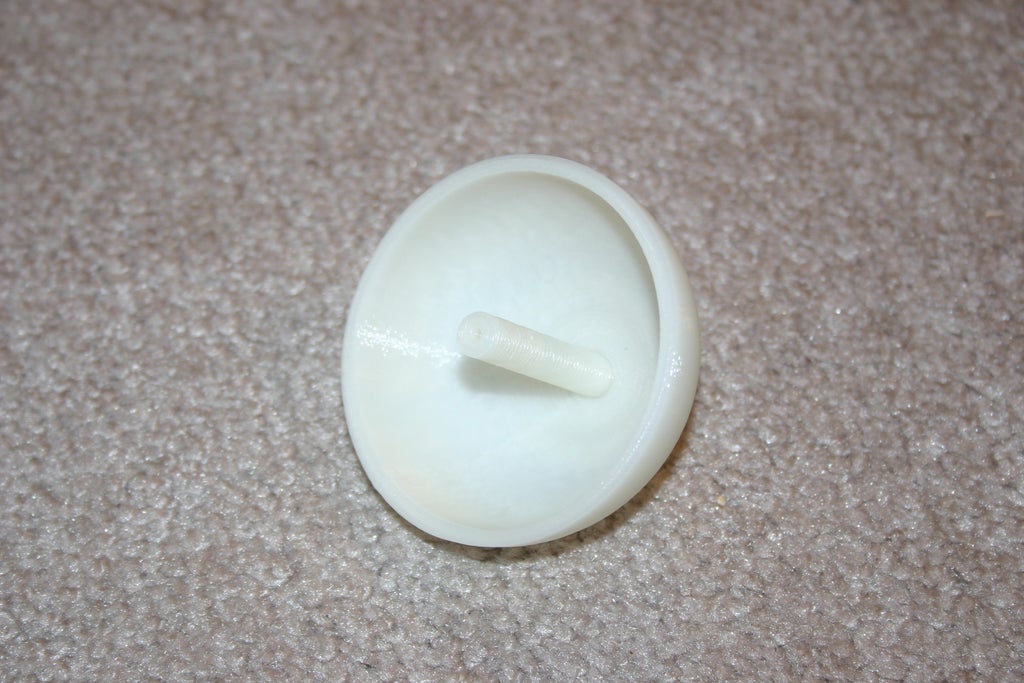

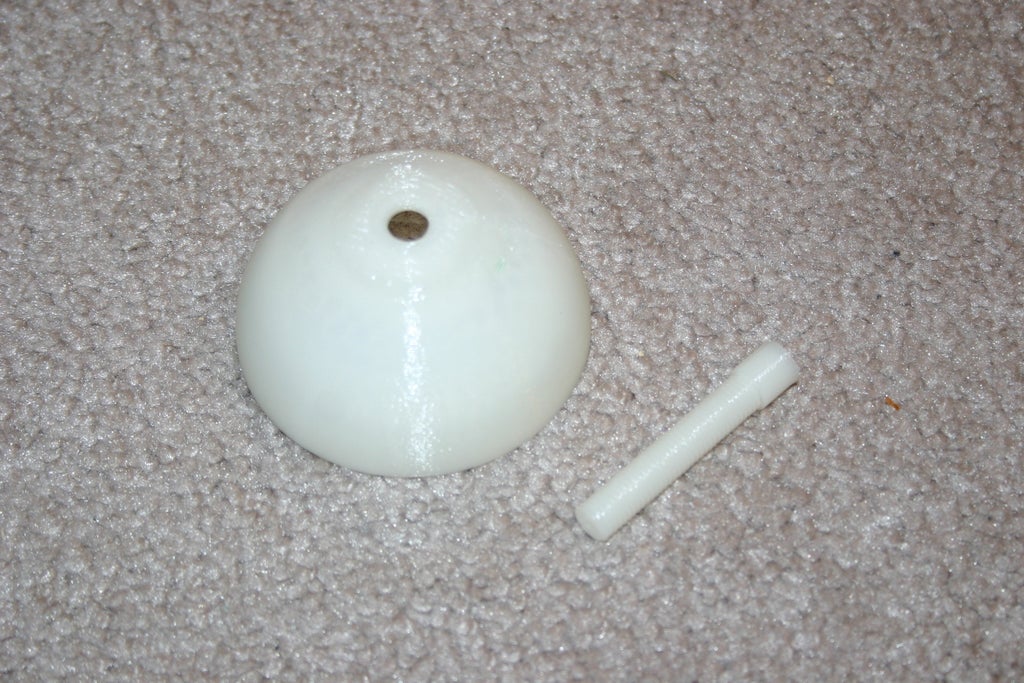

10 3D출력한 막대를 유령 머리에 끼워 준비합니다.






11 10을 9의 구멍에 끼워 연결합니다.

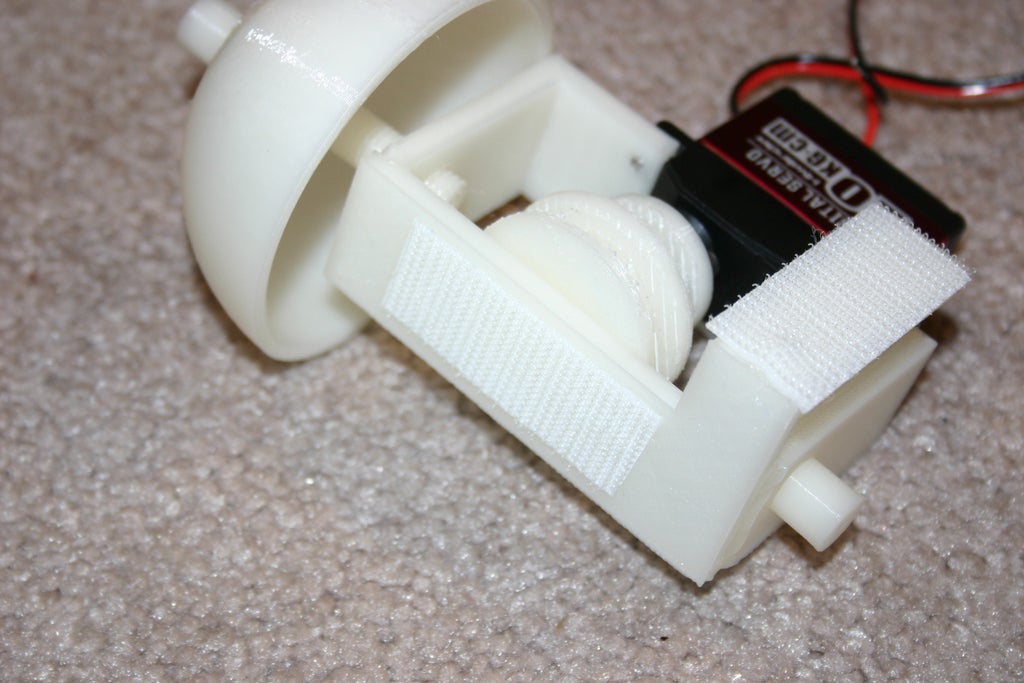

12 배터리 홀더의 윗면과 앞면에 벨크로를 붙여주세요.

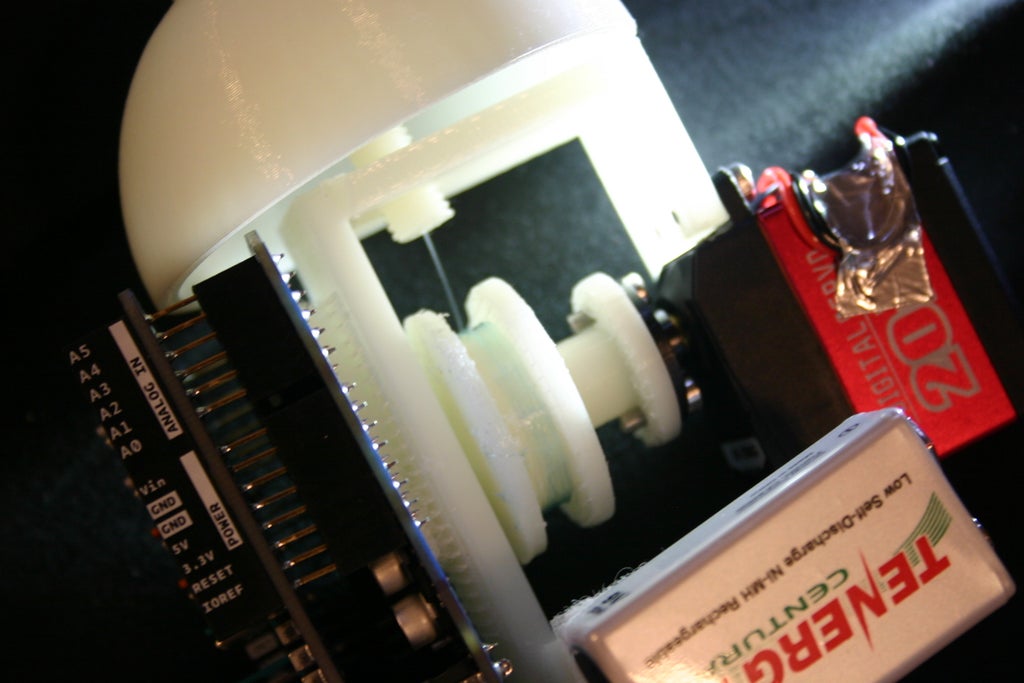

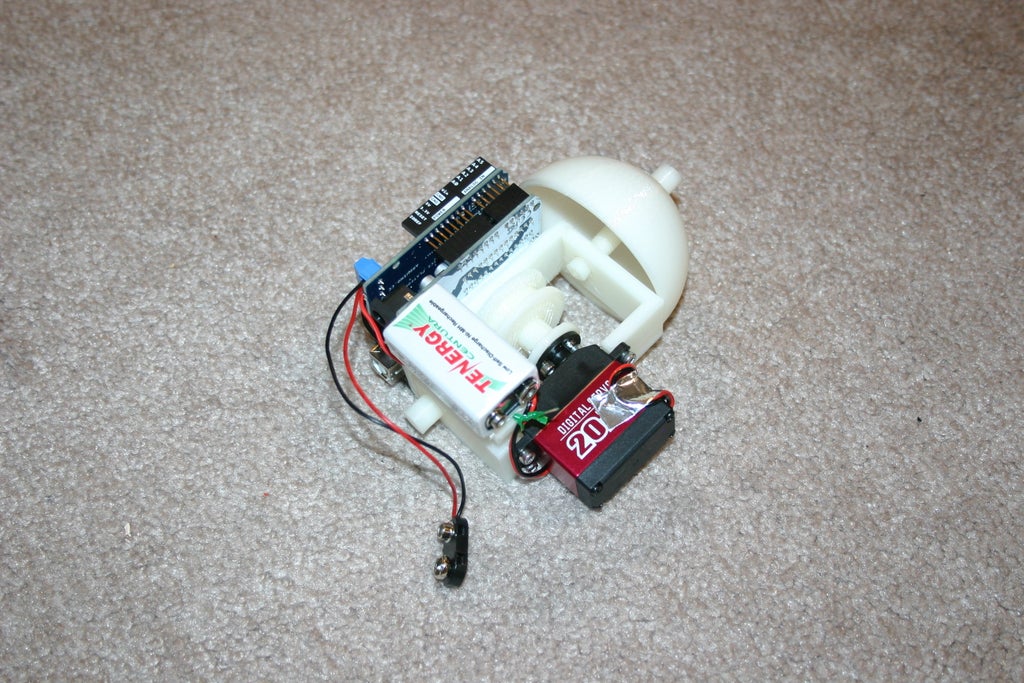

13 아두이노 우노, 배터리에 12에서 붙인 벨크로와 짝이 맞는 벨크로를 붙여주세요.

 작업이 끝나면 배터리 홀더와 연결합니다.

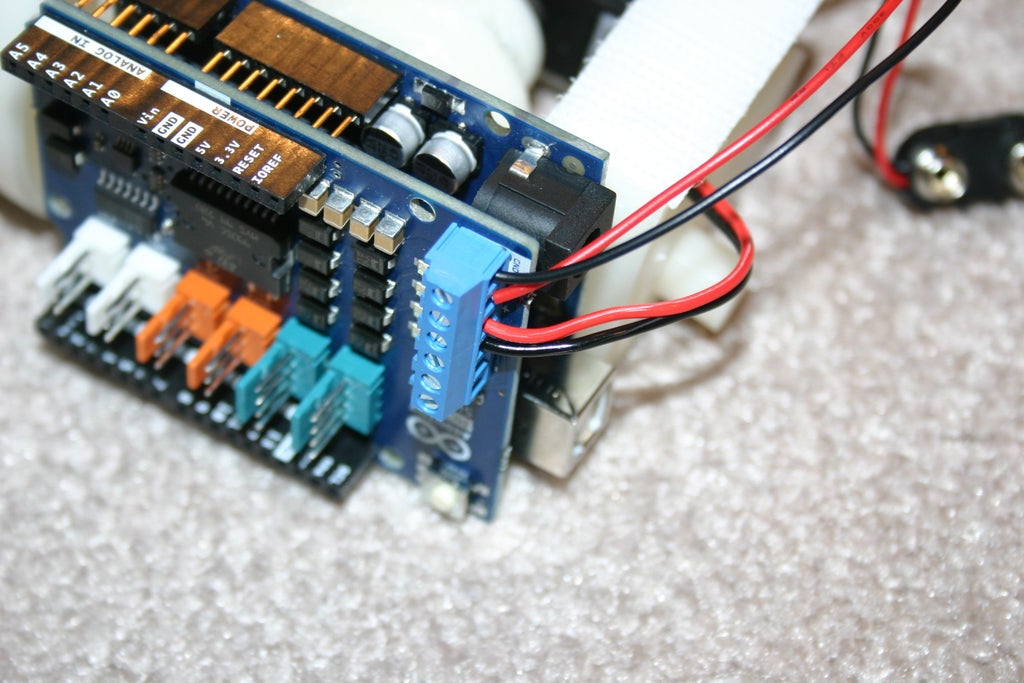

14 9V 배터리의 케이블은 아두이노 우노의 모터 쉴드의 전원과 연결합니다.

 드라이버로 조여 연결이 완료되면 아두이노를 컴퓨터와 연결하여 스케치 파일을 업로드합니다.






15 적정 길이의 낚시줄을 도르래에 둘러 준비합니다.

 ( * 해당 메이커는 약 8 파운드의 낚시줄을 사용하였습니다. )

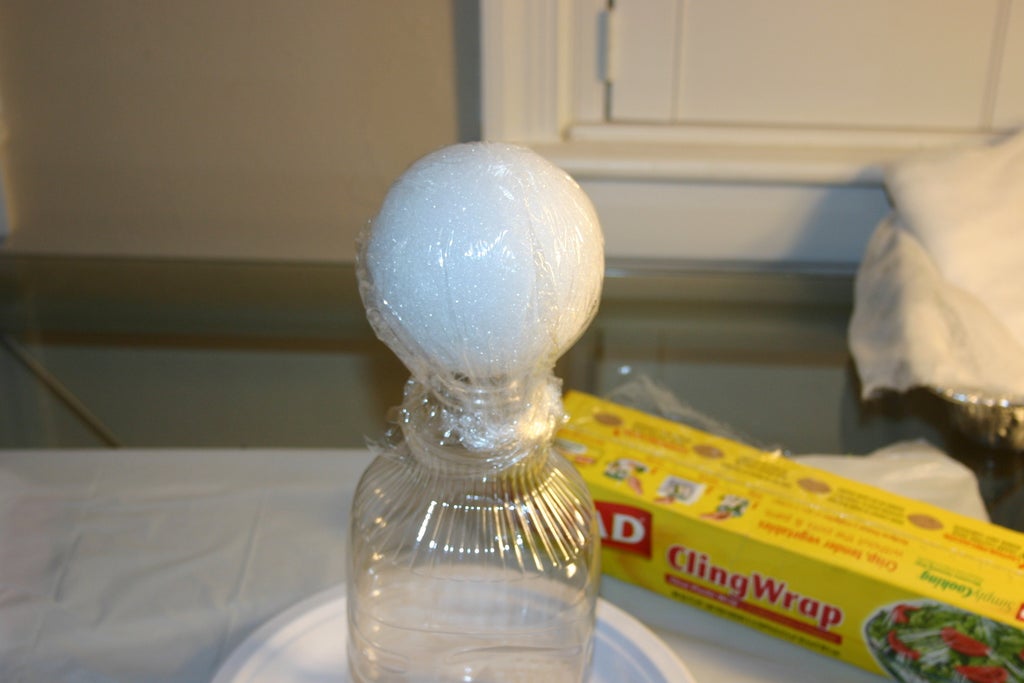

16 종이 접시에 플라스틱 병을 놓고, 플리스틱 병의 주둥이에 스티로폼 공을 올려놓습니다.

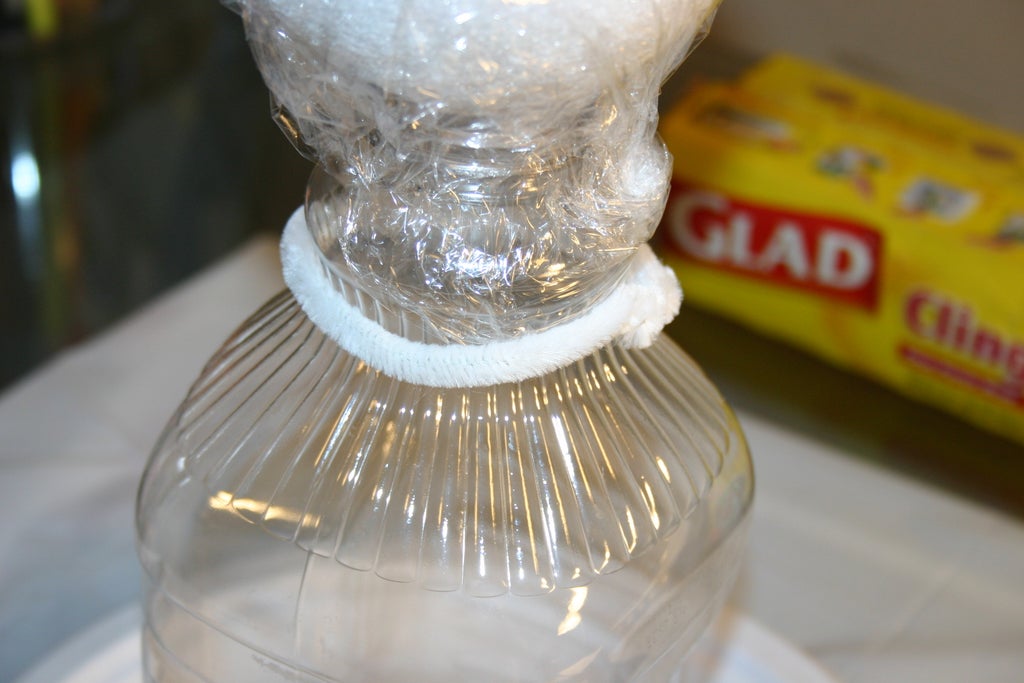

17 비닐랩으로 공을 감싸줍니다.






18 파이프클리너로 유령의 팔/손을 만들어주세요.






19 여분의 파이프클리너로 플라스틱 병의 목 주위를 느슨하게 감싸고, 위 사진과 같이 18에서 만든 팔/손을 연결합니다.






20 무명천을 원하는 크기로 잘라 준비한 후, 섬유 보강재를 전체적으로 뭍혀줍니다.

 섬유 보강재가 마르기 전 19를 감싸 원하는 크기 혹은 형태를 만들어줍니다.






21 20을 두 세 번 반복한 후, 약 10-24시간 정도 말려 형태를 굳혀줍니다.






22 건조를 마친 무명천을 뼈대와 분리합니다.

 위 사진처럼 무명천의 형태가 빳빳하게 고정되는지 확인합니다.






23 검은색 펠트천을 잘라 22에 붙여 꾸며줍니다.

 개성있는 유령을 만들어보아요.






24 가위나 칼로 유령의 머리에 작은 구멍을 뚫어주세요.






25 유령 내부에서 헤드 부품이 유령의 머리 쪽을 향하도록 넣은 후, 낚시줄을 천장에 걸고 배터리 홀더와 배터리를 연결합니다.

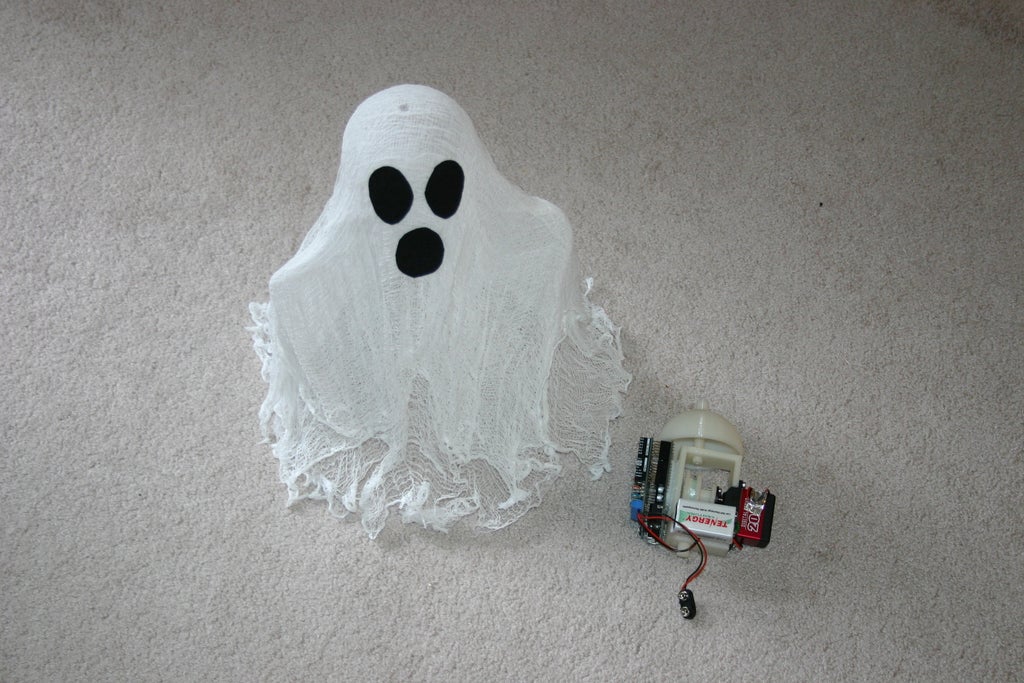

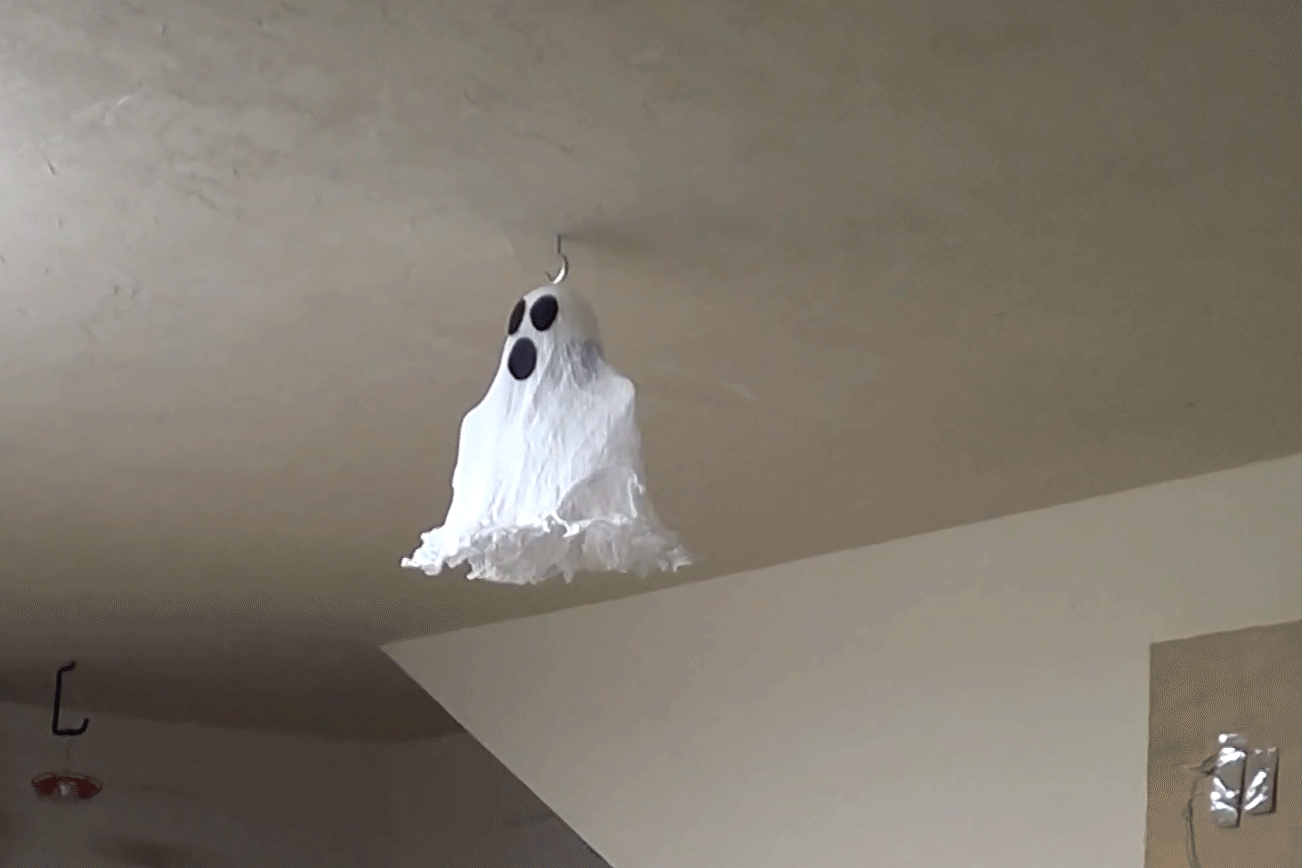

26 완성!
