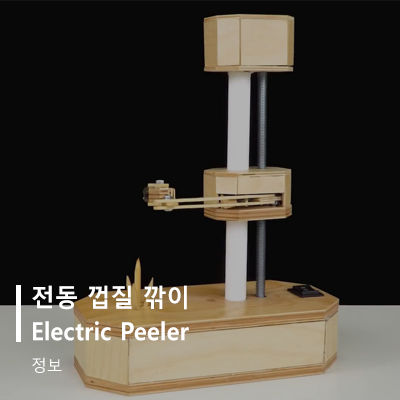

전동 껍질 깎이
ELECTRIC PEELER
준비물
| 재료 | 회로 | 장비 |
- 목재
- PVC 파이프 (20cm)
- 순간접착제
- 전산볼트
- 너트 | - 9V 건전지
- DC 모터
- 토글 스위치
- 점퍼 케이블 | - 지그 쏘
- 전동 드릴(스페이드 비트, 홀 비트)
- 글루건
- 인두기(납땜기) |
작업 과정

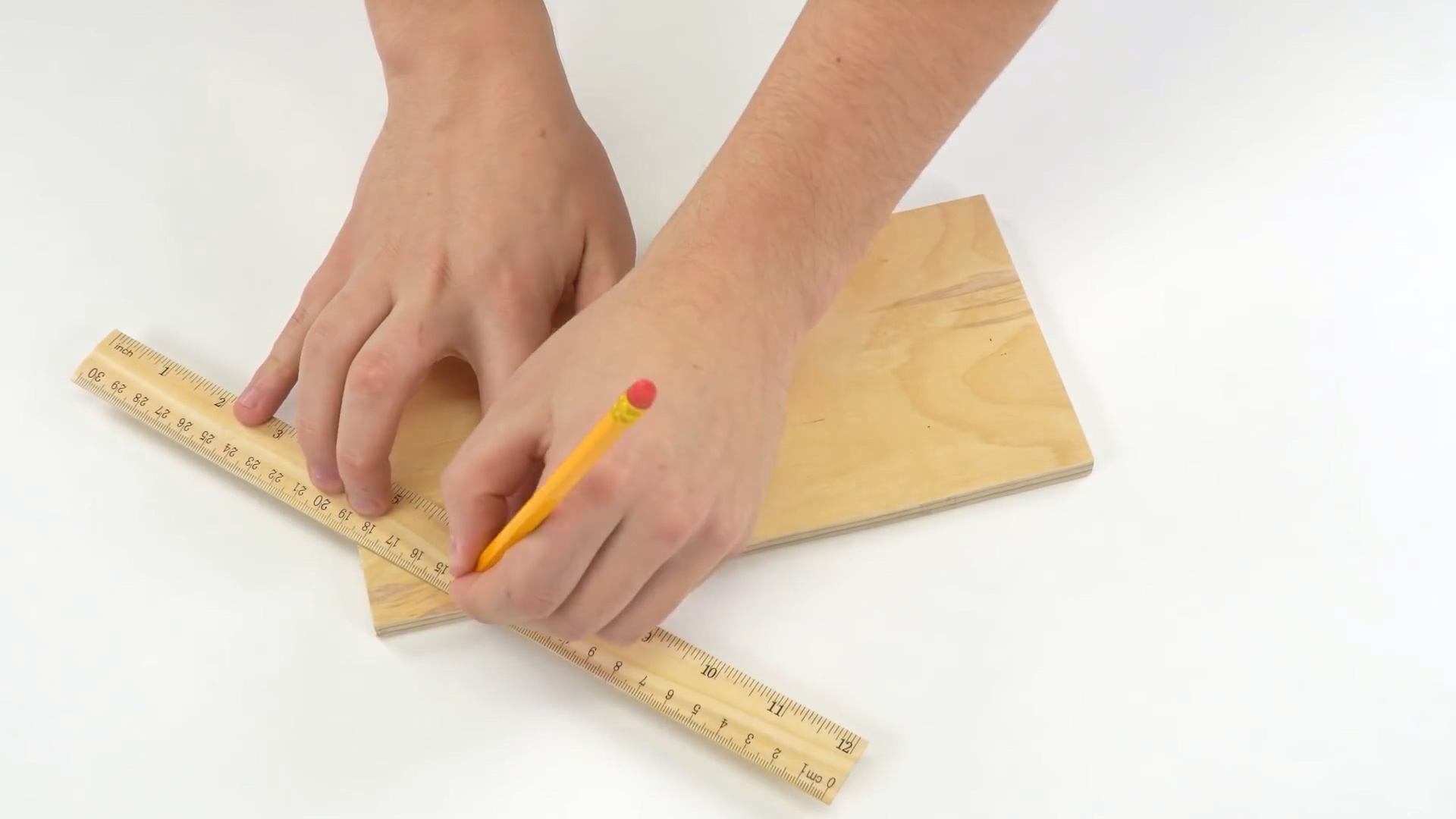

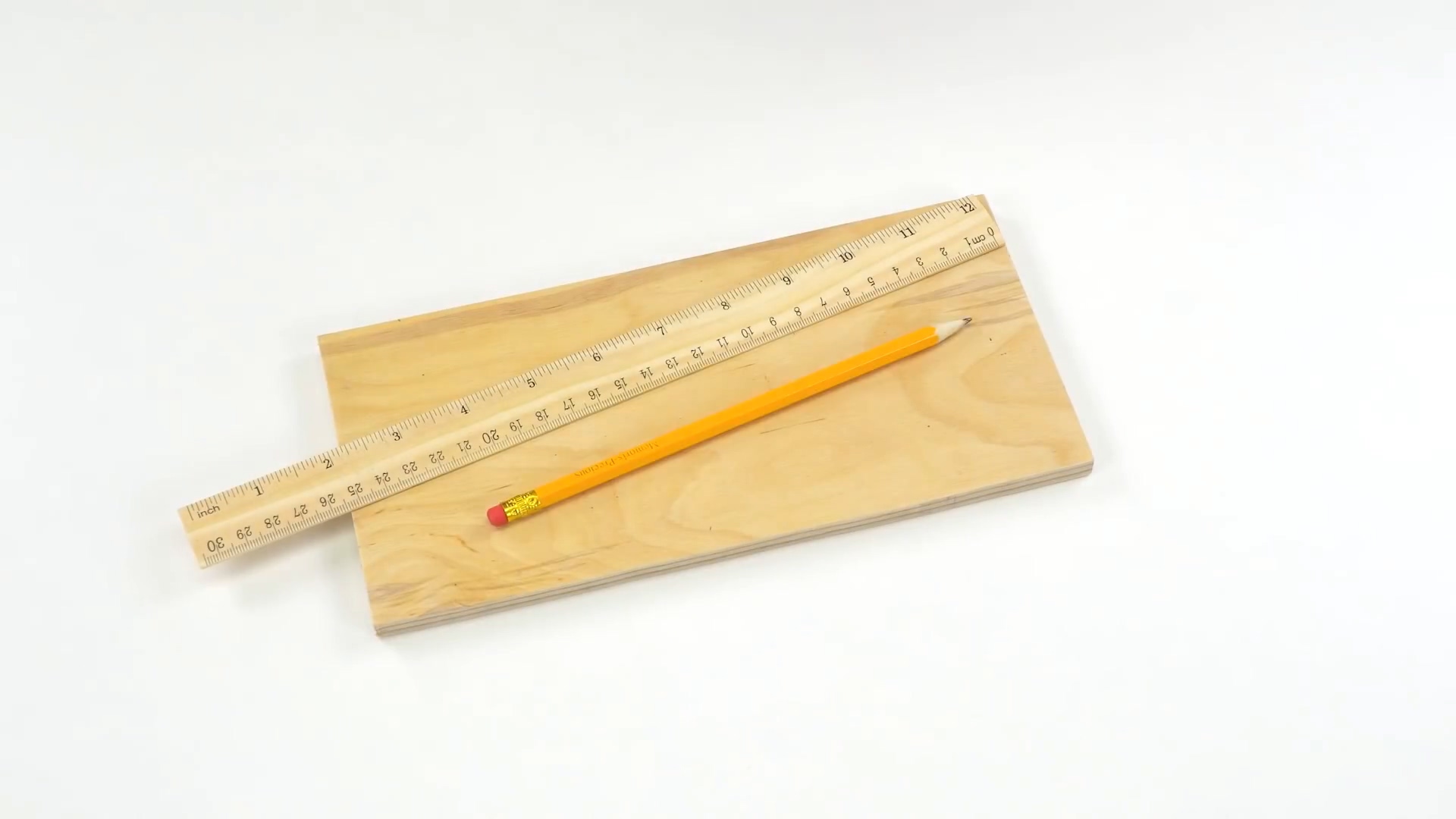

1 바닥면이 될 목재의 모서리를 자르기 위해 일정한 크기만큼 펜으로 표시합니다.

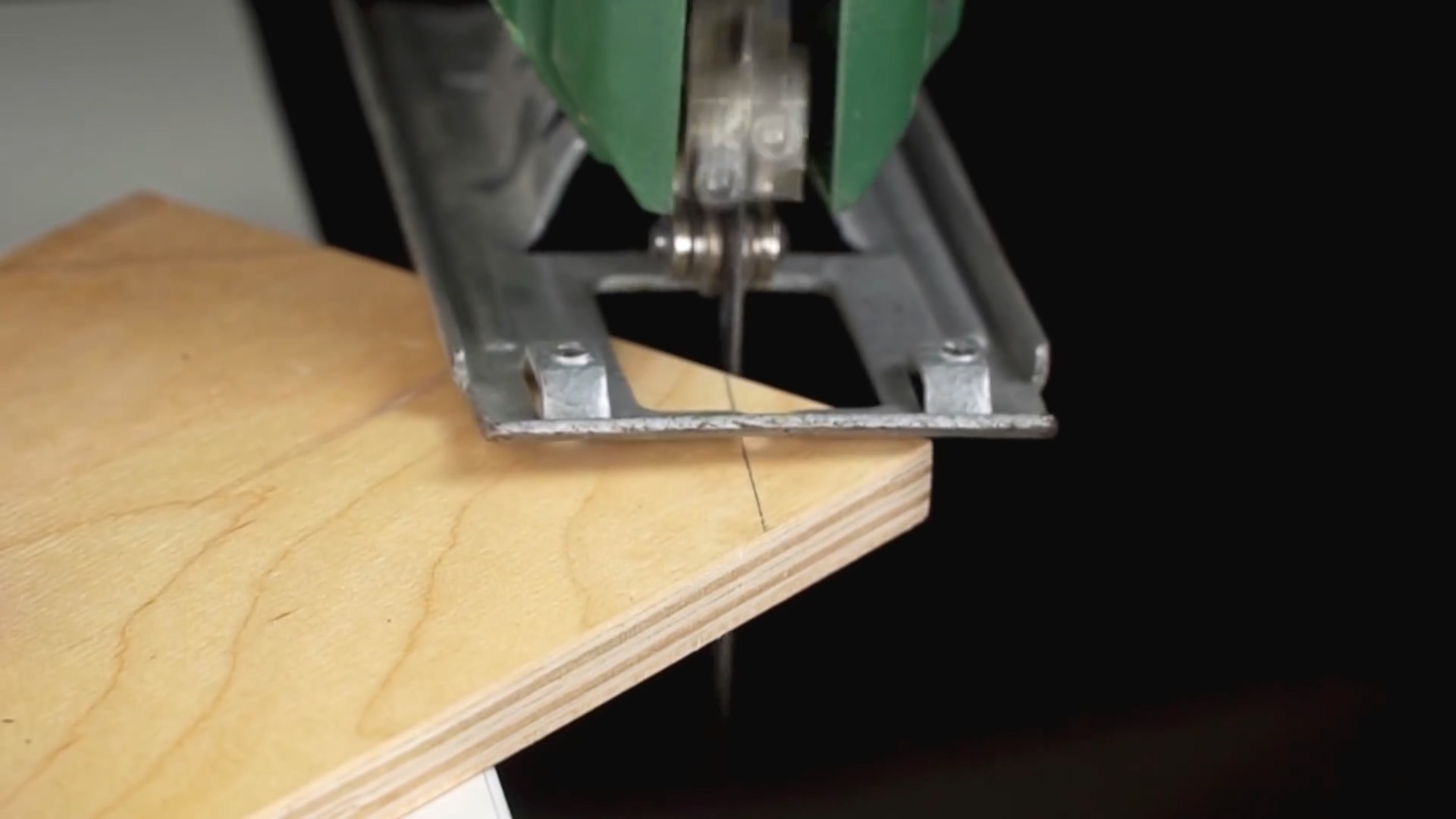

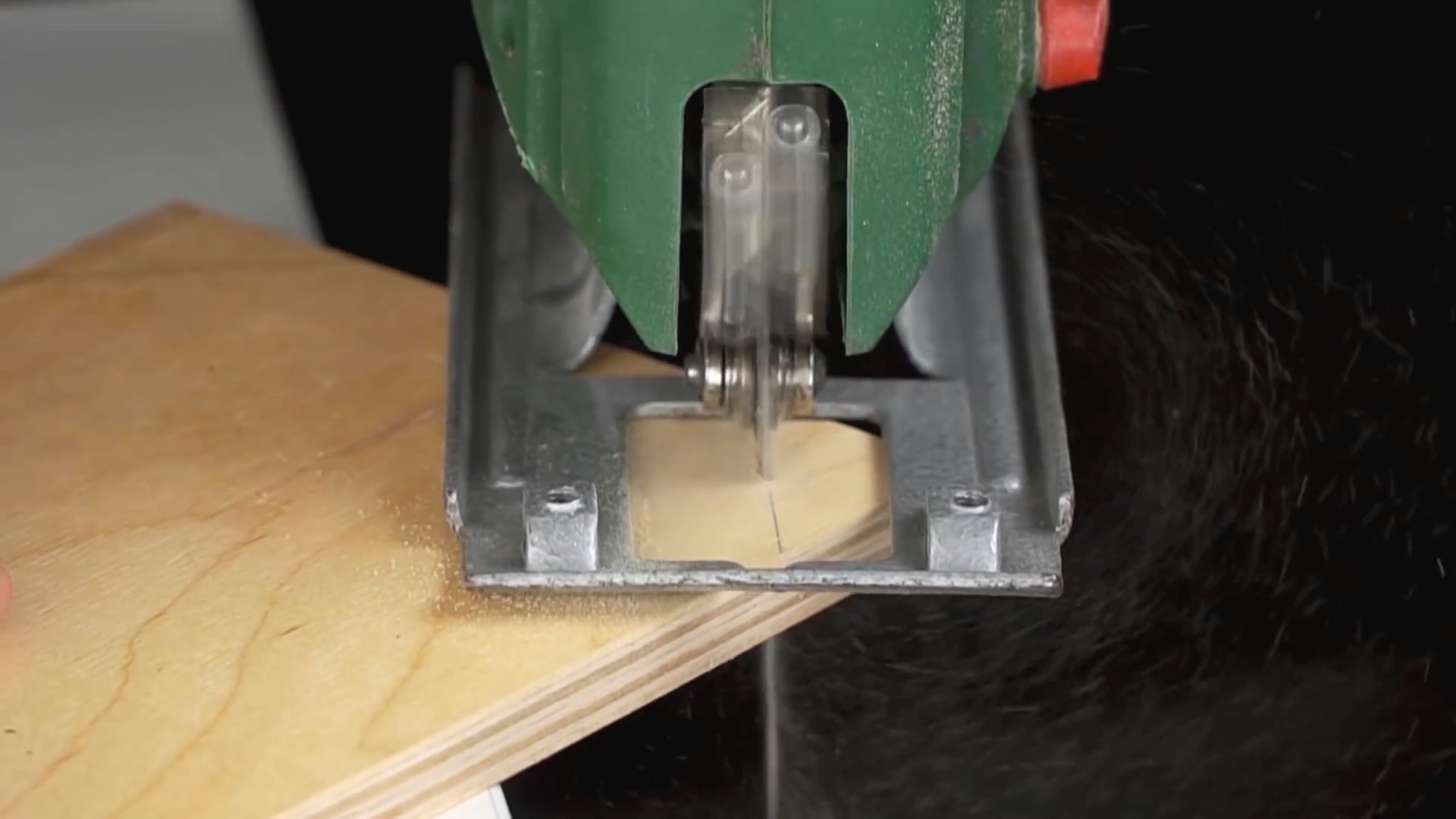

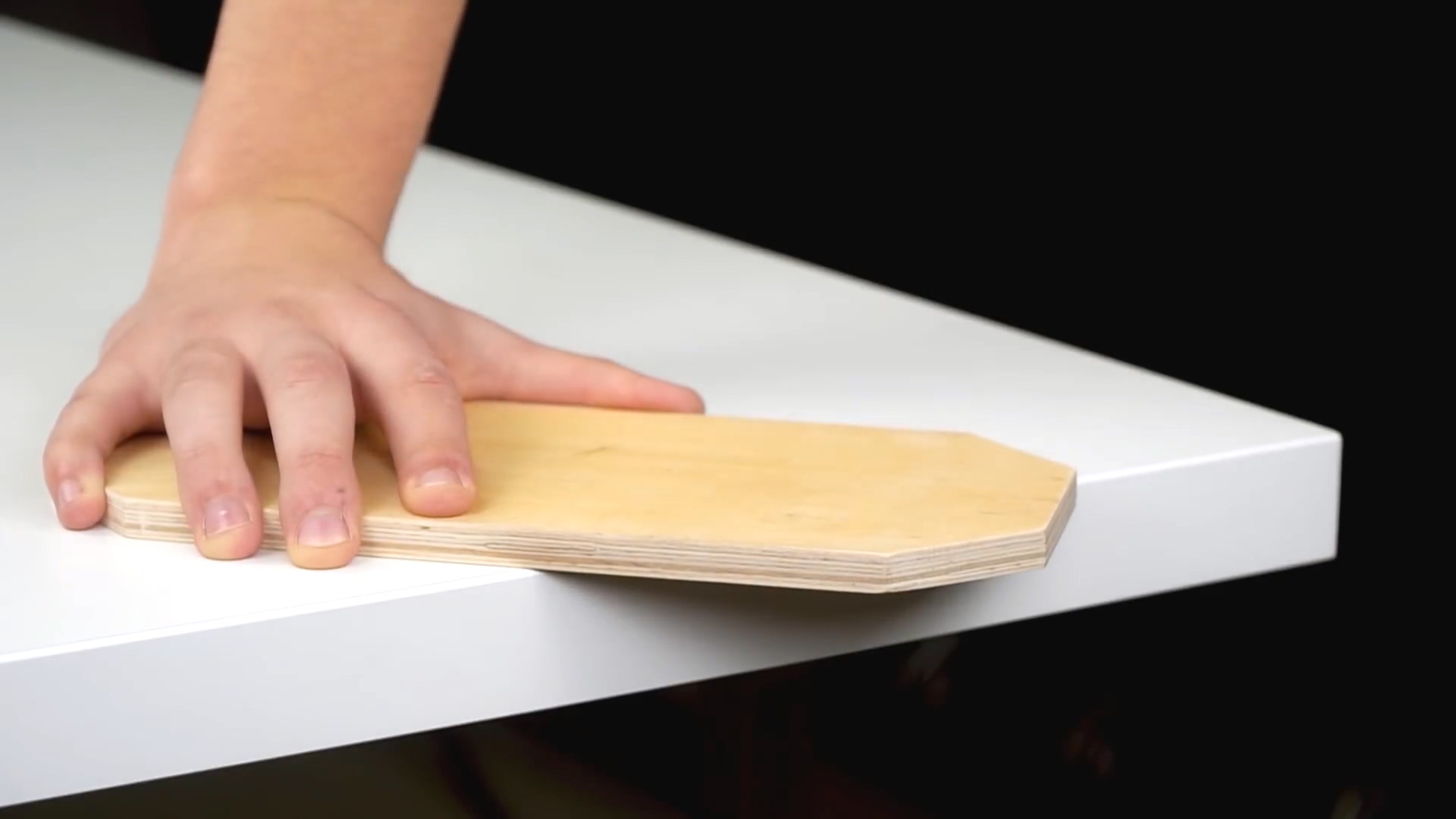

2 지그 쏘를 이용하여 1에서 표시한 선을 따라 재단합니다.
뚜껑도 동일한 크기이므로 1-2를 한 번 더 반복하여 2개의 부품을 준비합니다.

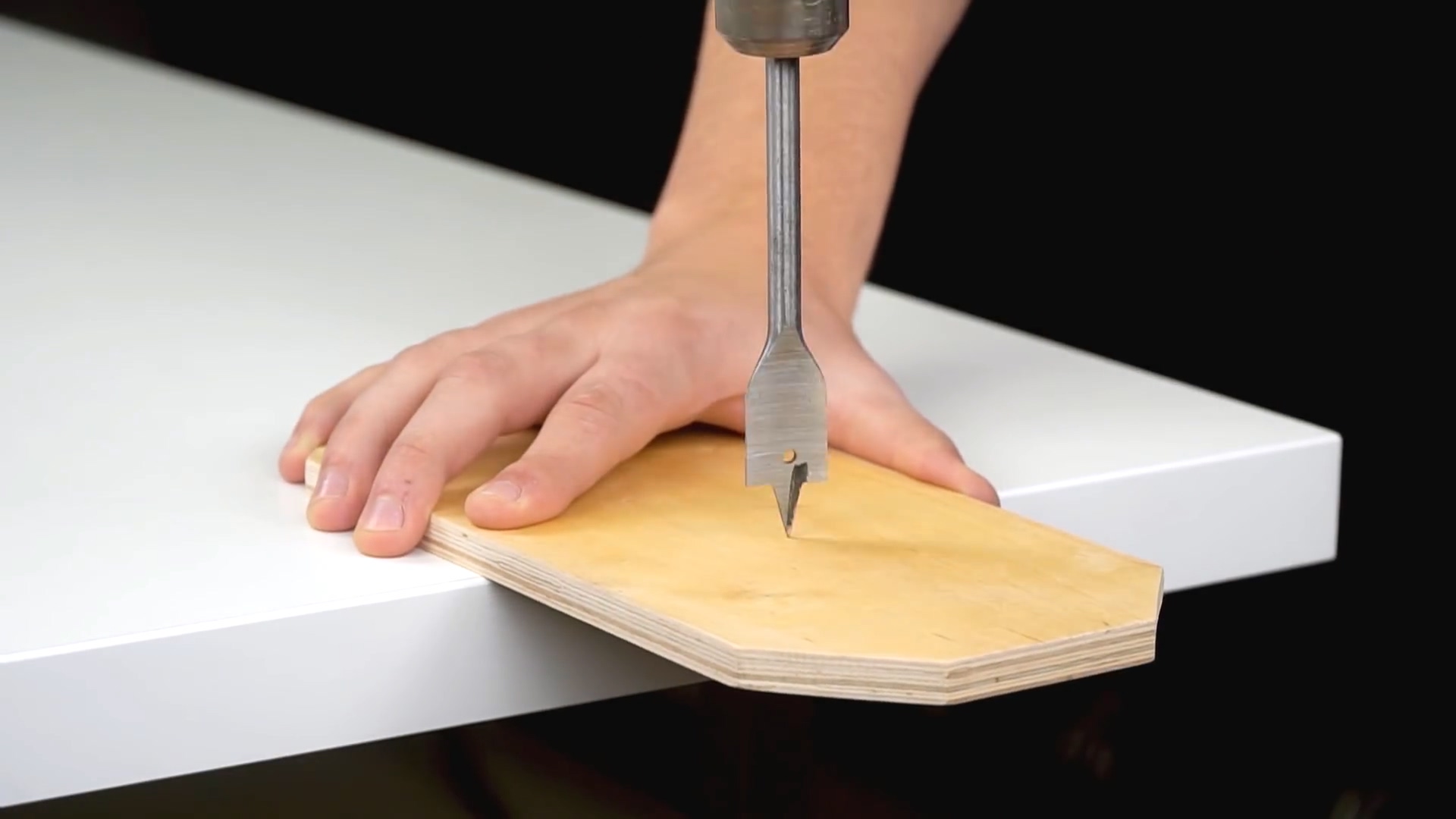

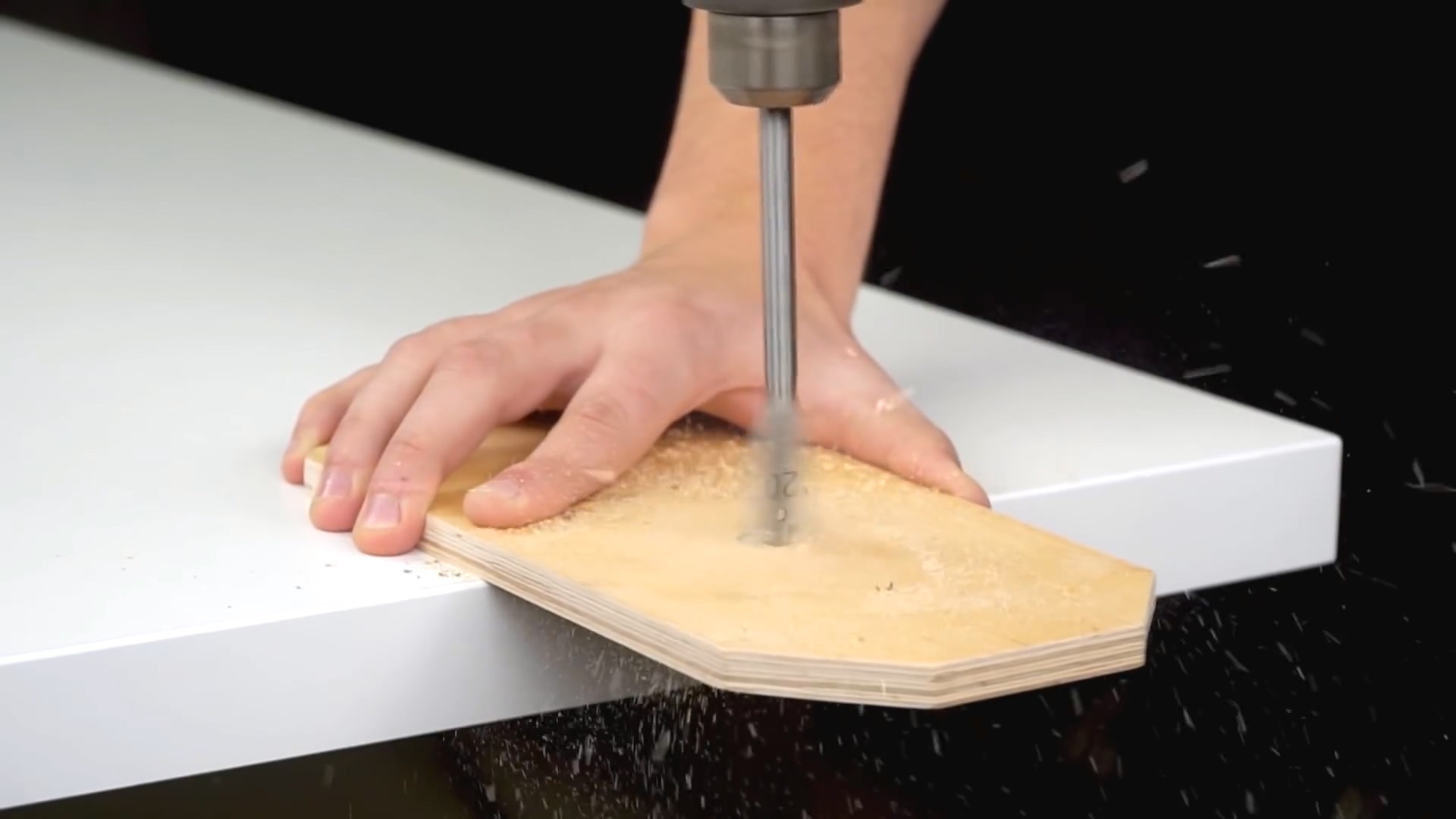

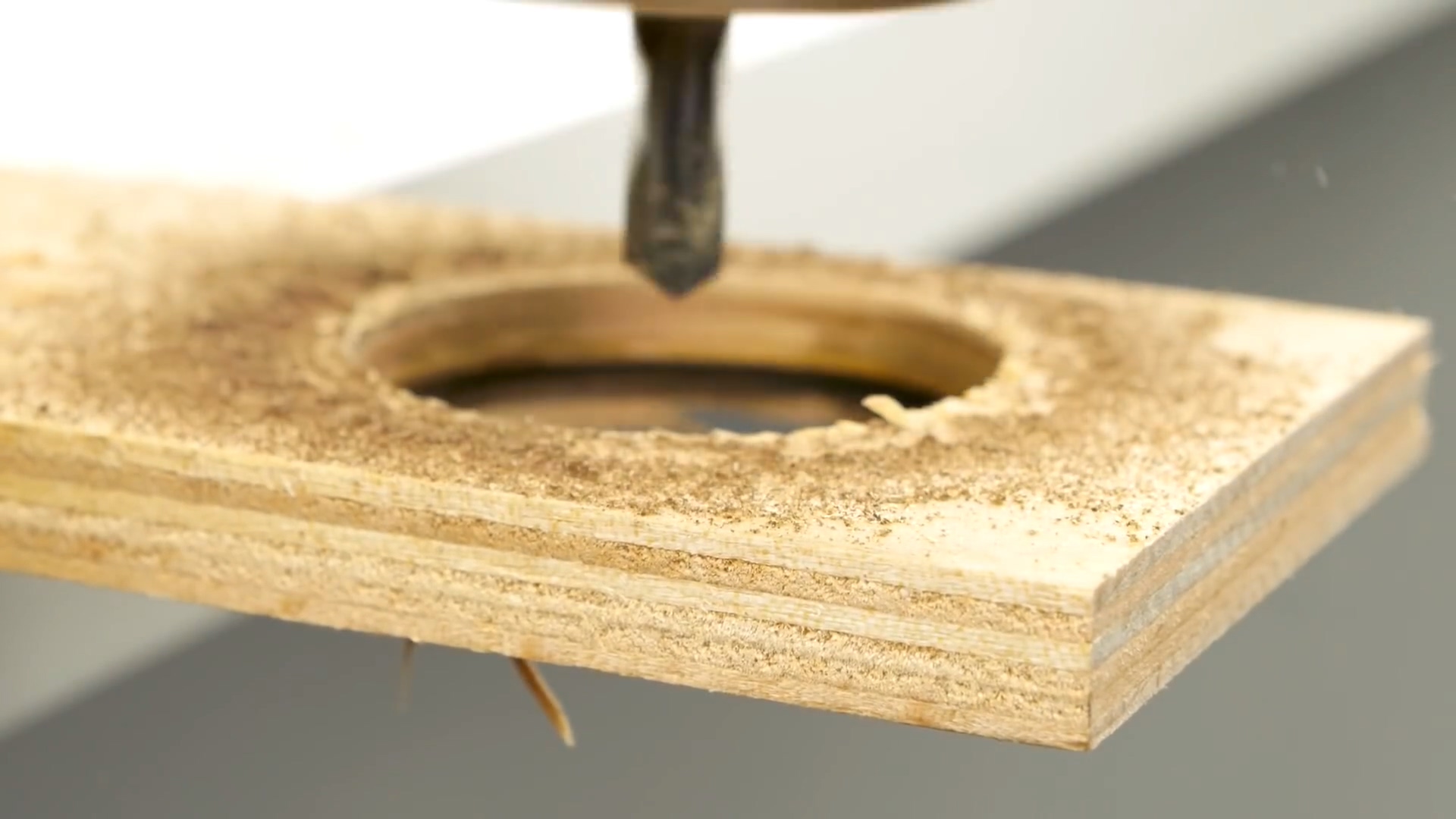

3 스페이드 비트를 연결한 전동 드릴로 중앙에서 살짝 옆으로 치우친 곳에 구멍을 뚫어줍니다.
필러가 설치될 위치이므로 너무 가장자리로 가지 않도록 주의해주세요.

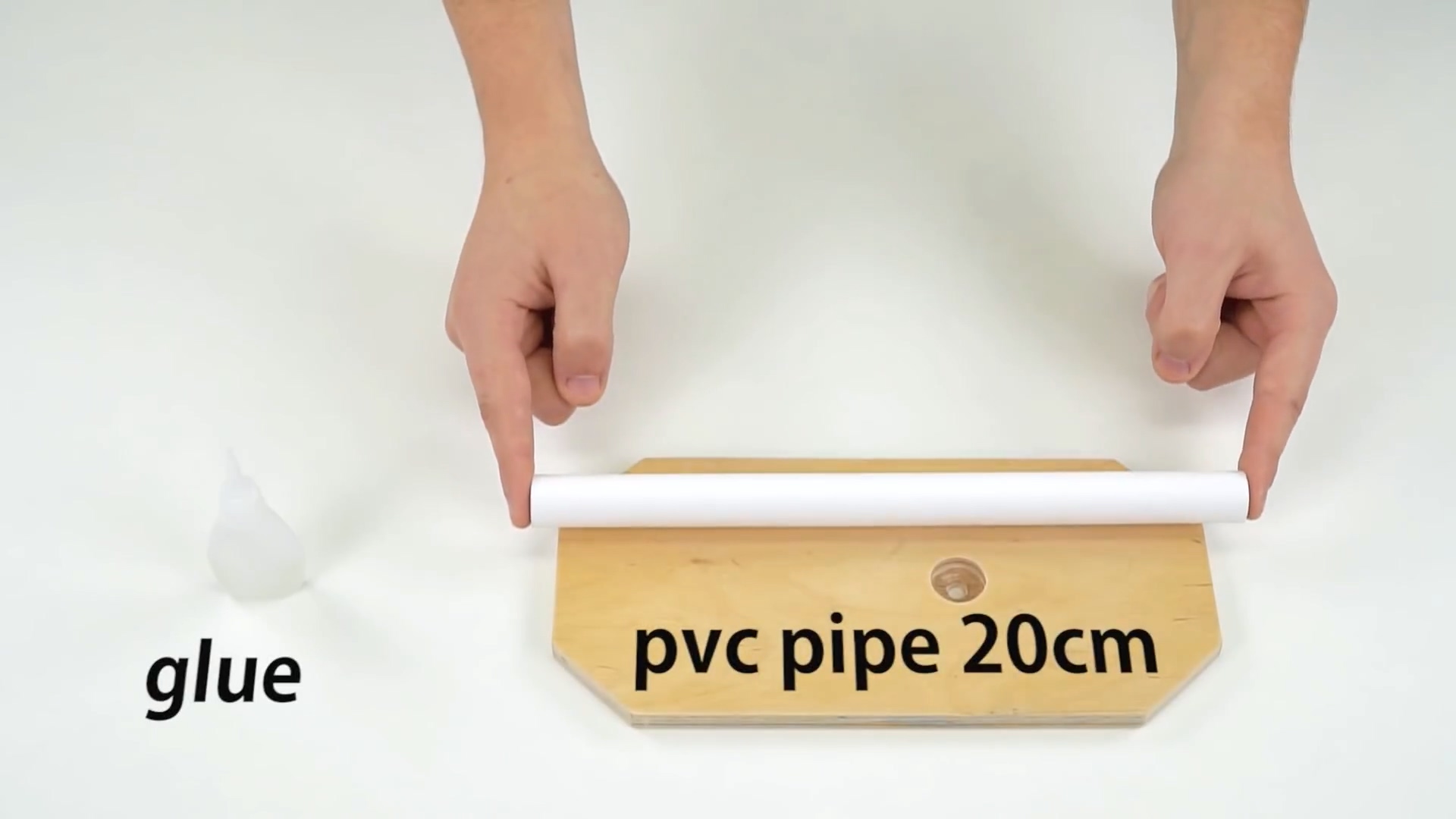

4 20cm PVC 파이프와 순간접착제를 준비합니다.

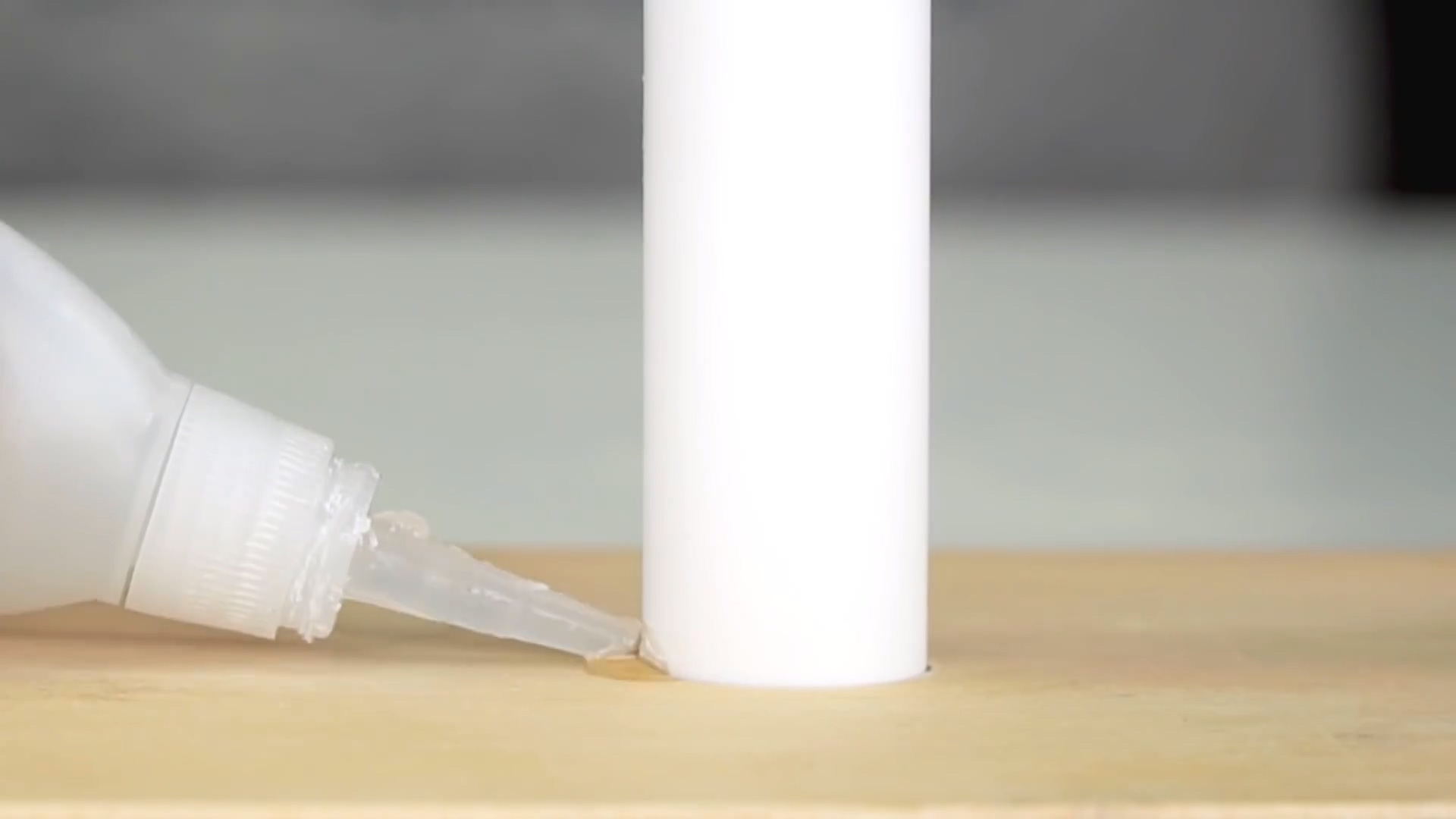

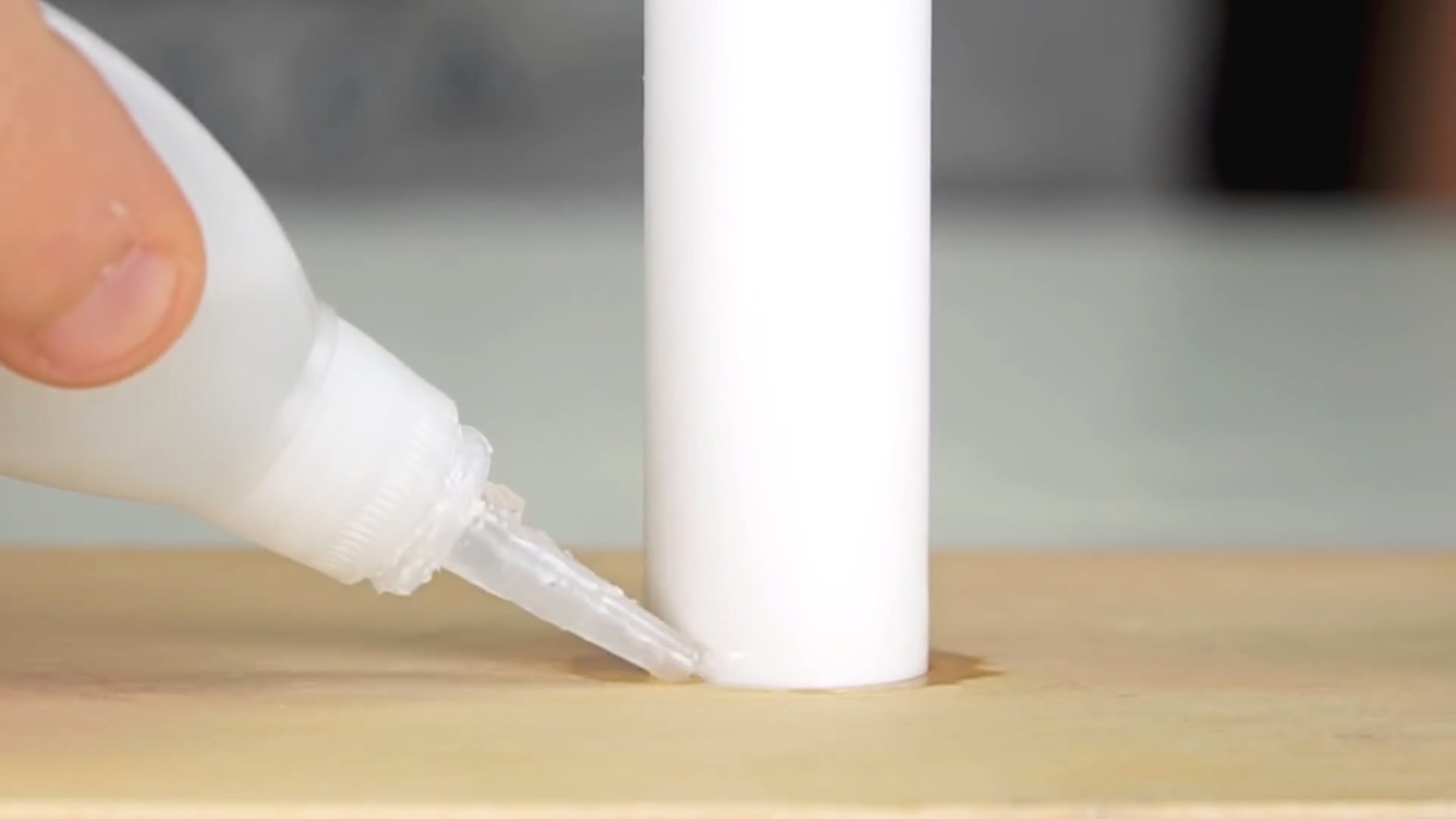

5 3에서 뚫은 구멍에 파이프를 꽂고, 연결 부위에 순간접착제를 사용해 고정합니다.

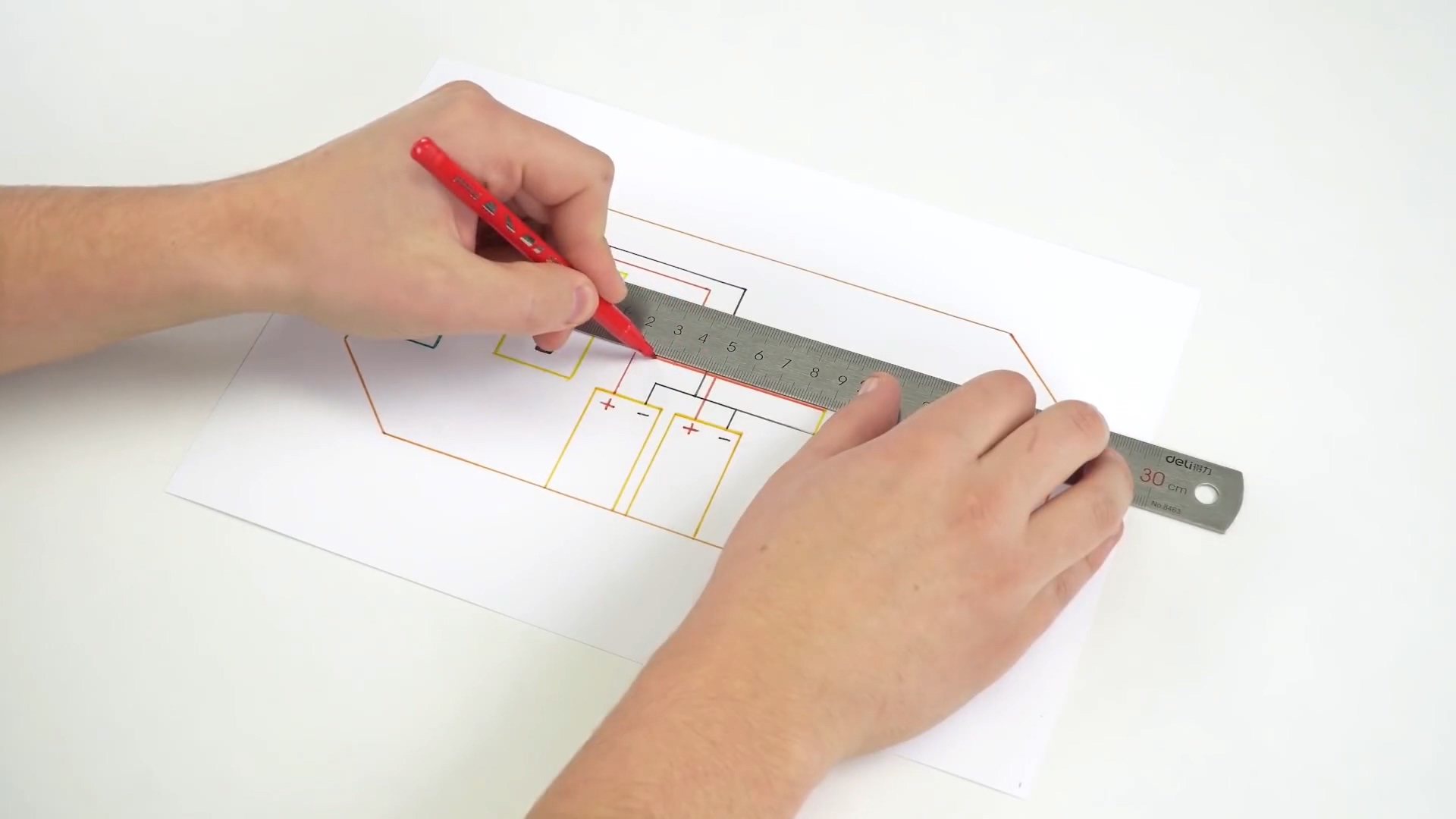

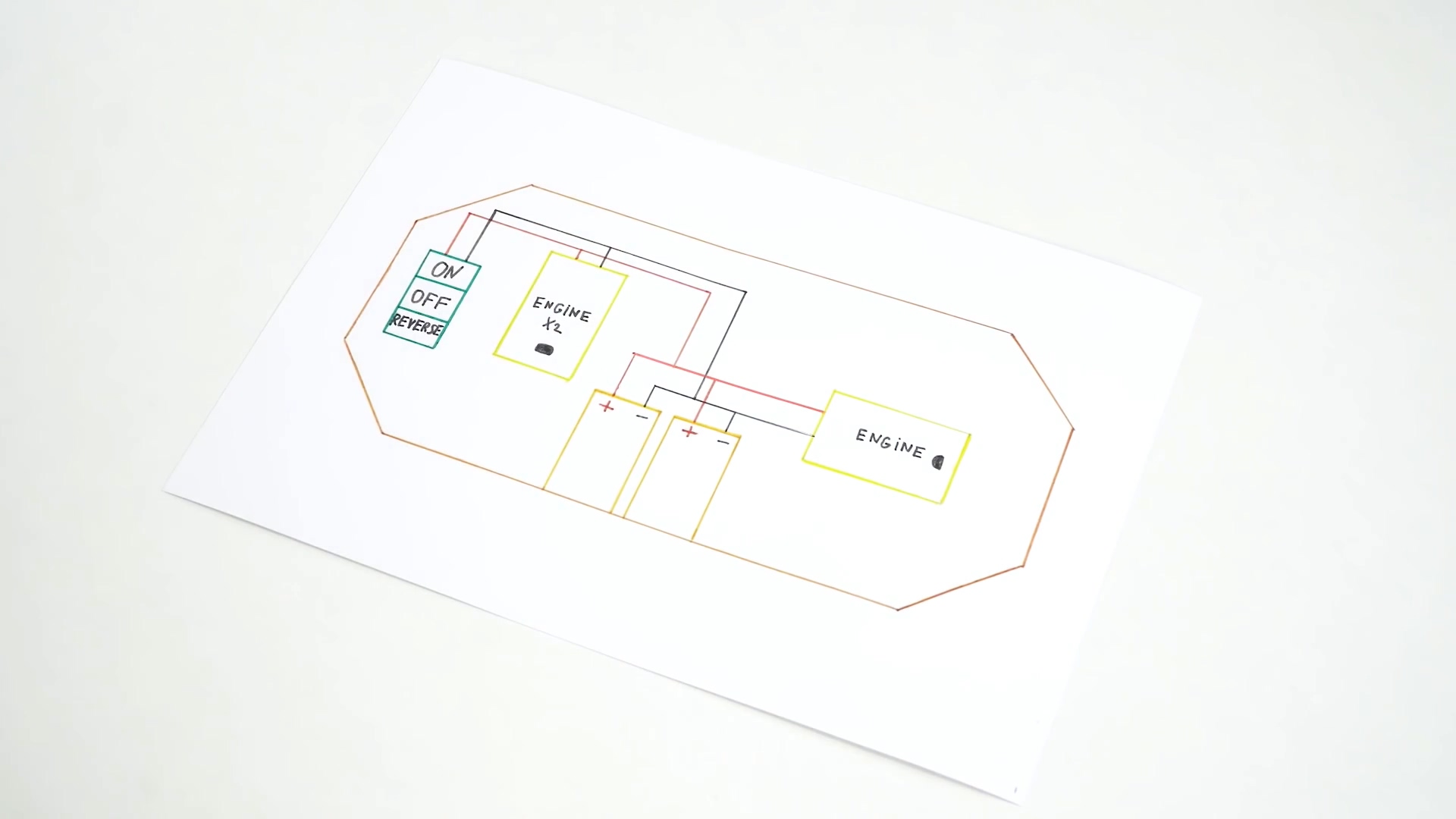

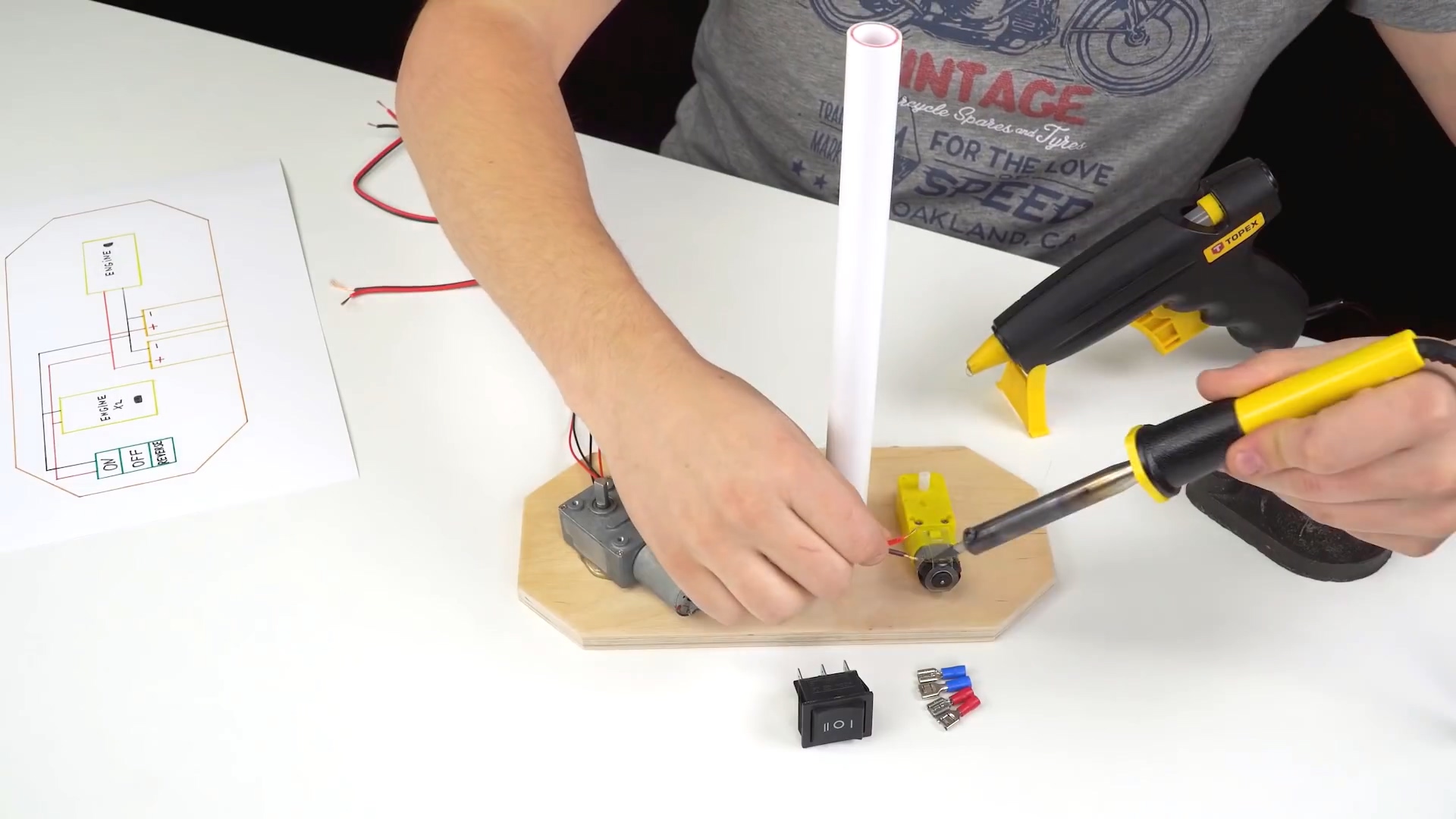

6 미리 회로도를 그려놓으면 작업 시 혼란을 겪지 않을 수 있습니다.

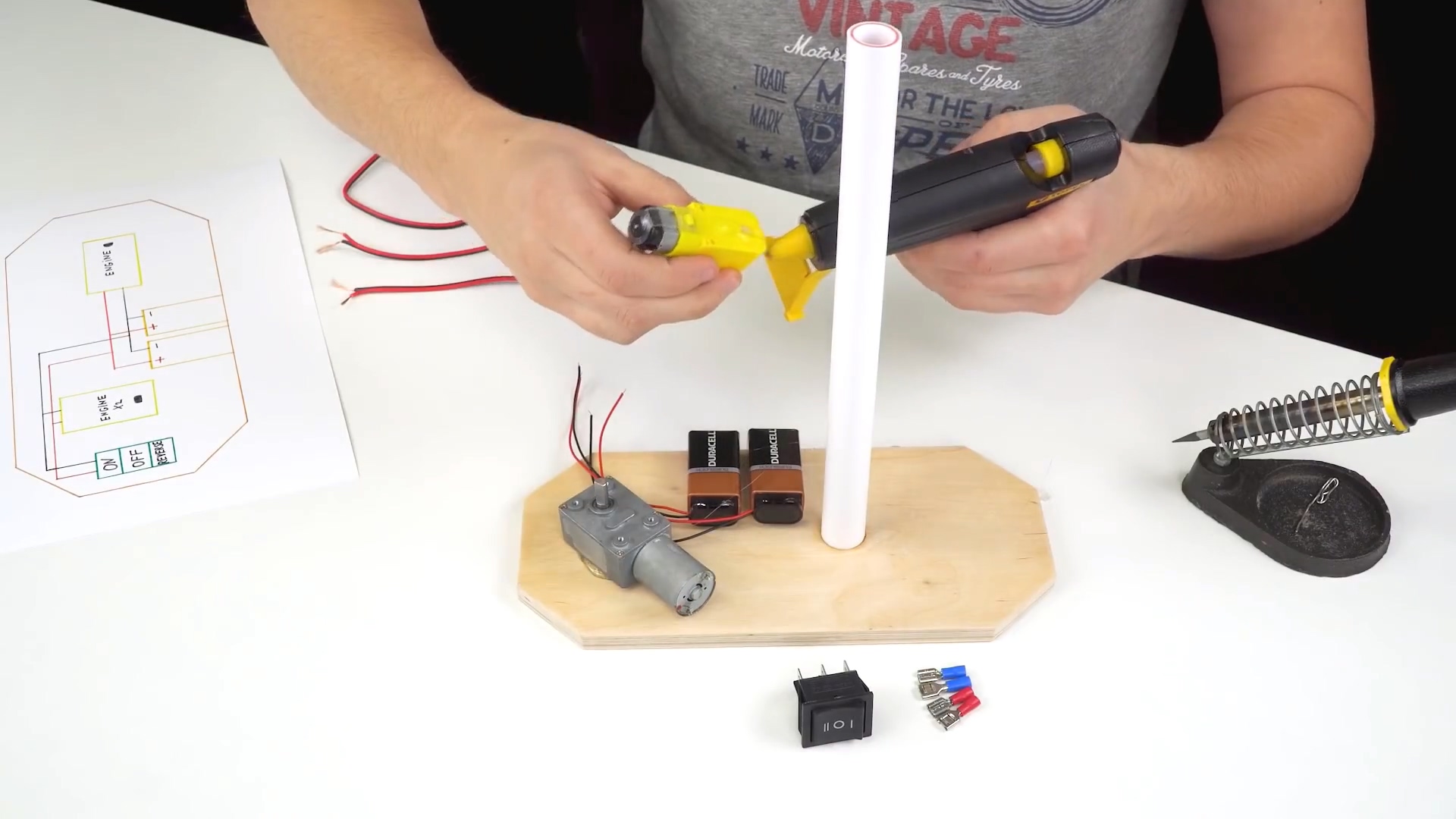

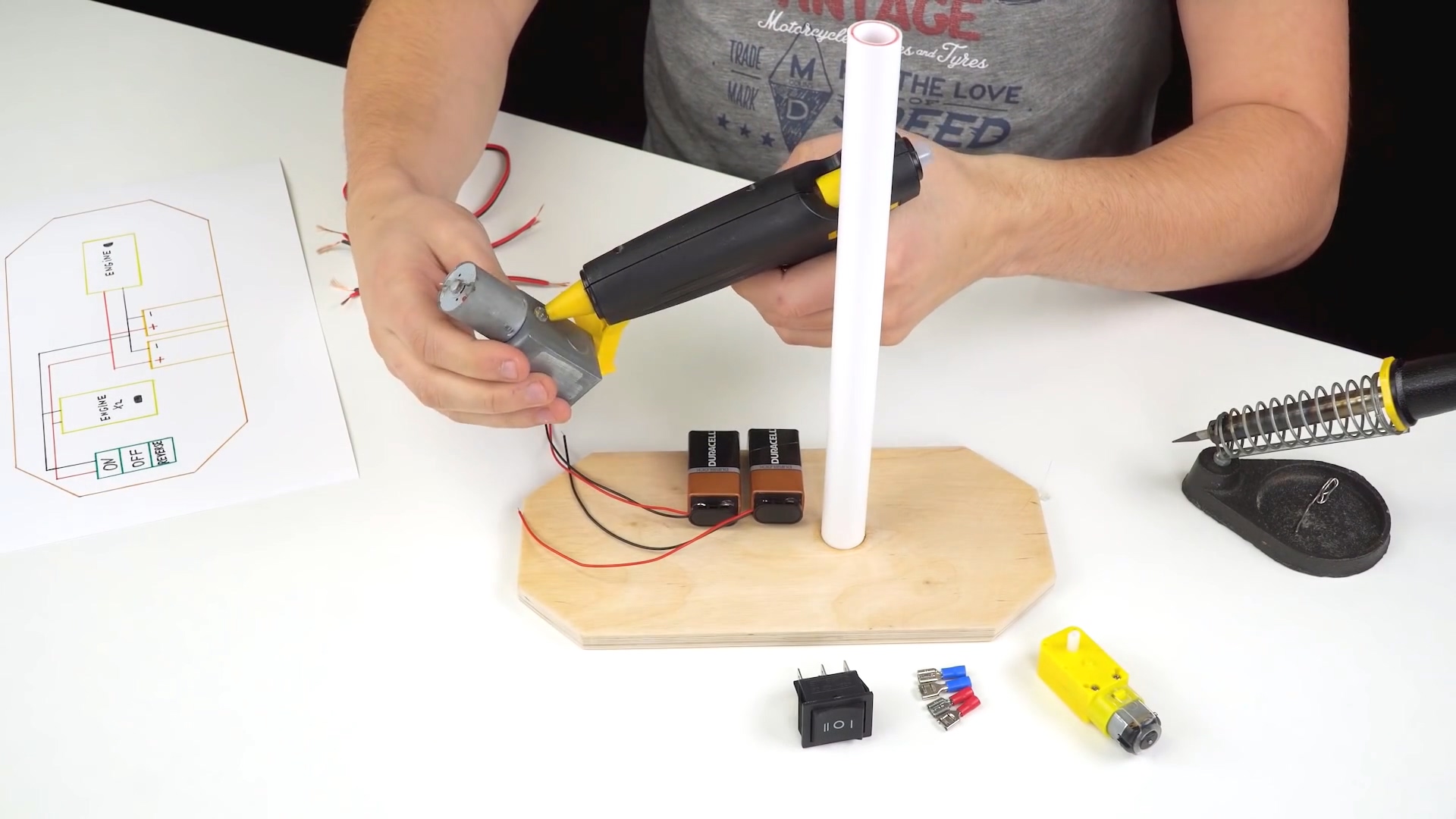

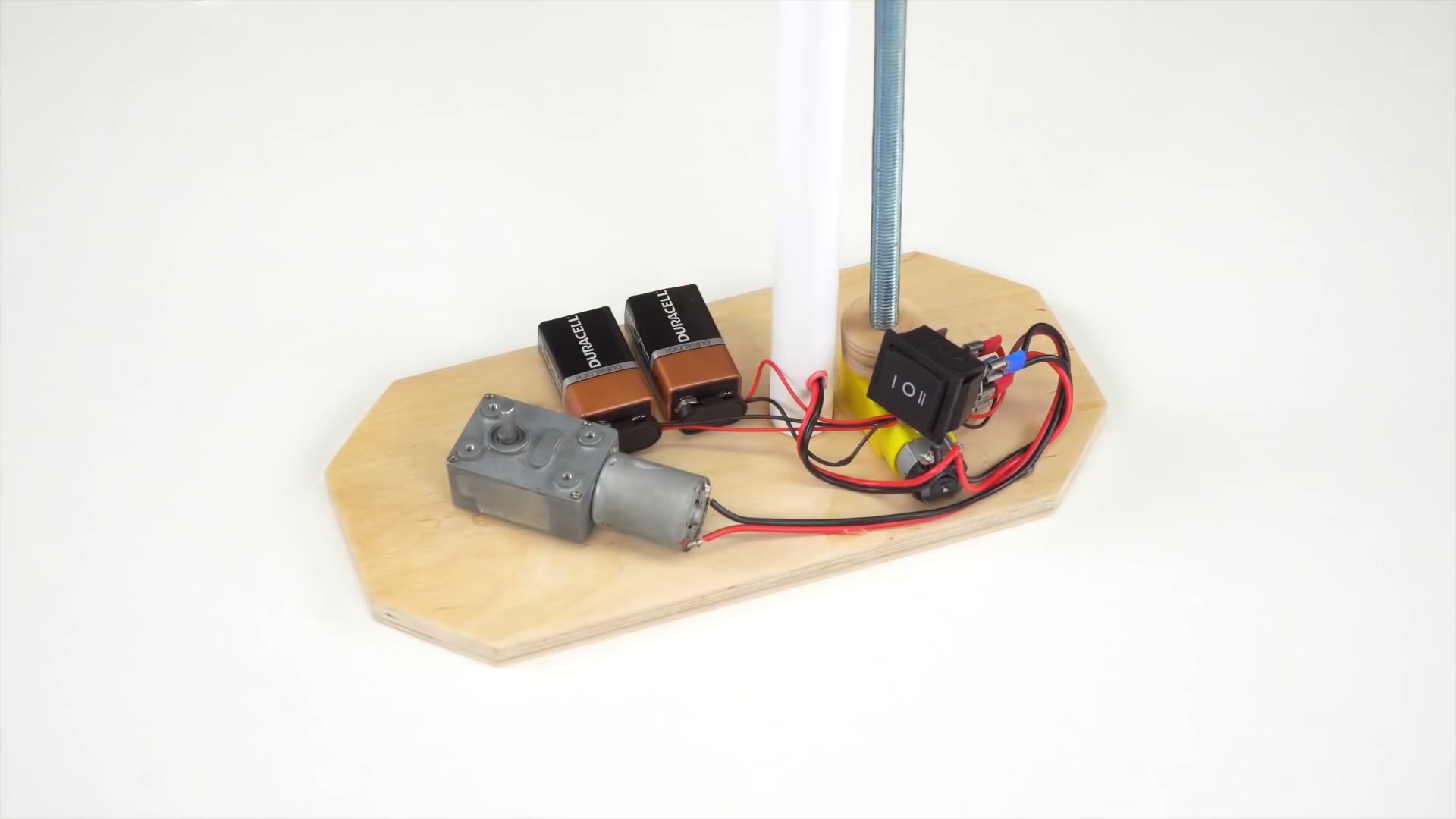

7 회로도를 참고하여 9V 건전지, DC 모터를 글루건으로 바닥판에 부착합니다.

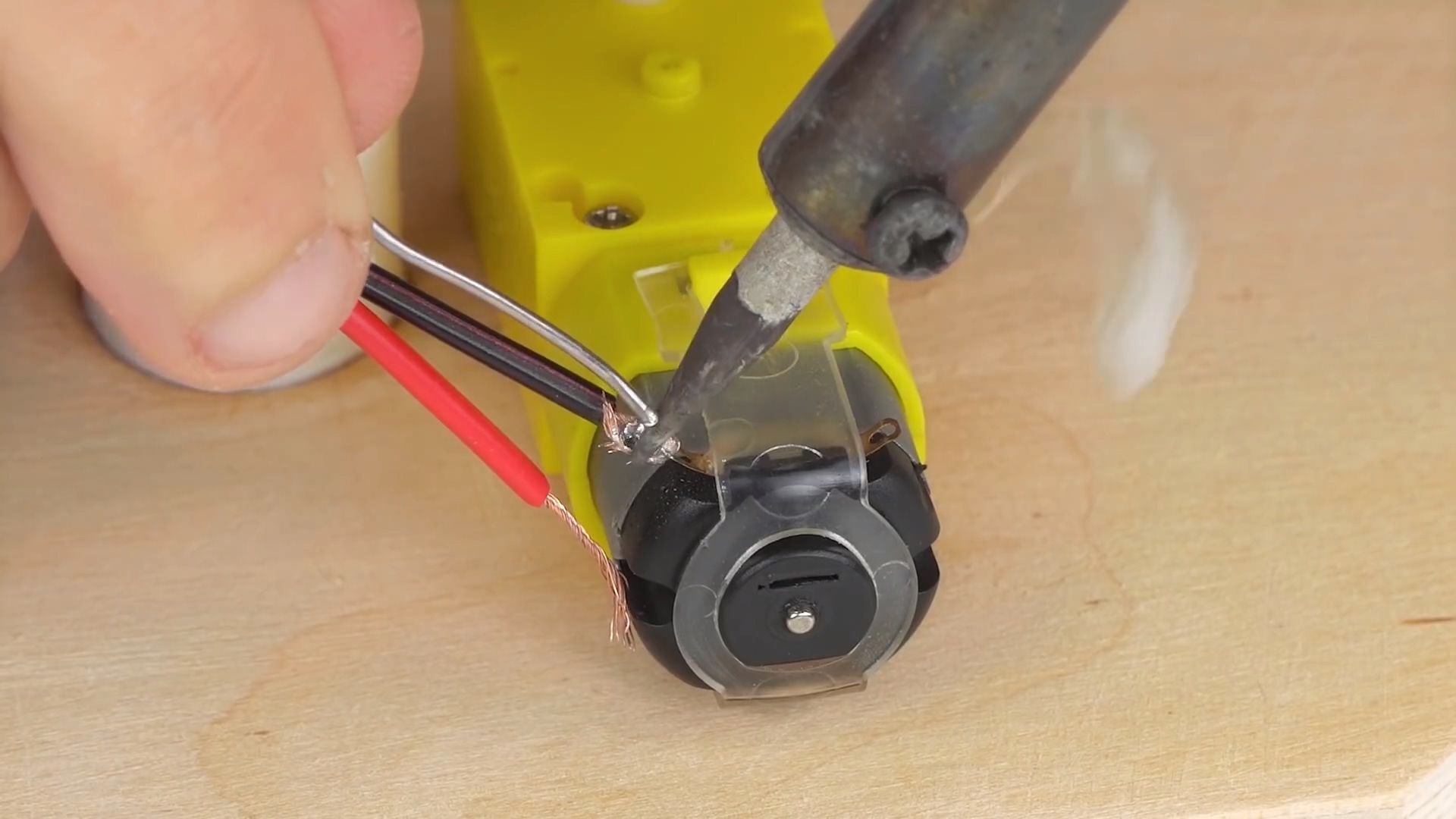

8 건전지와 DC 모터를 연결합니다.

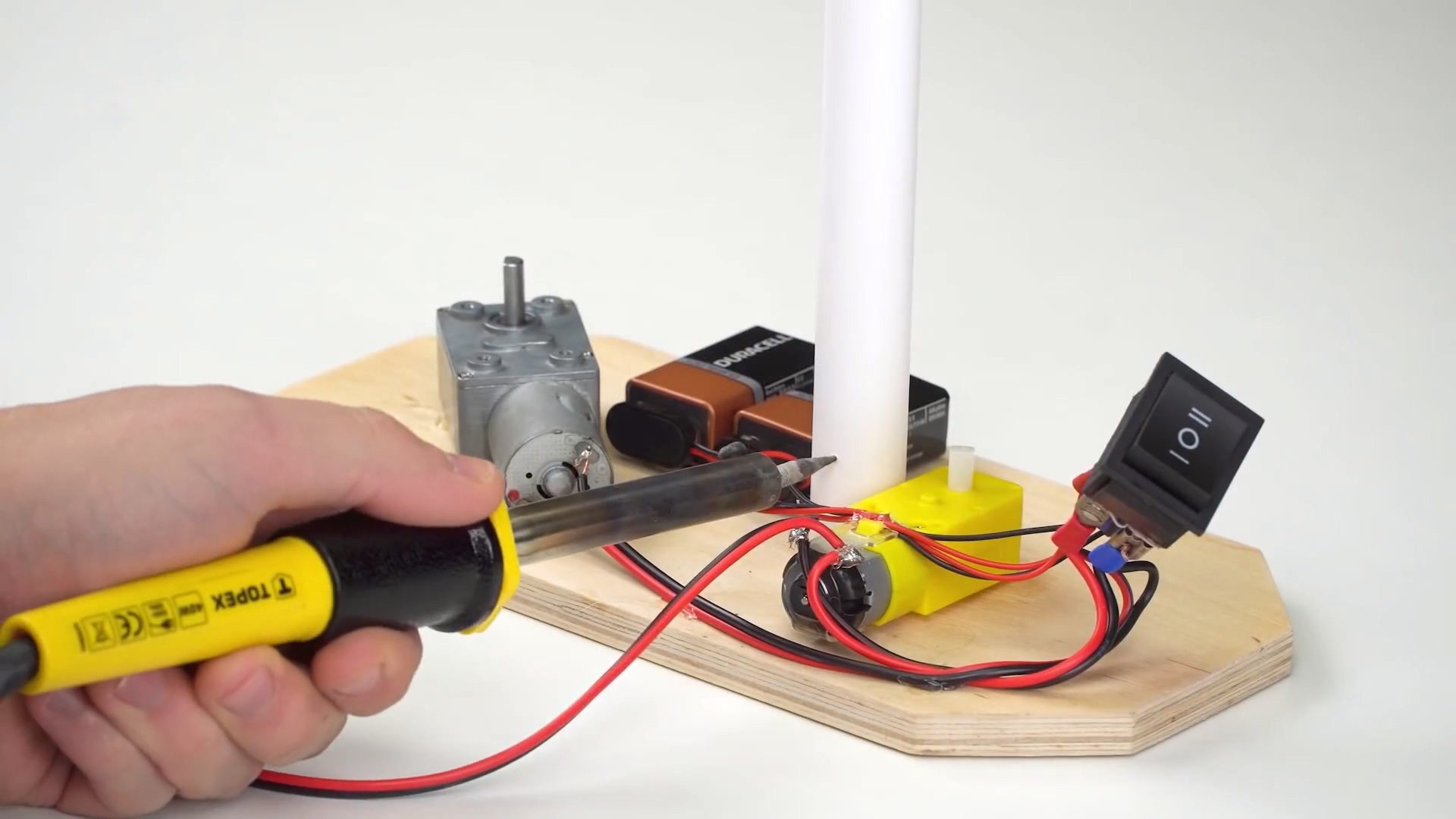

9 PVC 파이프의 하단에 인두기를 가져다 대 작은 구멍을 뚫어줍니다.
이때 연기가 많이 발생할 수 있으므로 환기가 잘 되는 곳에서 작업을 진행해주세요.

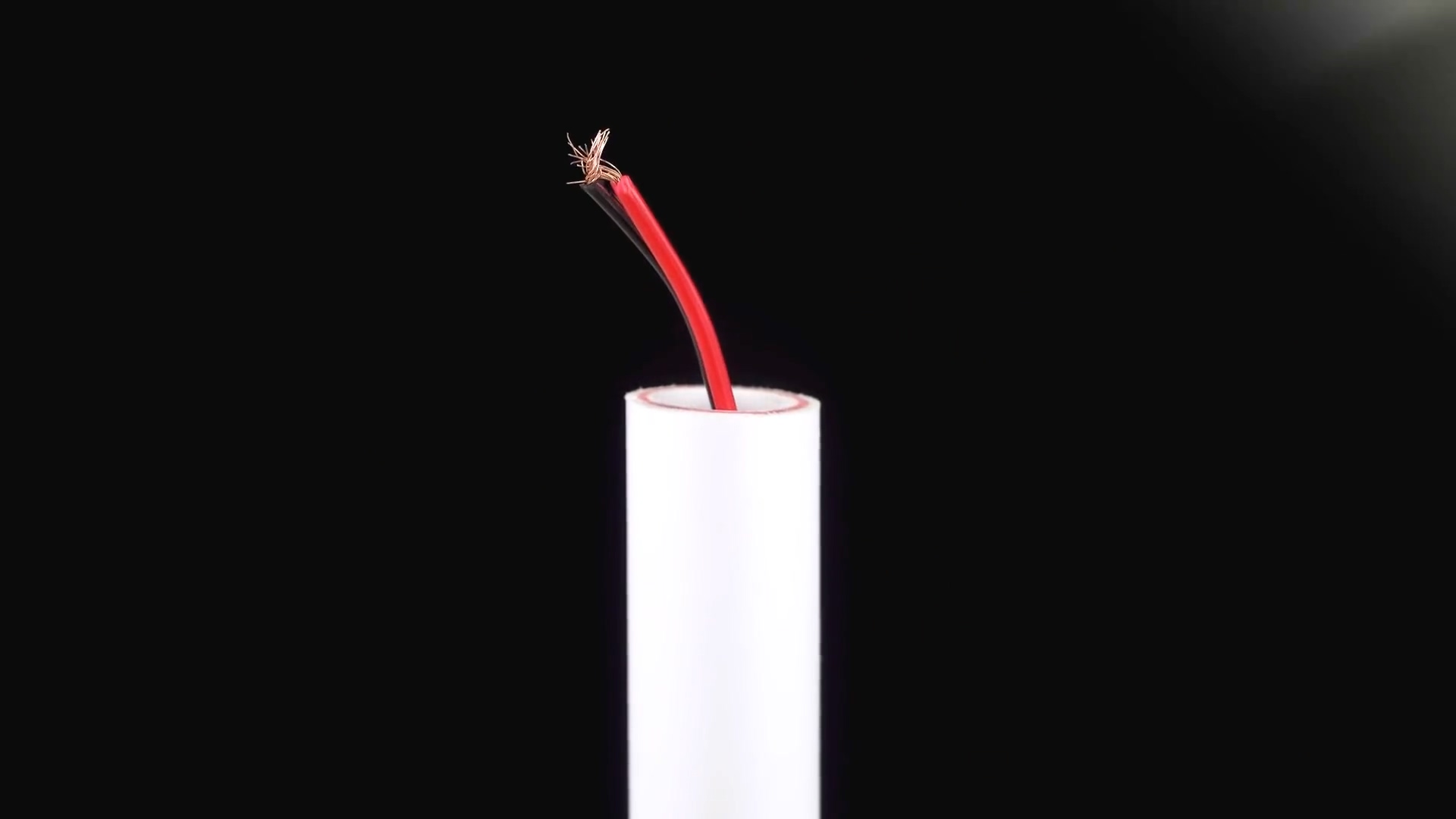

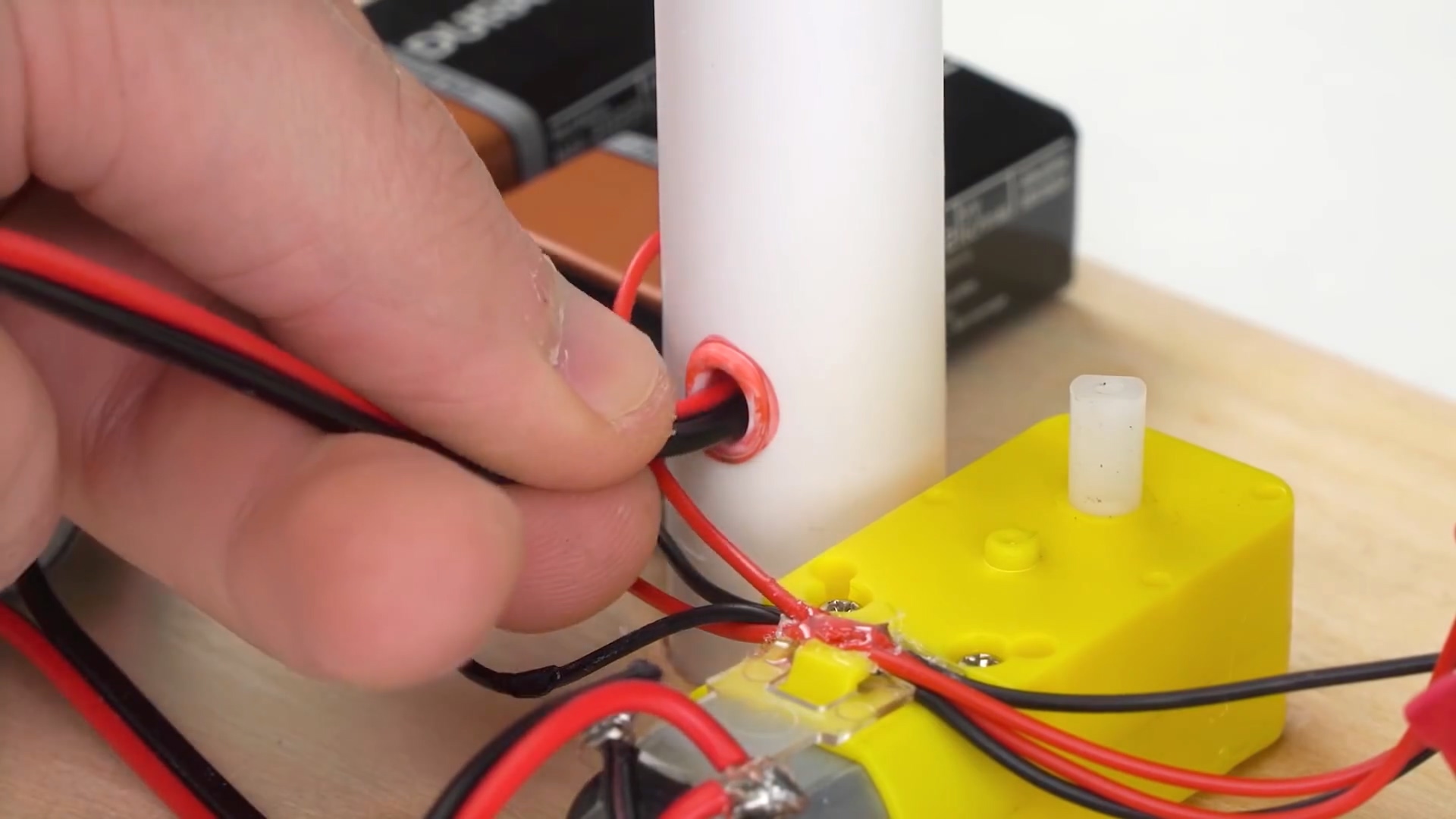

10 9에서 뚫은 구멍에 DC 모터와 연결되어 있는 와이어를 집어 넣은 후 상단 구멍으로 꺼내줍니다.

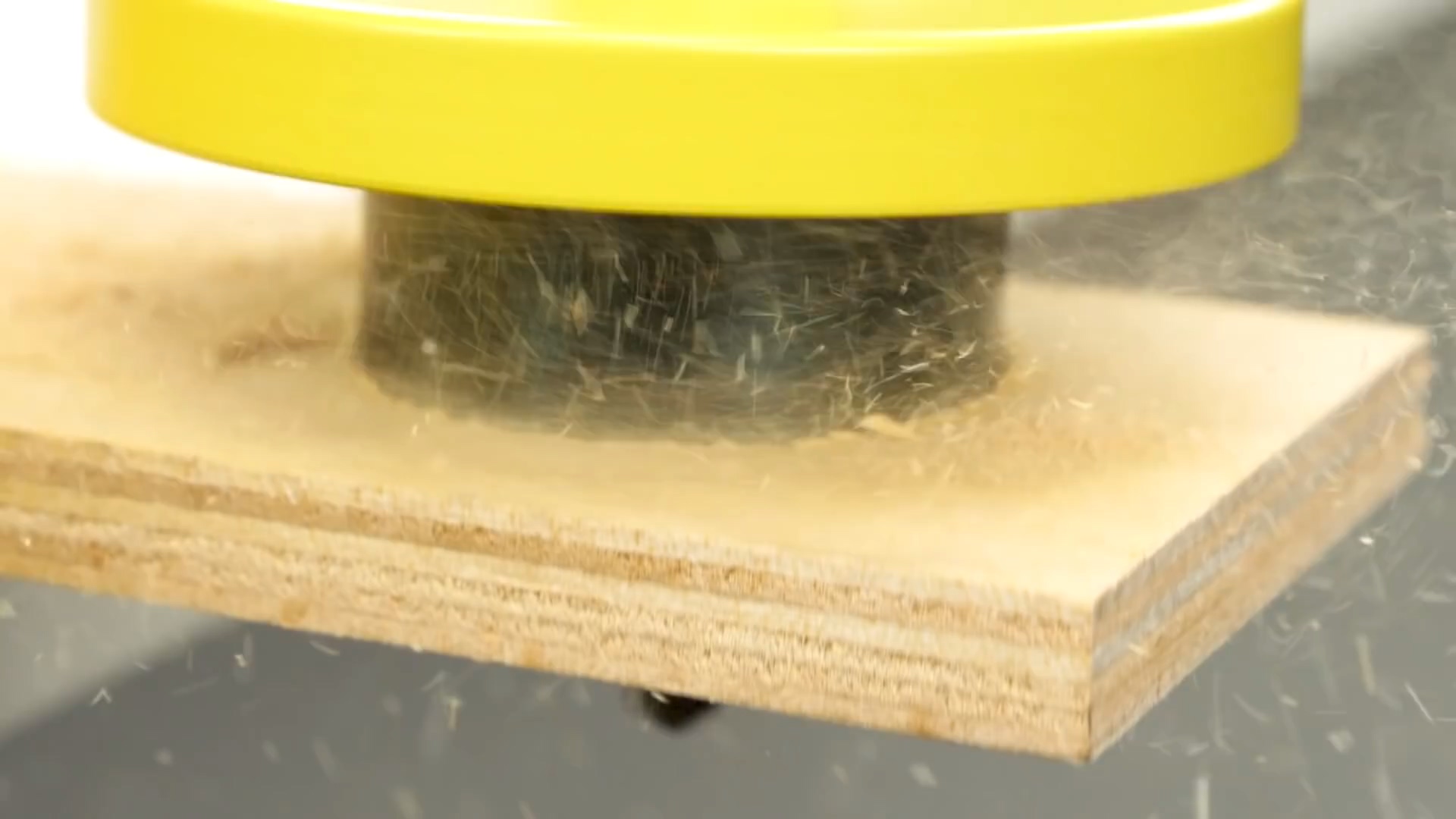

11 홀 쏘 비트로 원형의 나무 조각을 만들어 준비합니다.

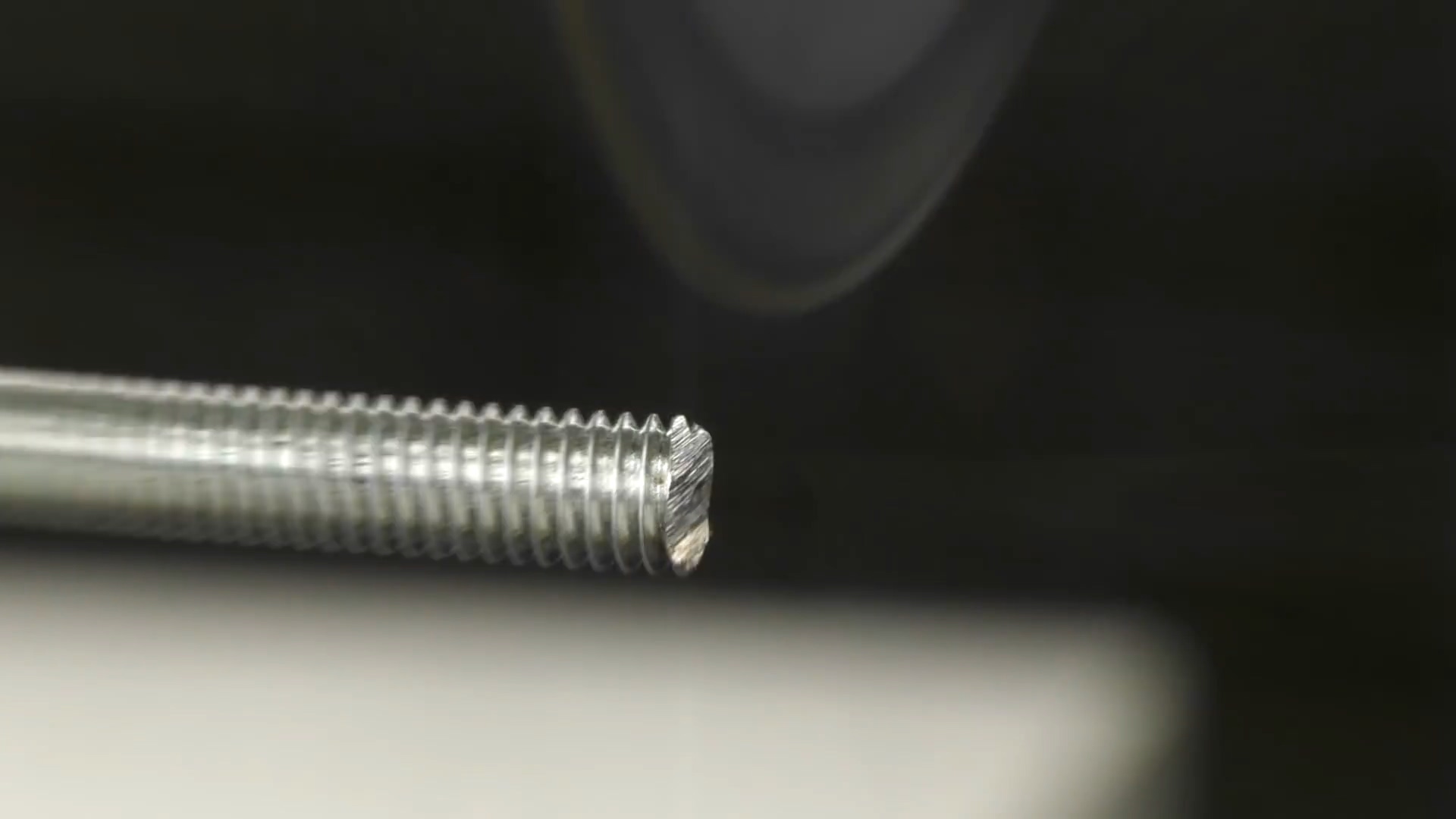

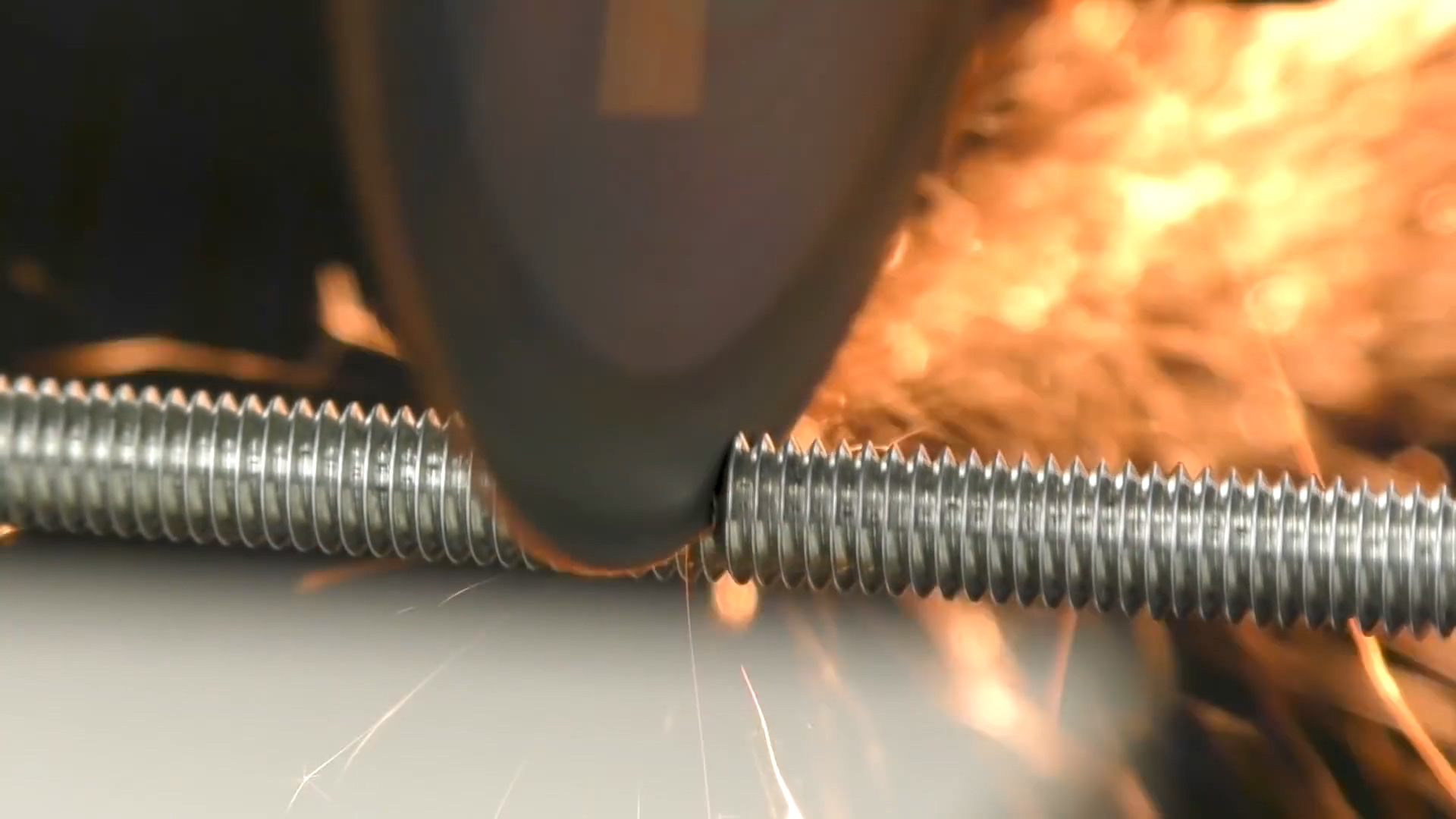

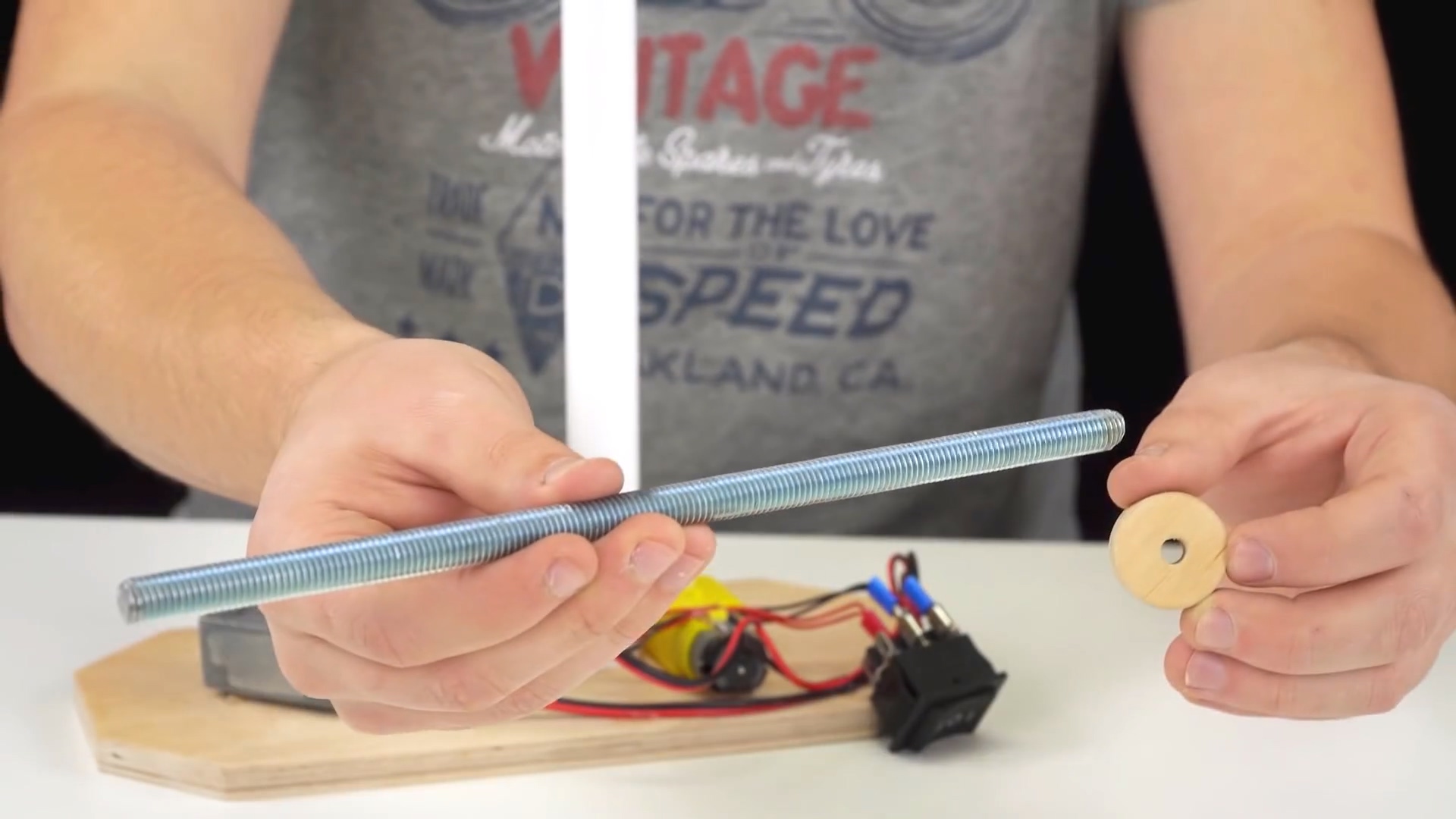

12 전산볼트(장볼트)를 PVC 파이프와 비슷한 길이로 재단합니다.

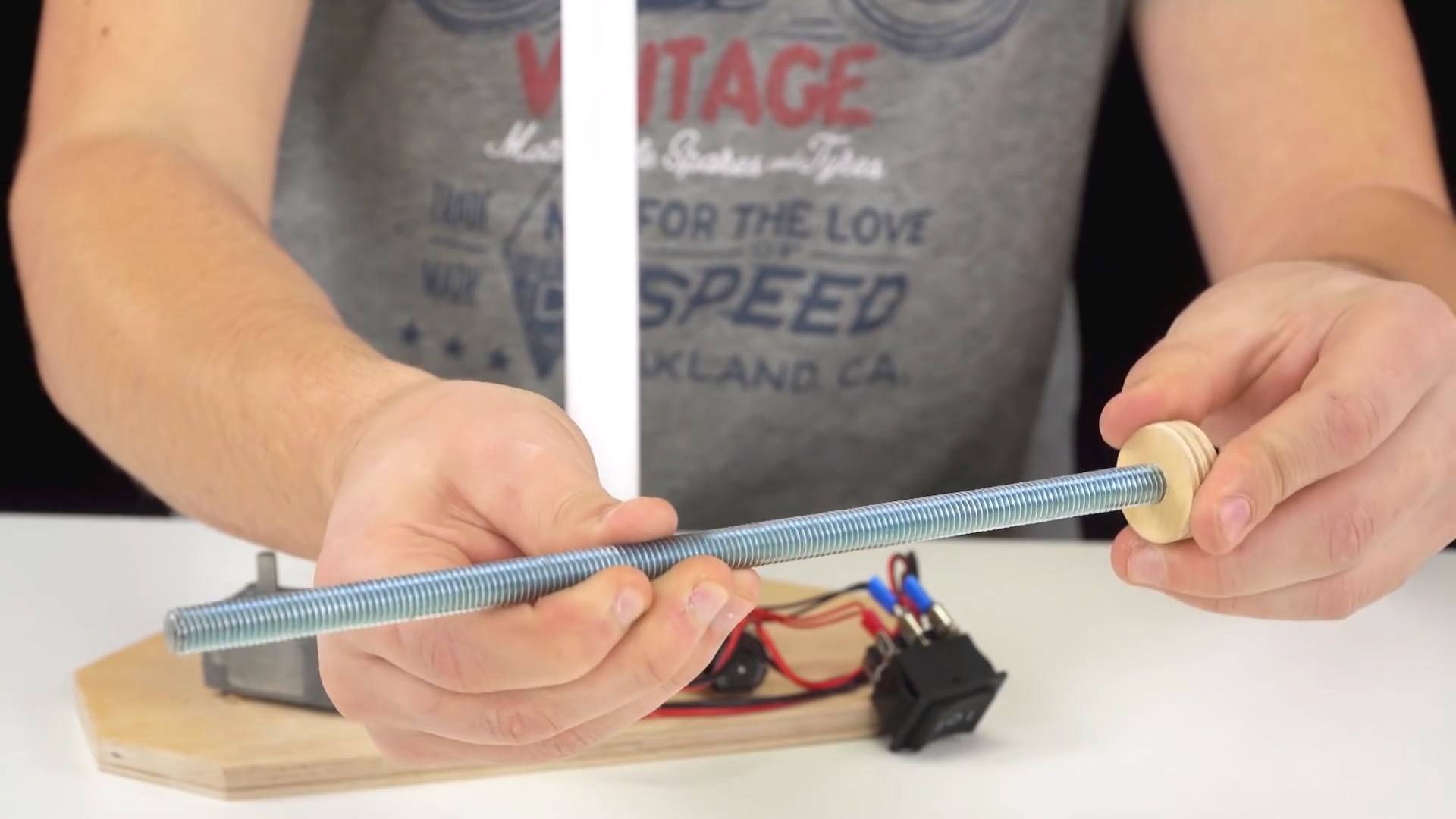

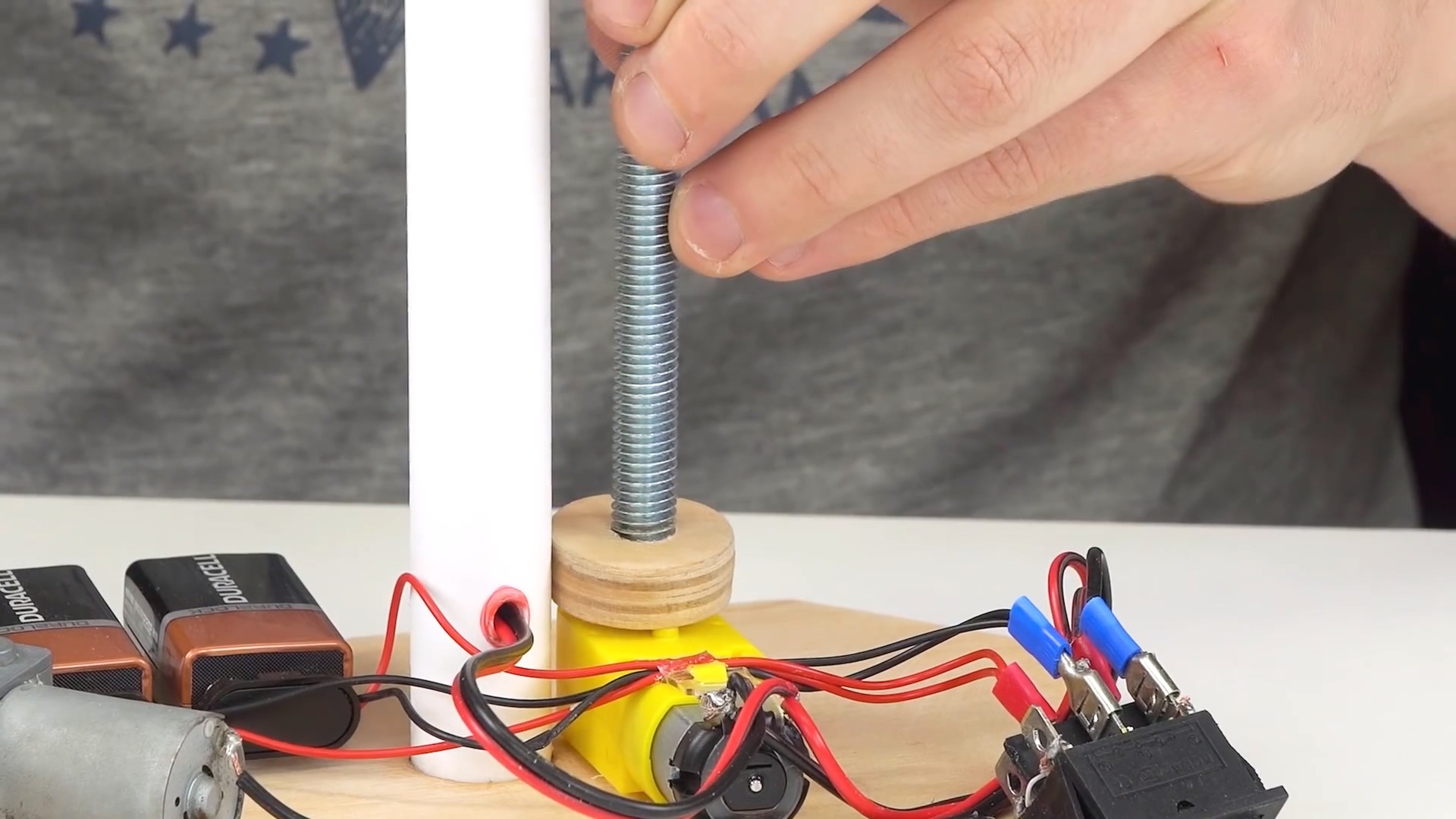

13 11과 12에서 만든 재료들을 결합해주세요.
14 13에서 만든 부품에서 나무 조각이 끼워진 부분이 아래쪽(DC 모터 쪽)을 향하게 연결합니다.
DC 모터 작동 시 해당 부품이 회전해야 하기 때문에 접착제 등으로 고정시킬 경우 모터까지 붙이지 않도록 주의합니다.

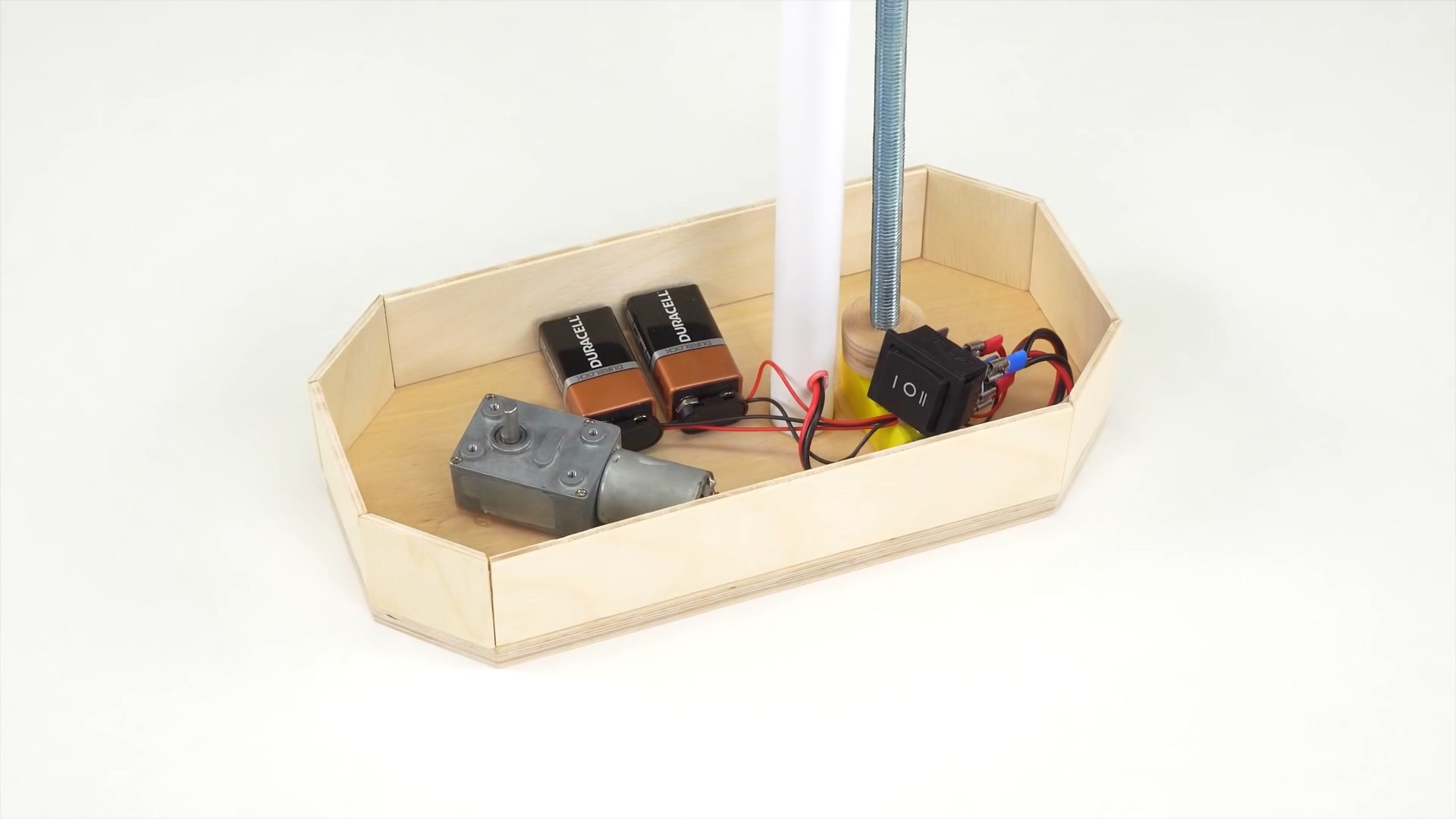

15 14까지 회로 연결이 완료되었으면 옆면 만들어 회로를 감싸줍니다.

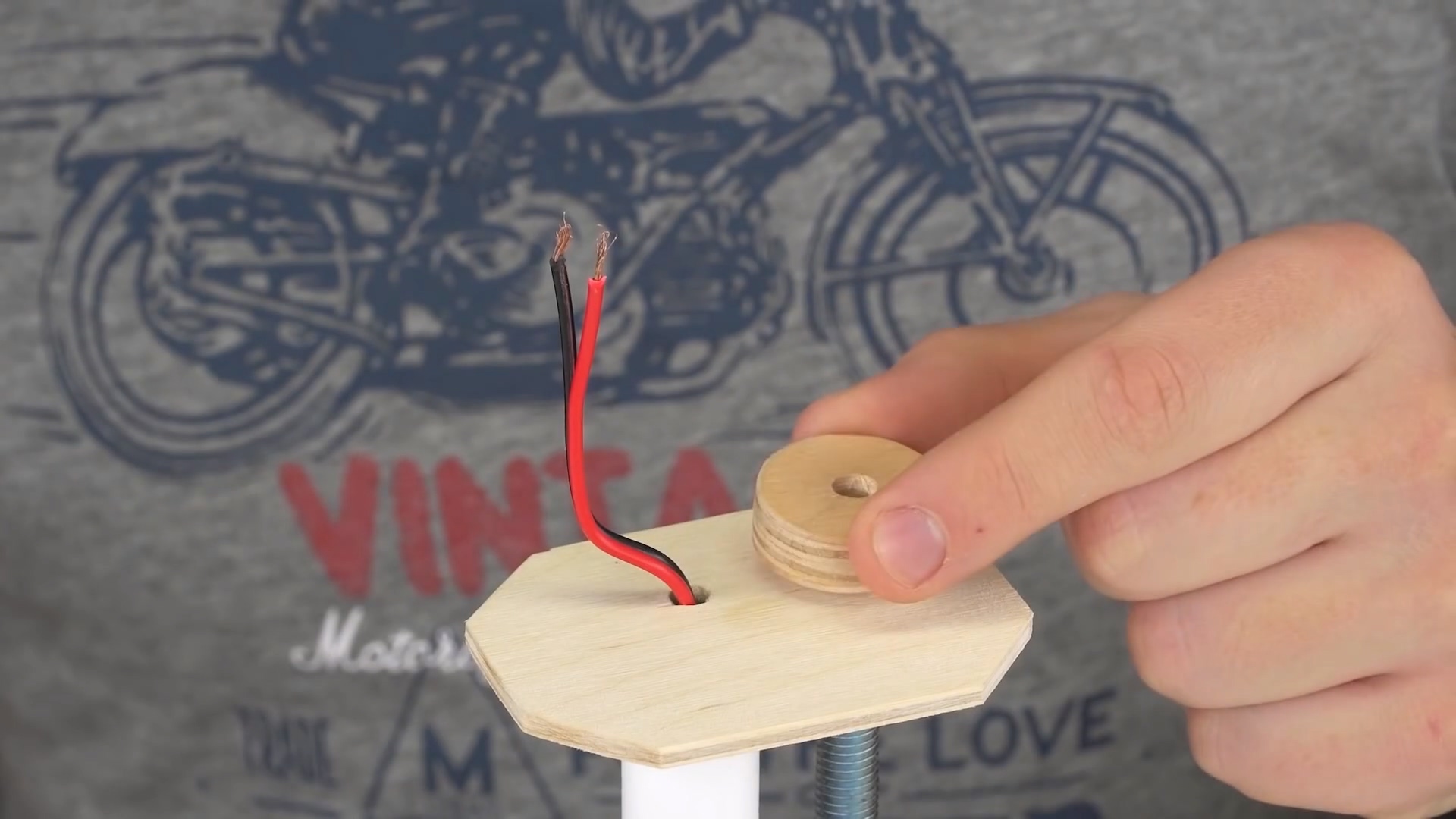

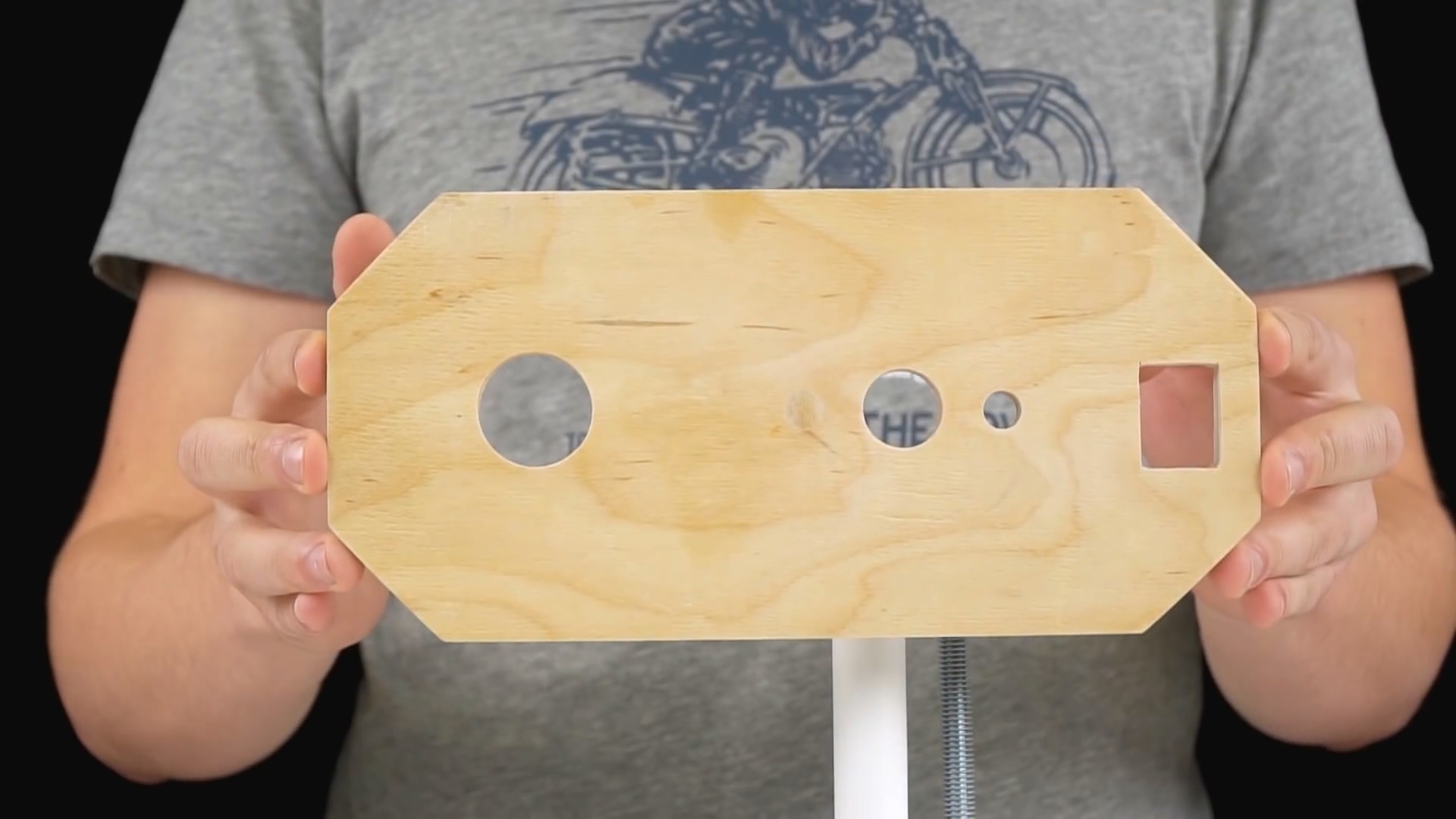

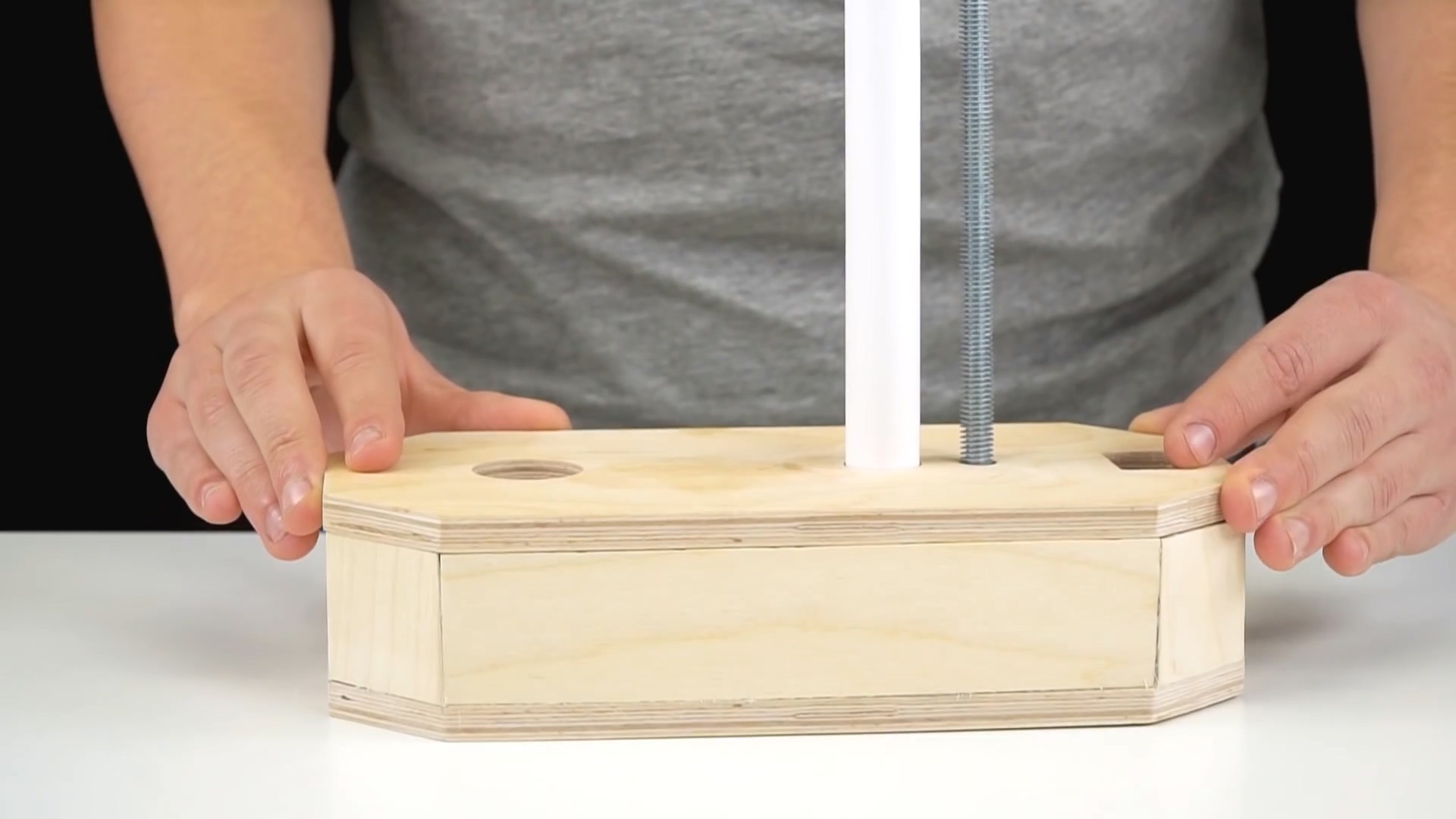

16 2에서 미리 만들었던 뚜껑에 위 사진과 같이 모듈 및 필러 이동용 부품(플라스틱 파이프, 전산볼트 등)의 위치에 맞는 구멍을 뚫어줍니다.
준비가 되었으면 뚜껑을 덮어줍니다.

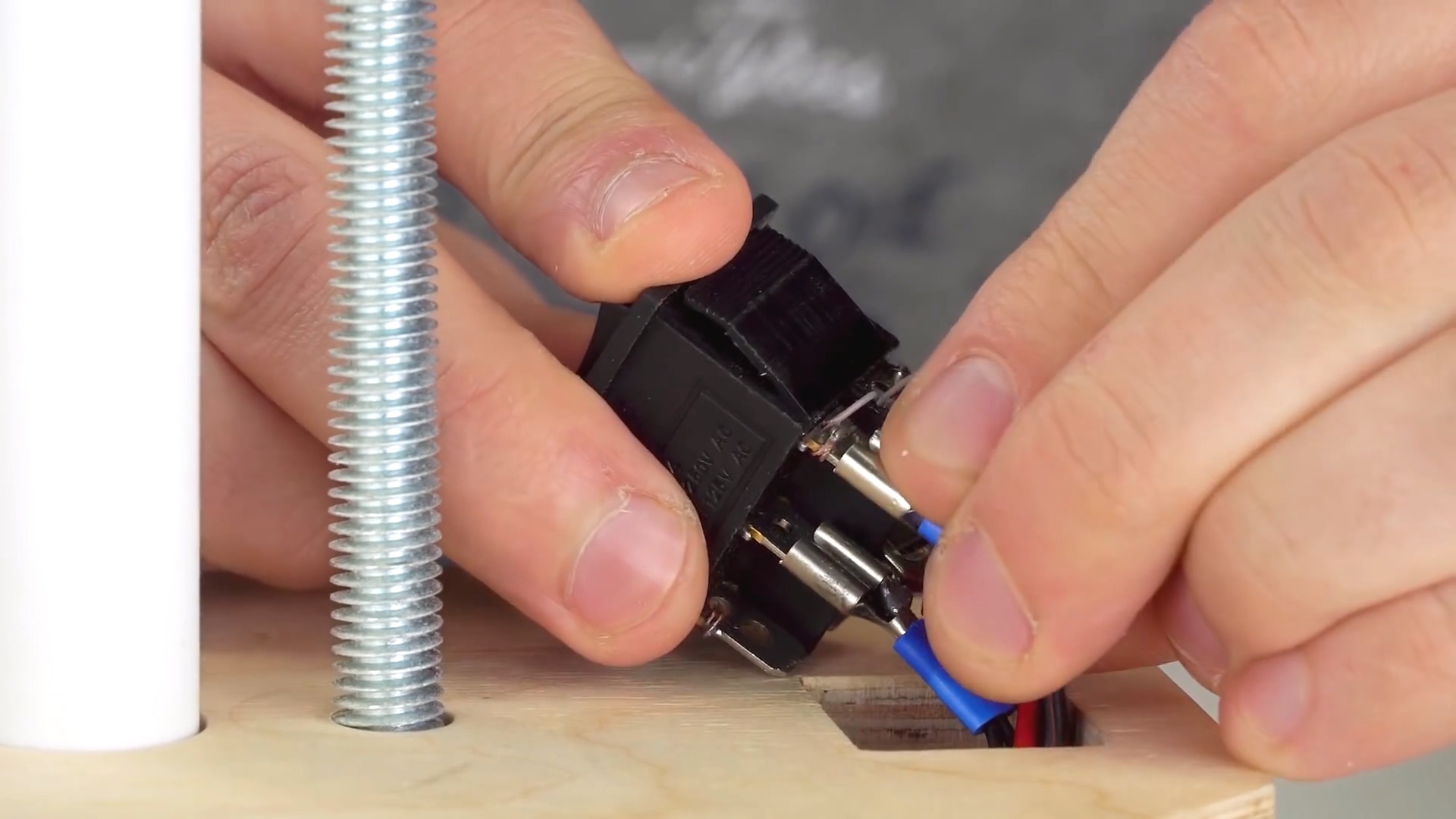

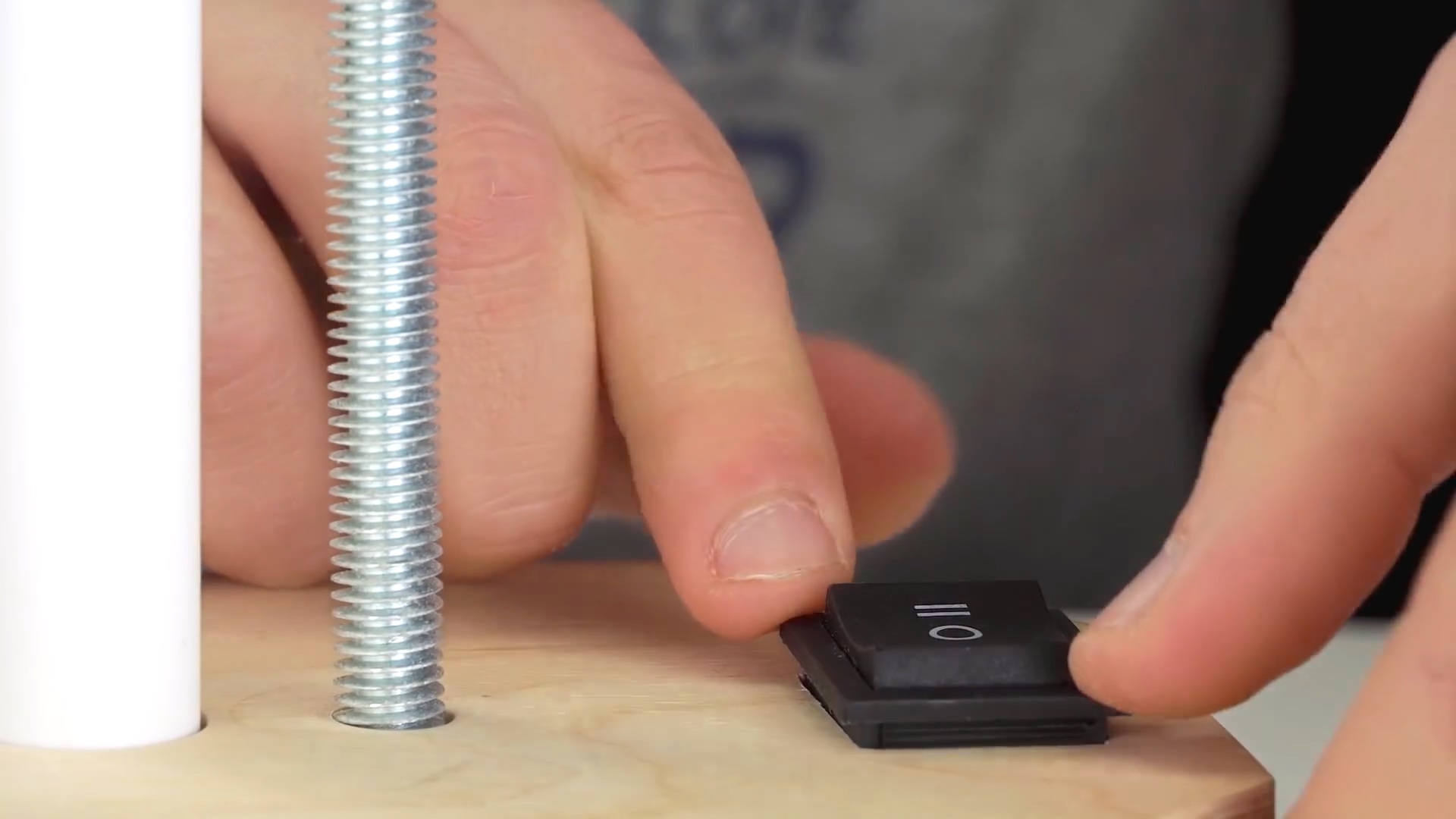

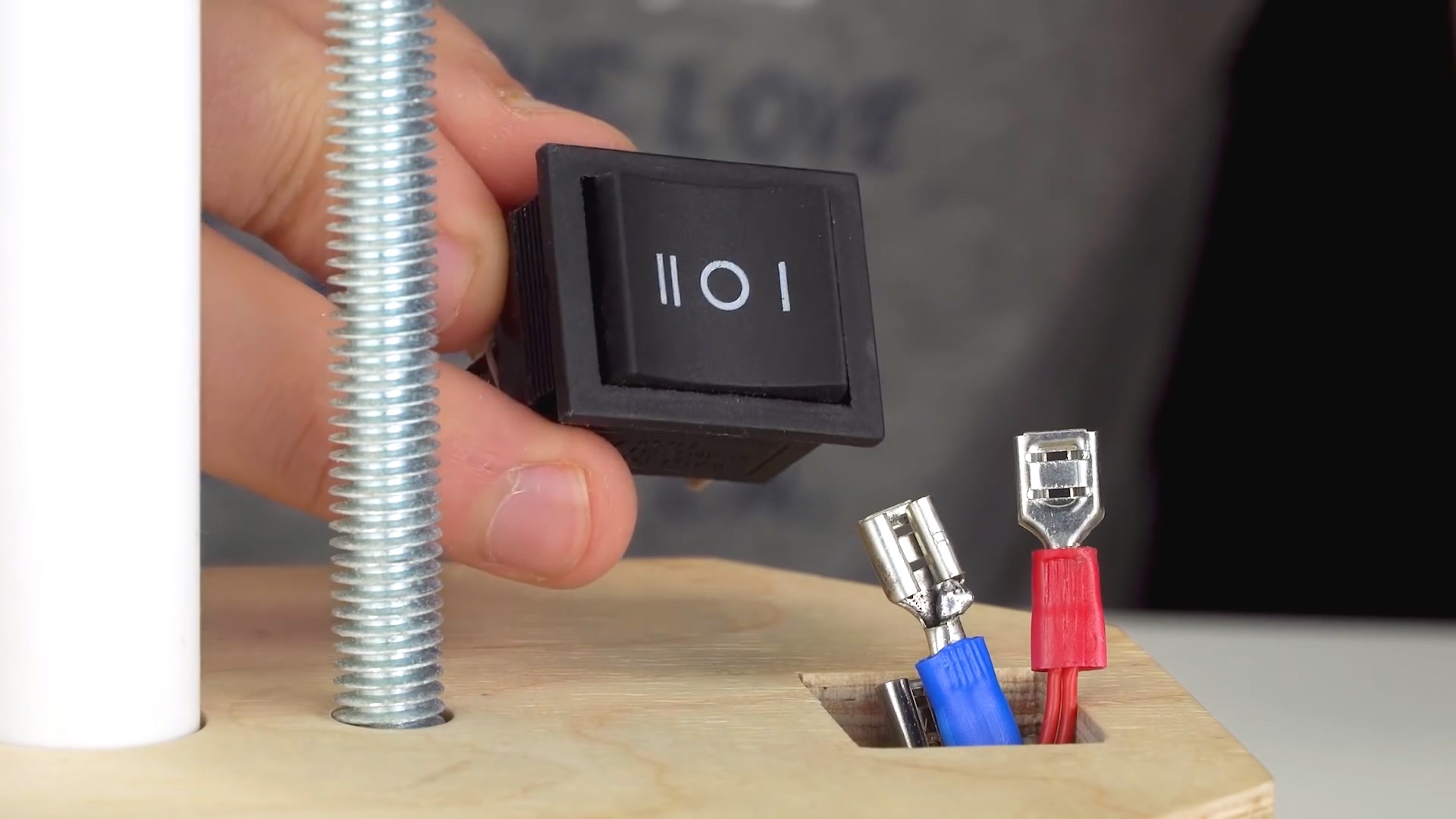

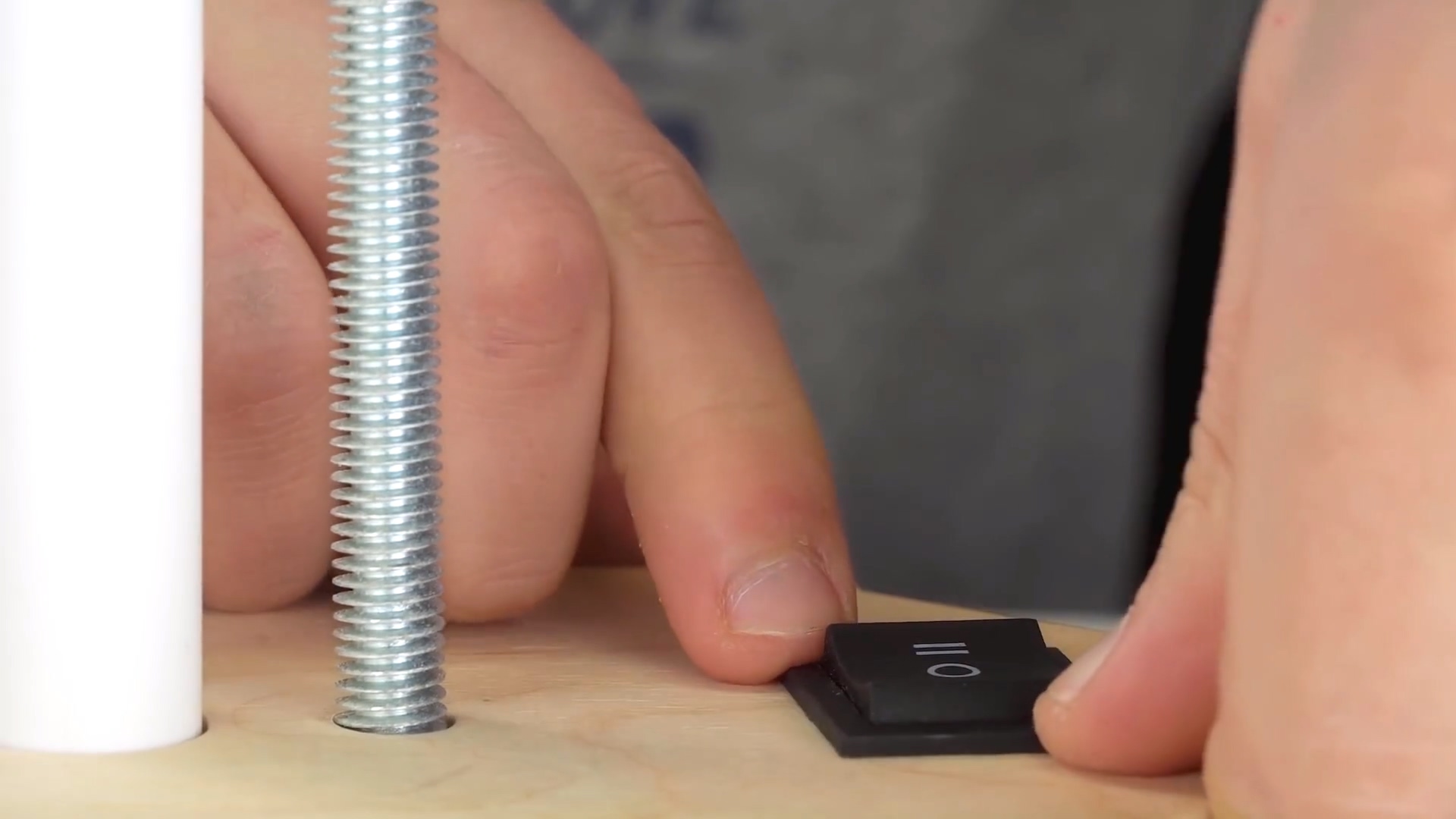

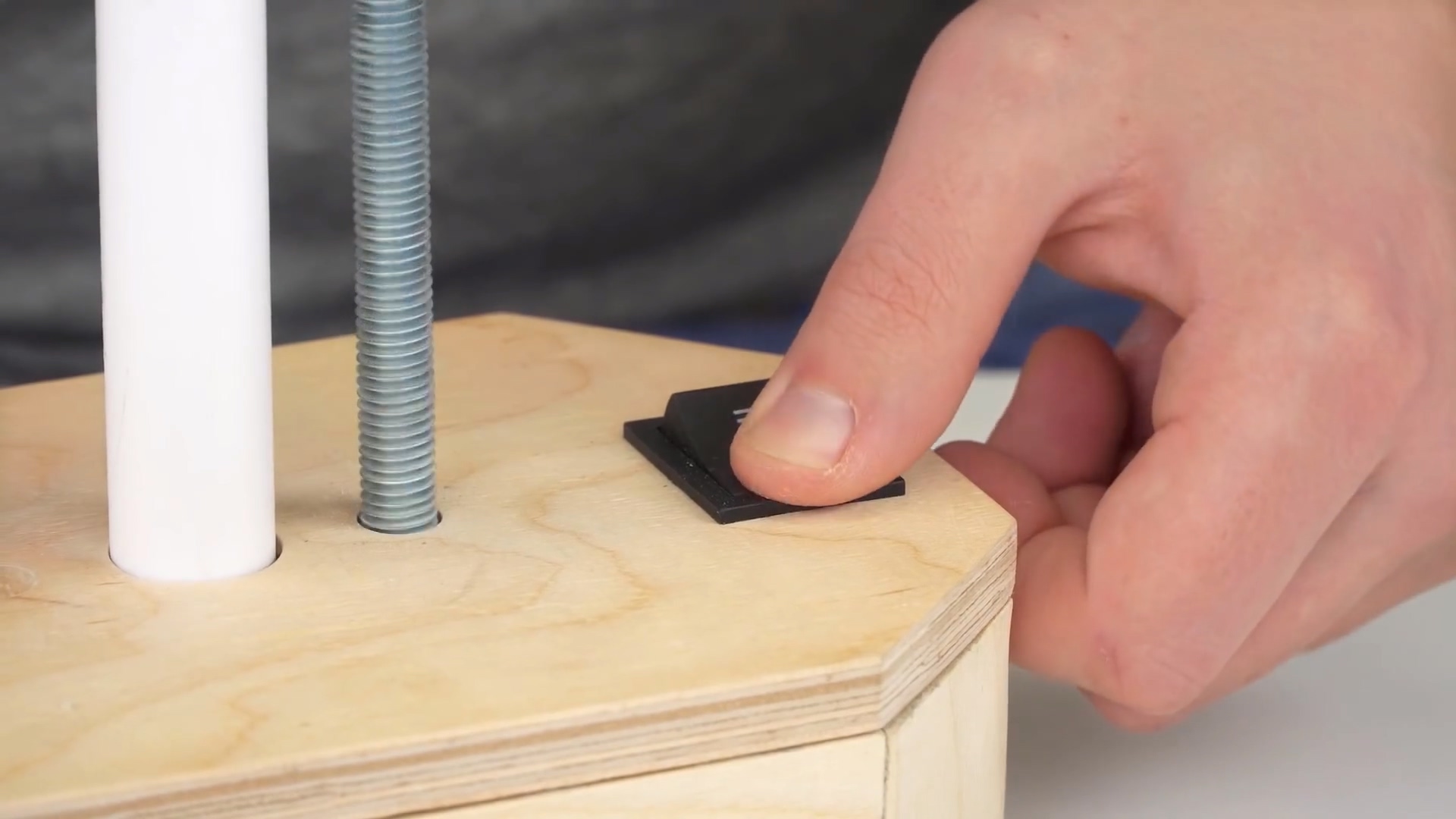

17 토글 스위치에 +, - 케이블을 연결하고 구멍에 맞춰 끼워줍니다.

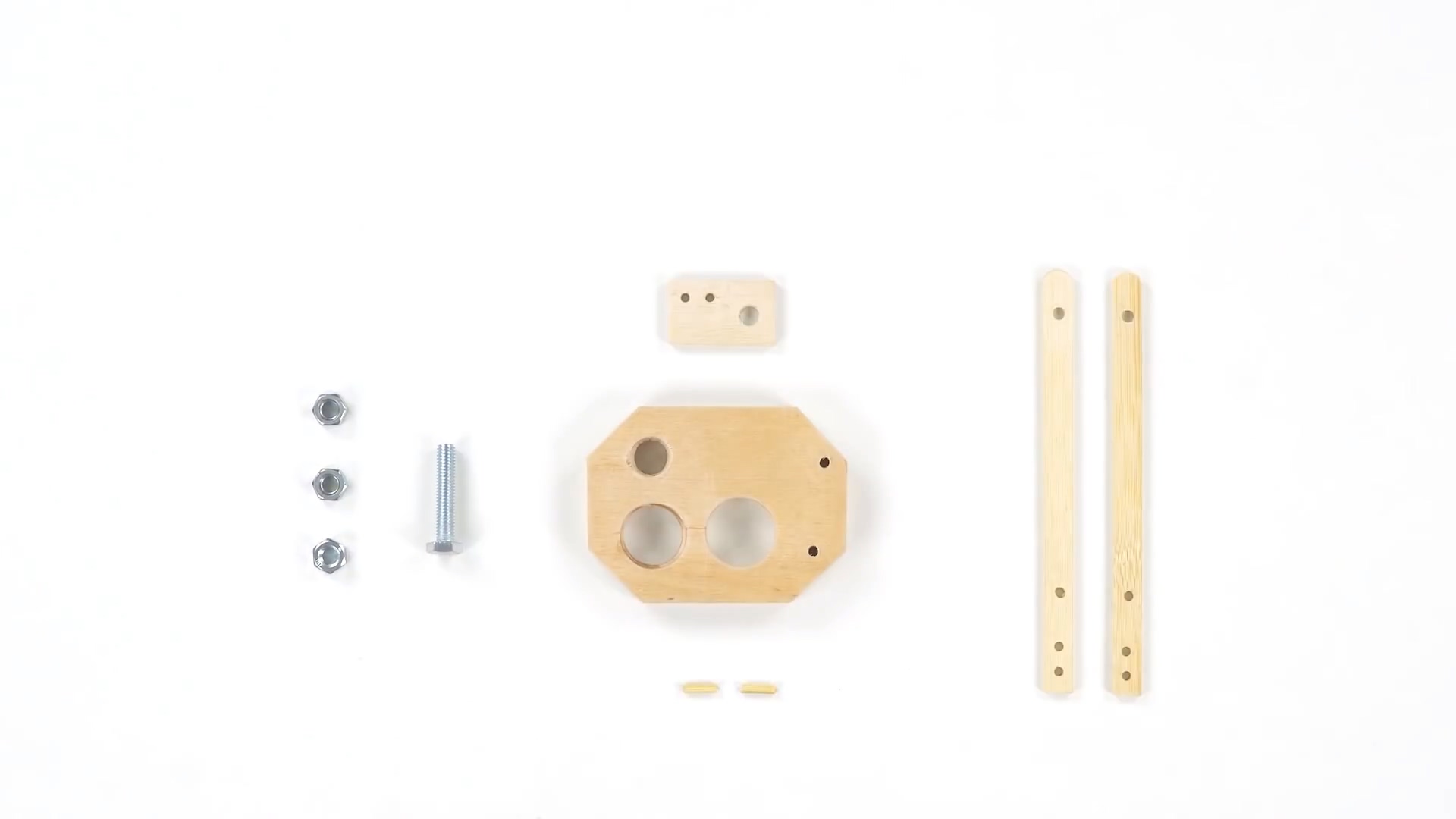

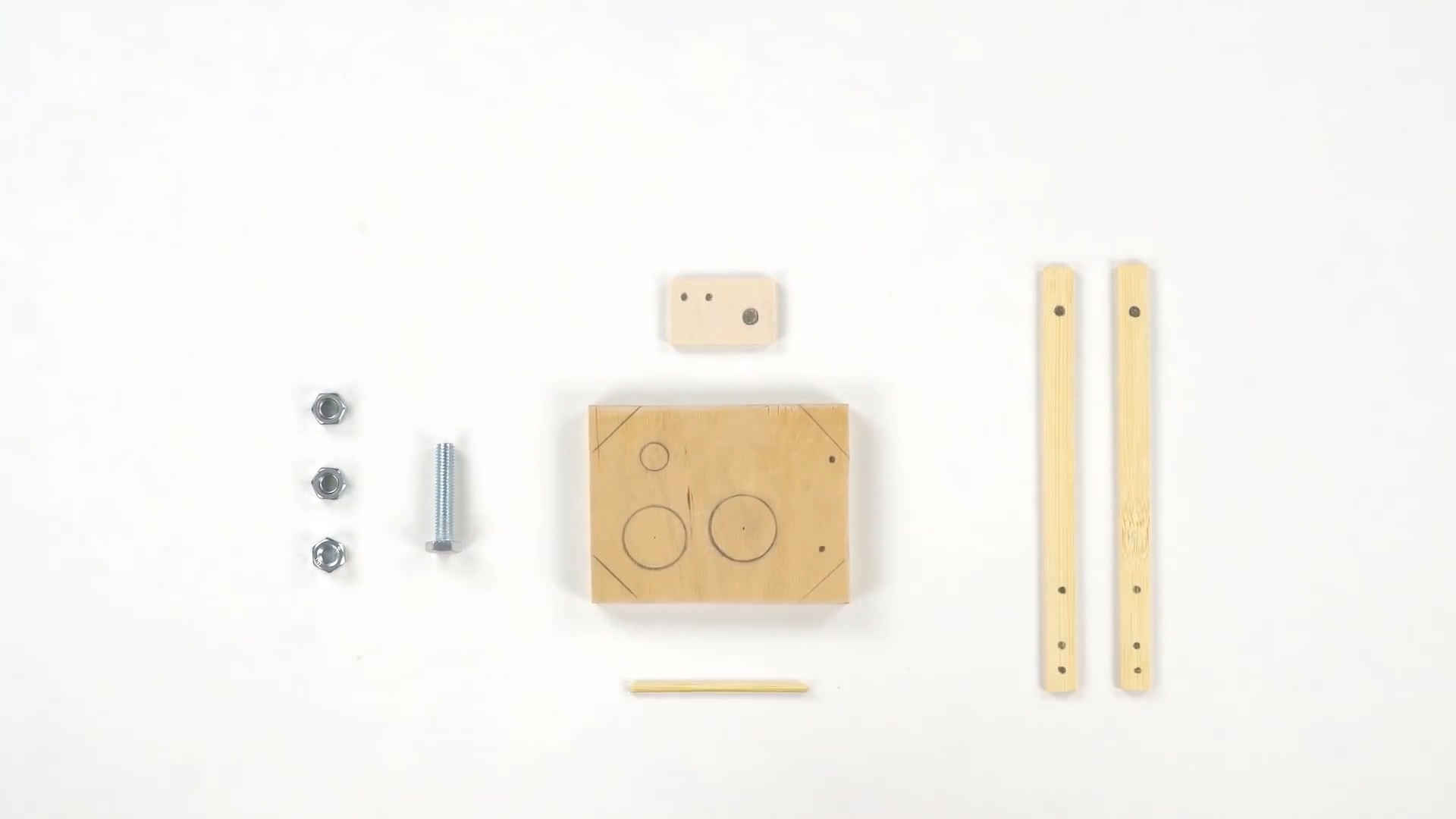

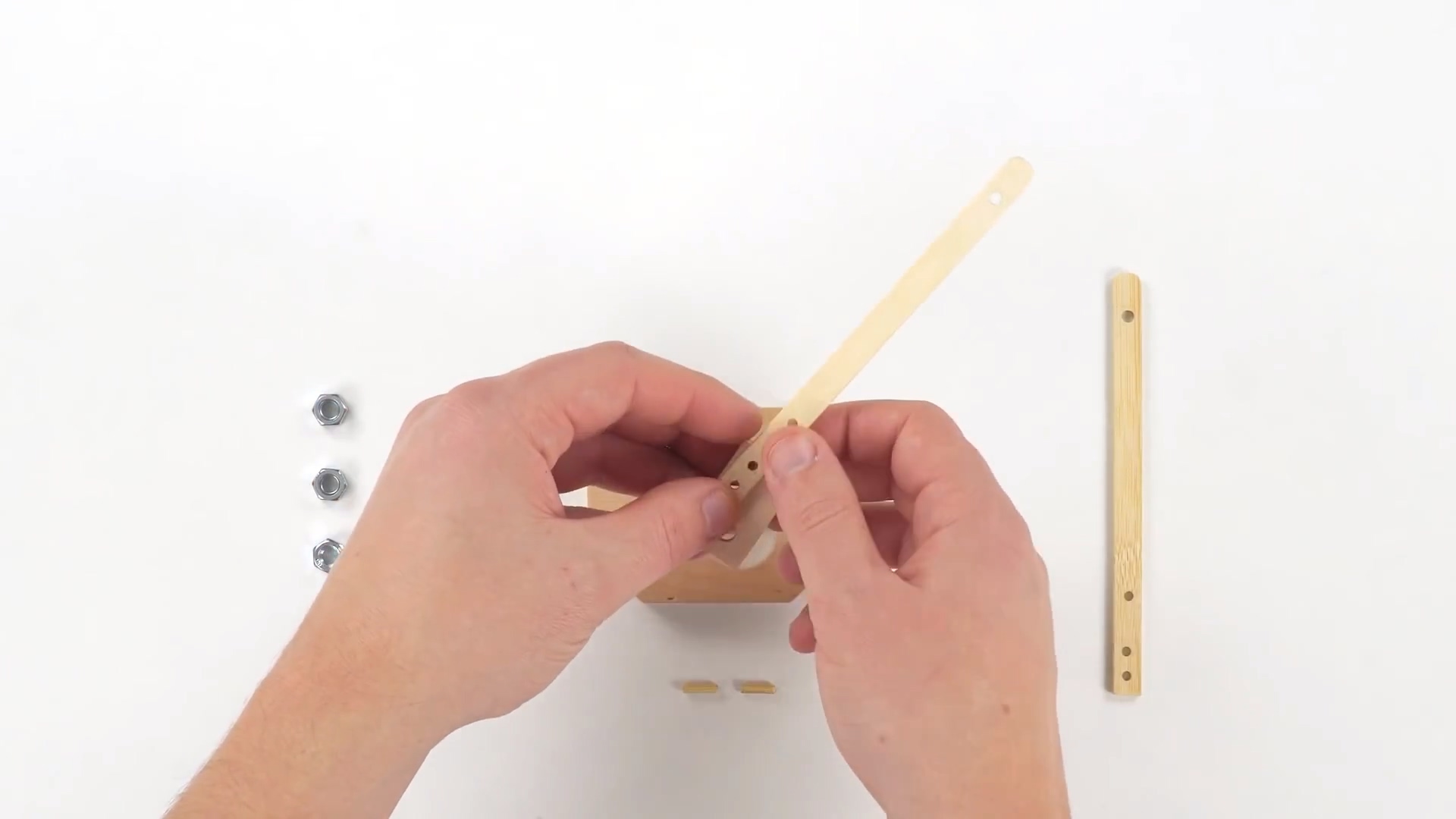

18 위 사진을 참고하여 너트 3개, 볼트 하나, 나무 꼬치 1개, 나무 막대 2개, 나무 합판 2개를 준비합니다.
표시한 위치에 맞게 재단해주세요.

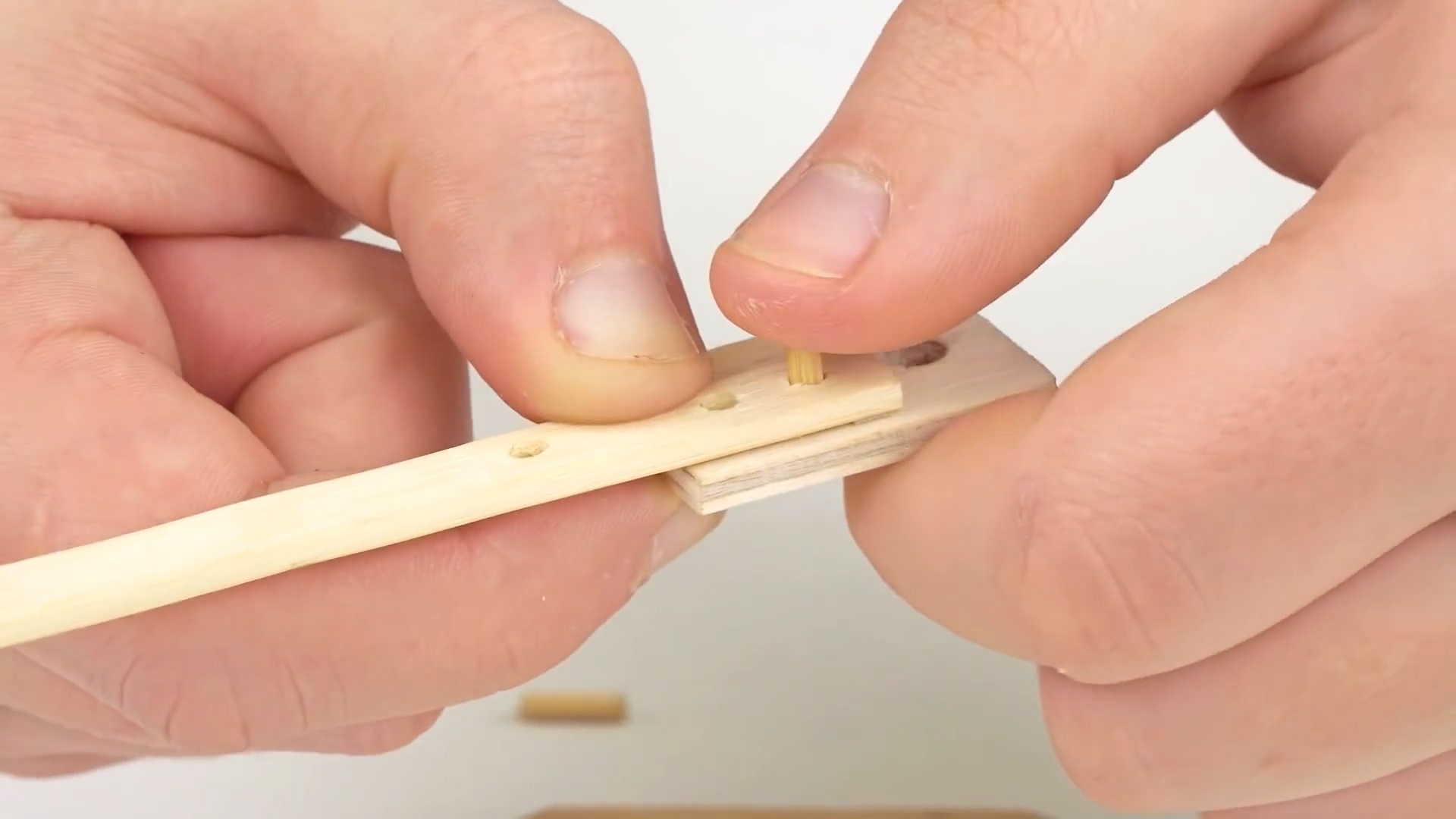

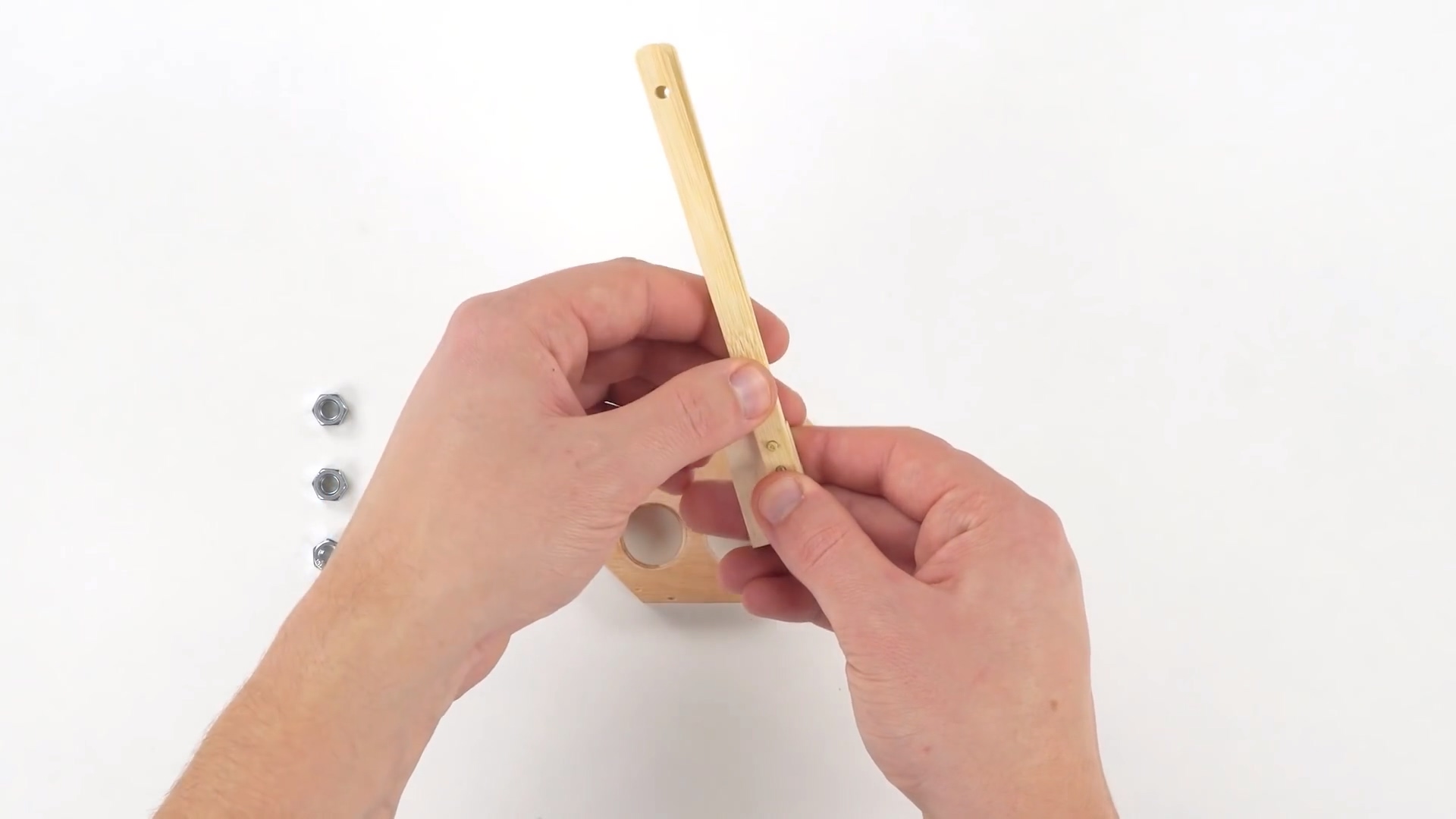

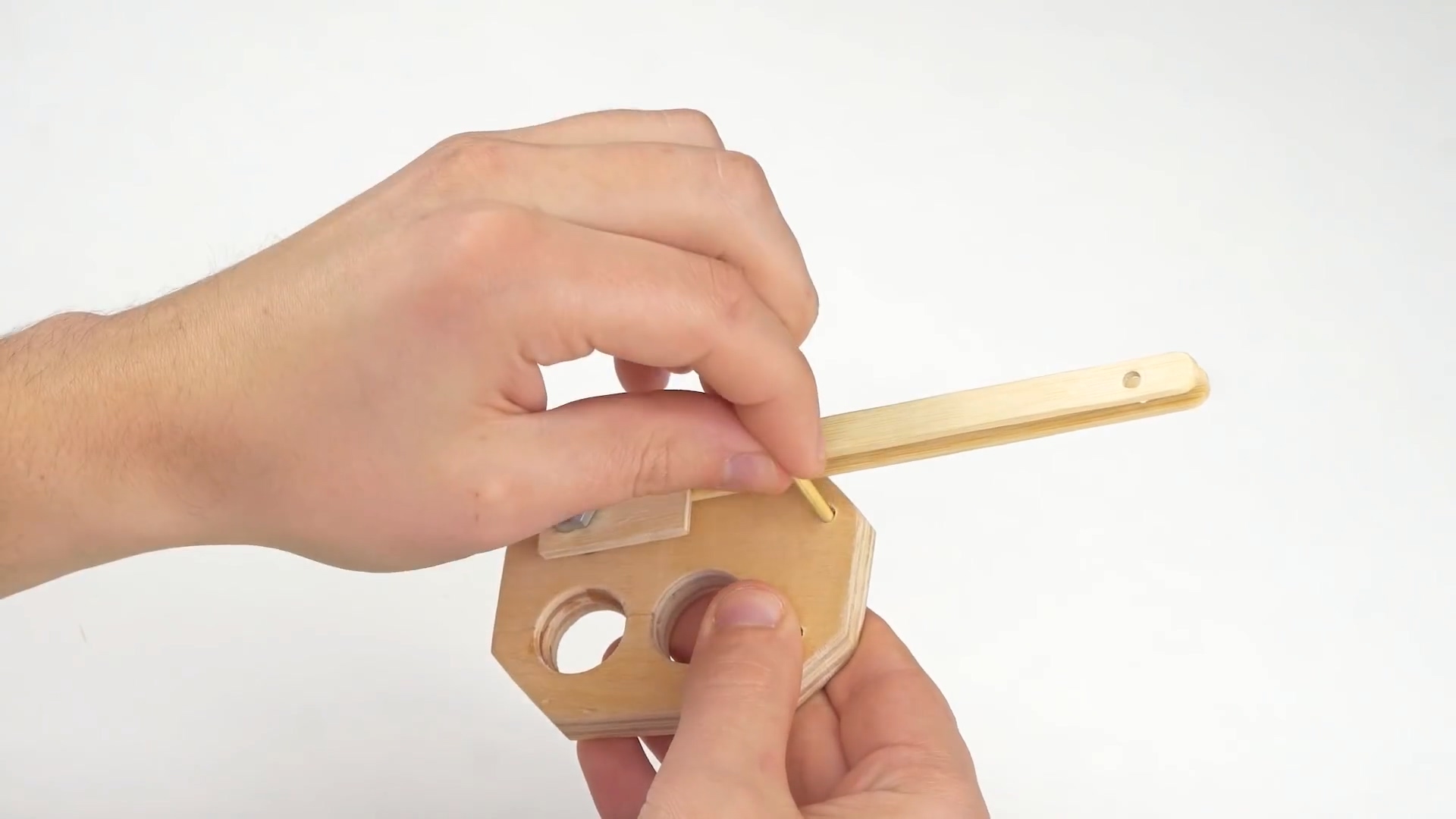

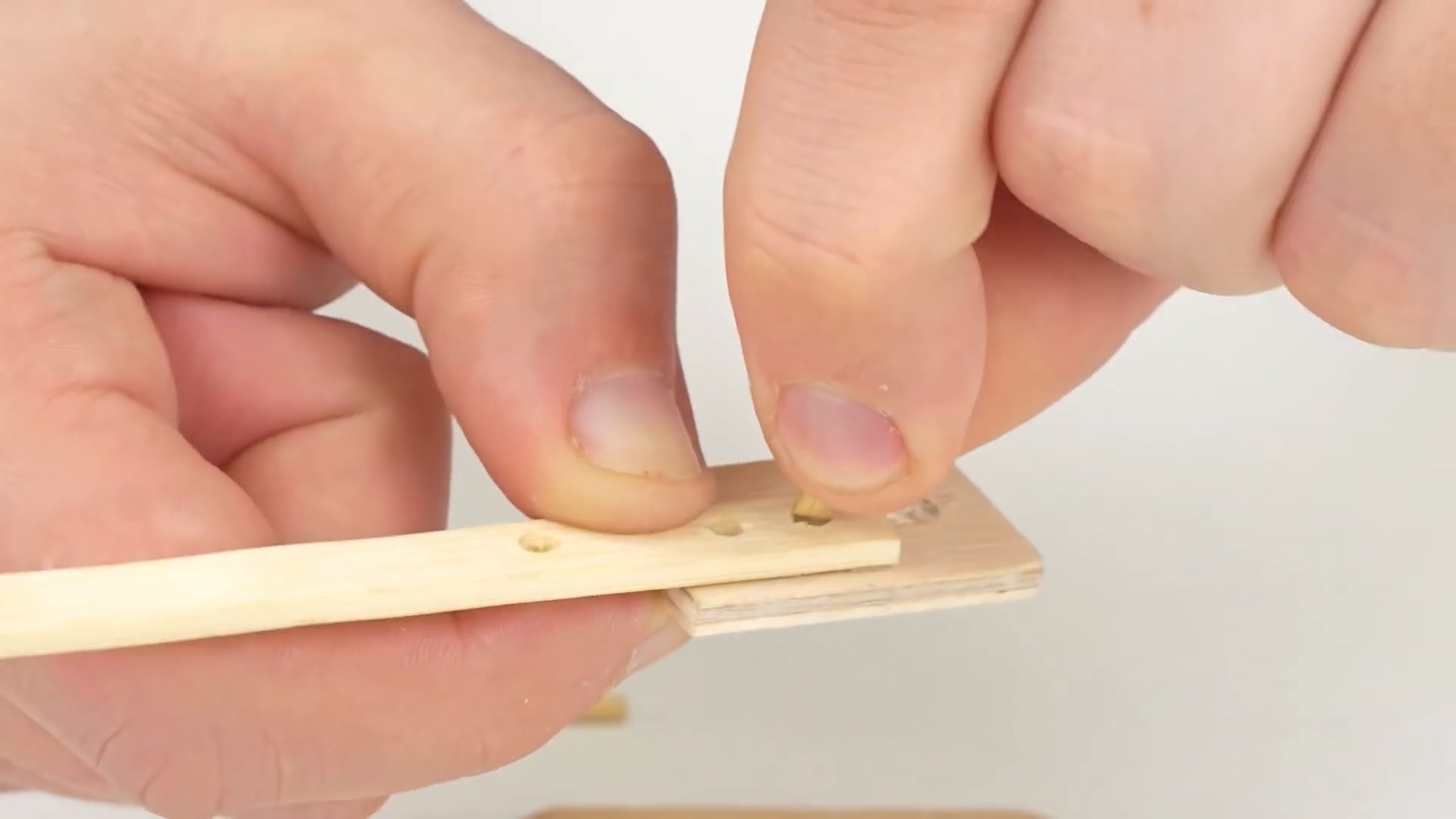

19 작은 합판과 나무 막대를 나무 꼬치로 고정합니다.
20 나머지 나무 막대를 반대쪽에 끼워줍니다.

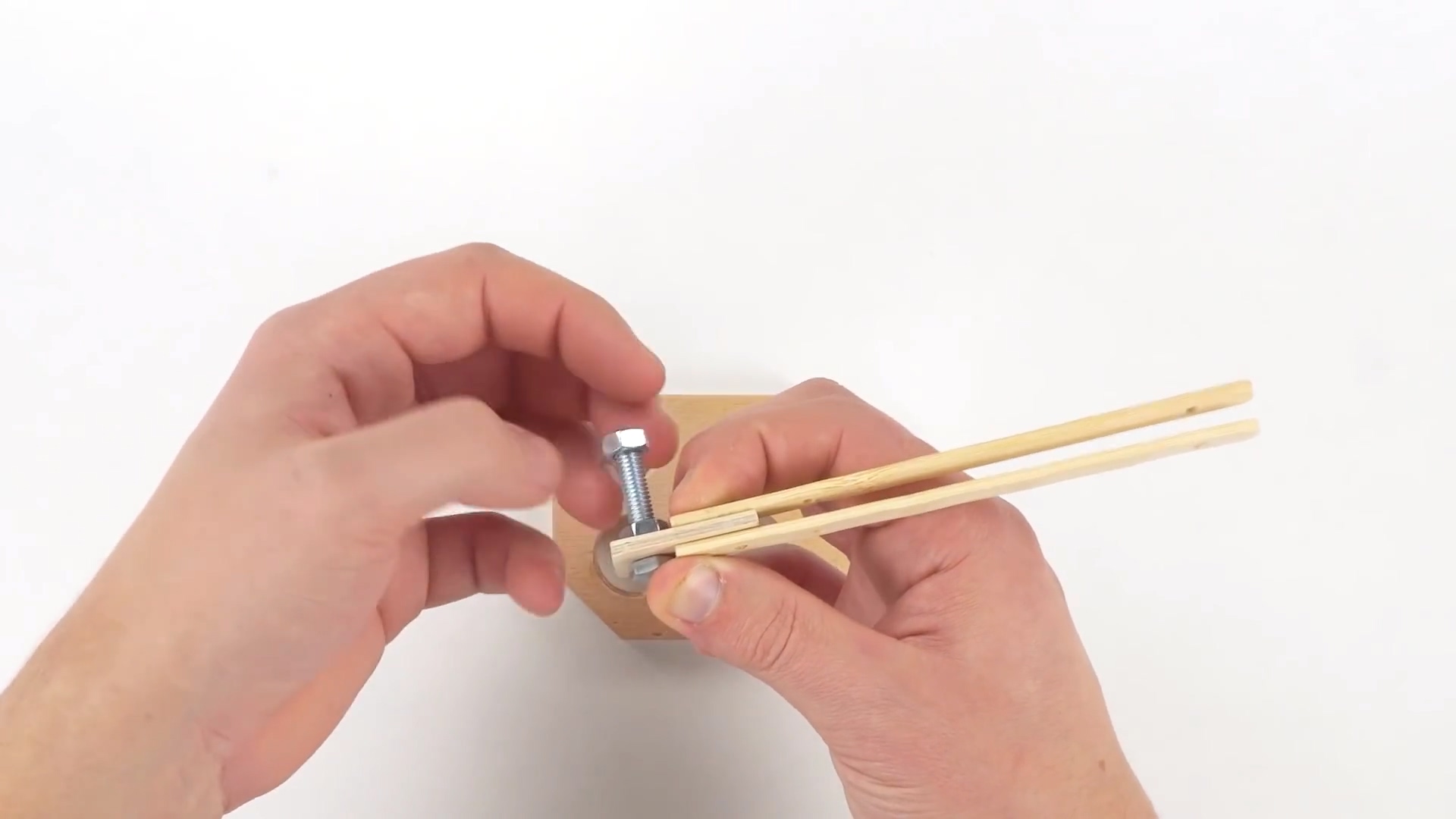

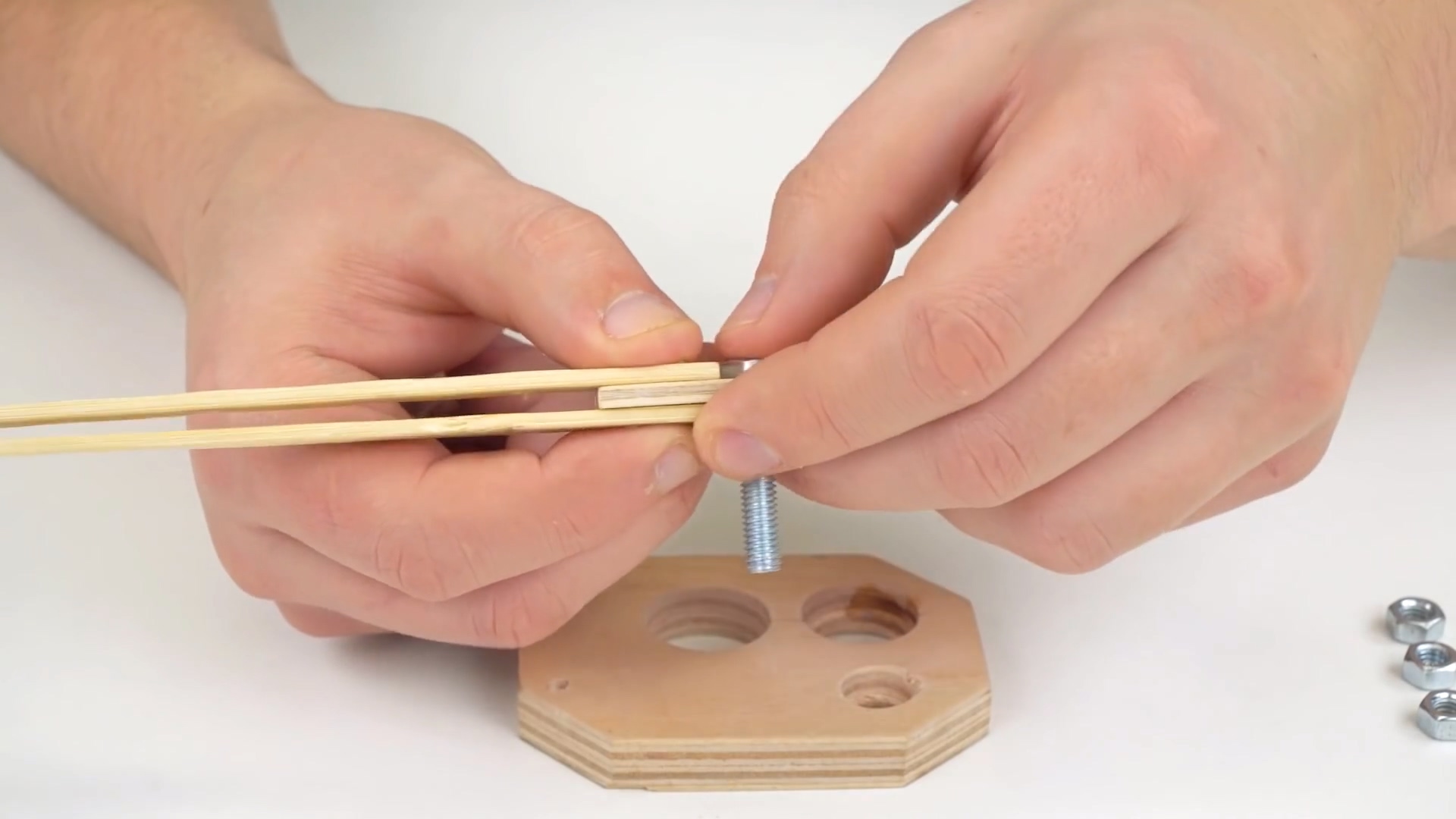

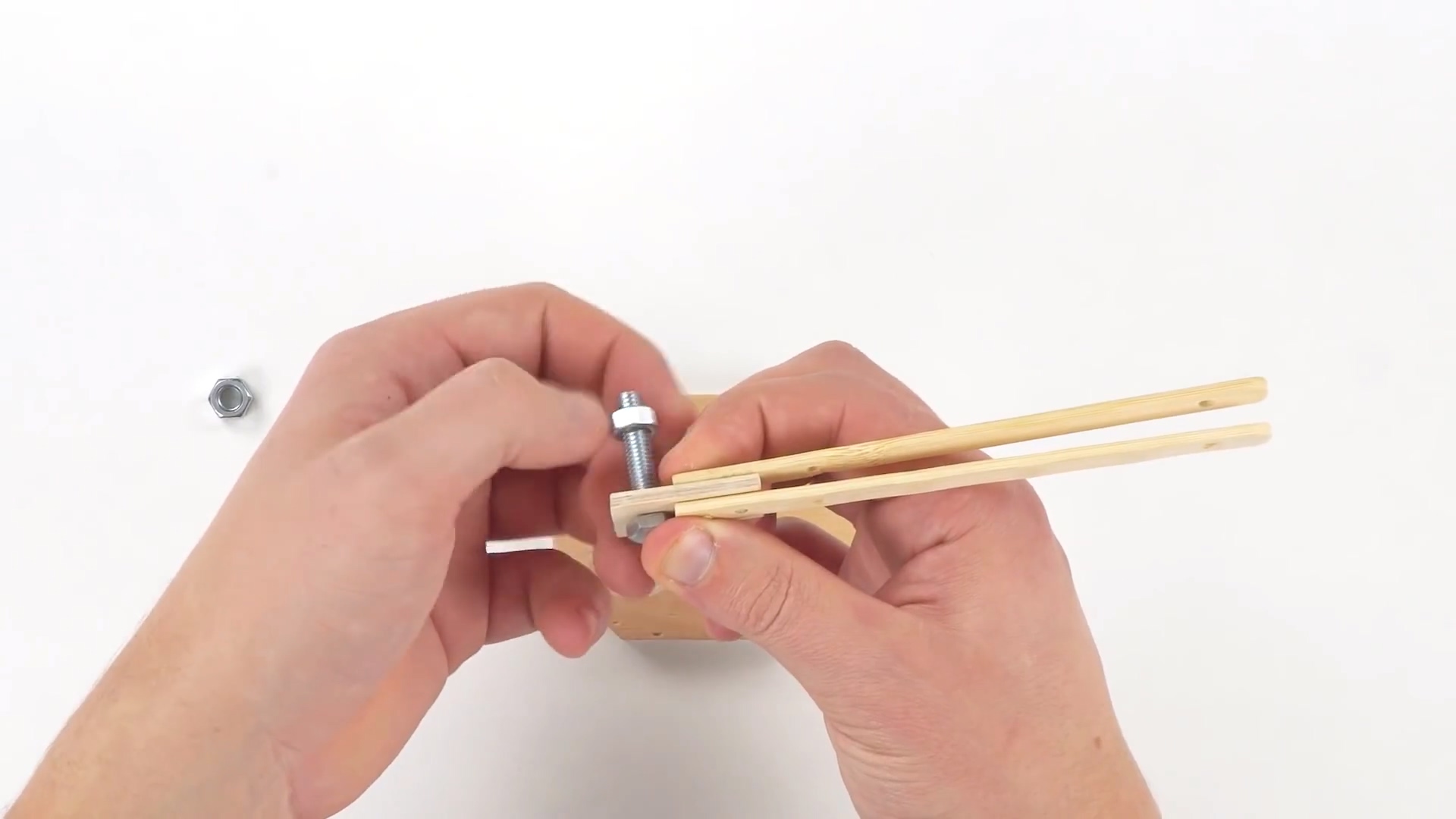

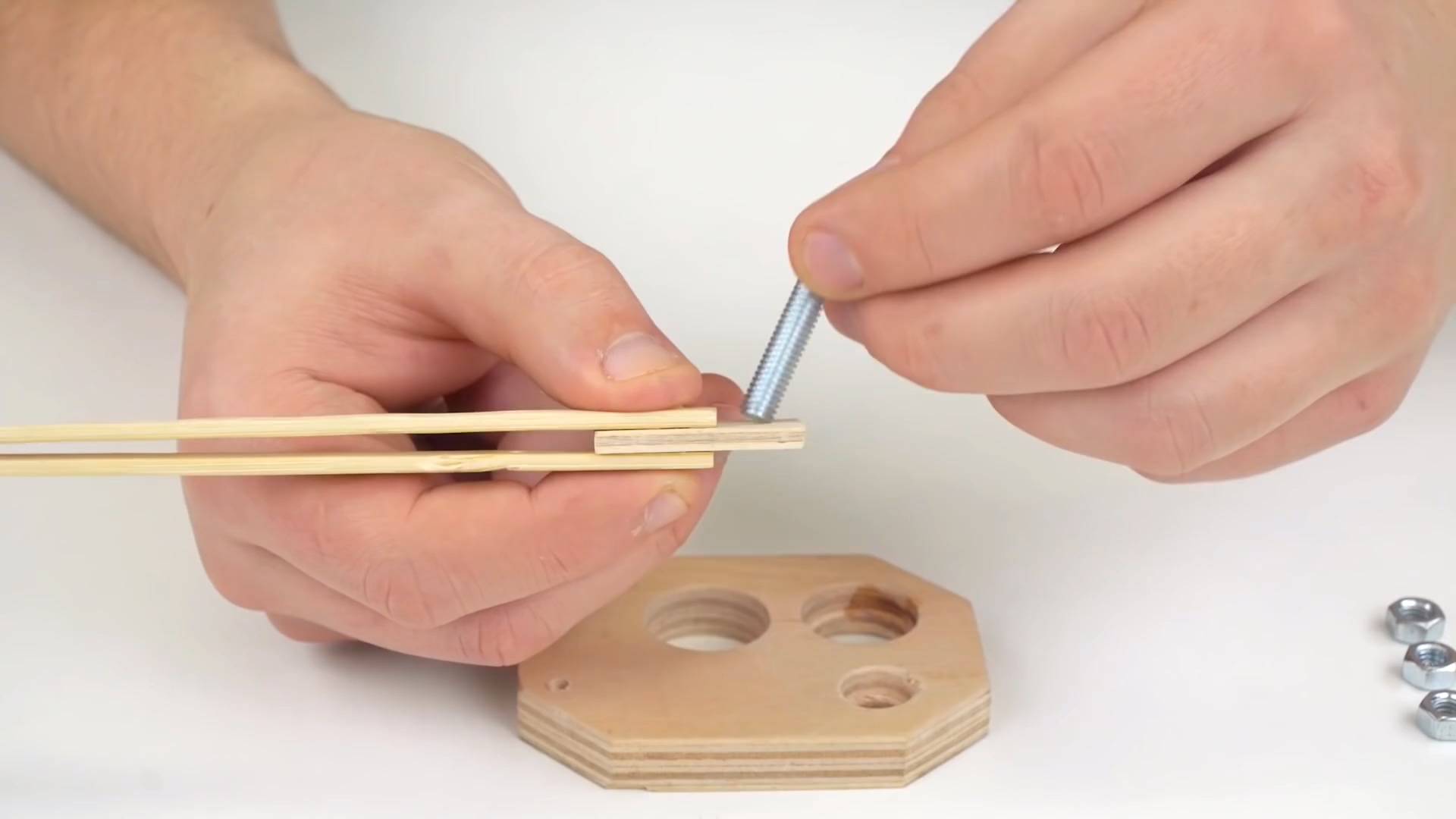

21 20에 볼트를 끼워줍니다.
22 볼트에 너트 2개를 끼워줍니다.
23 큰 나무 합판을 중간에 끼운 후 너트 1개를 끼워줍니다.

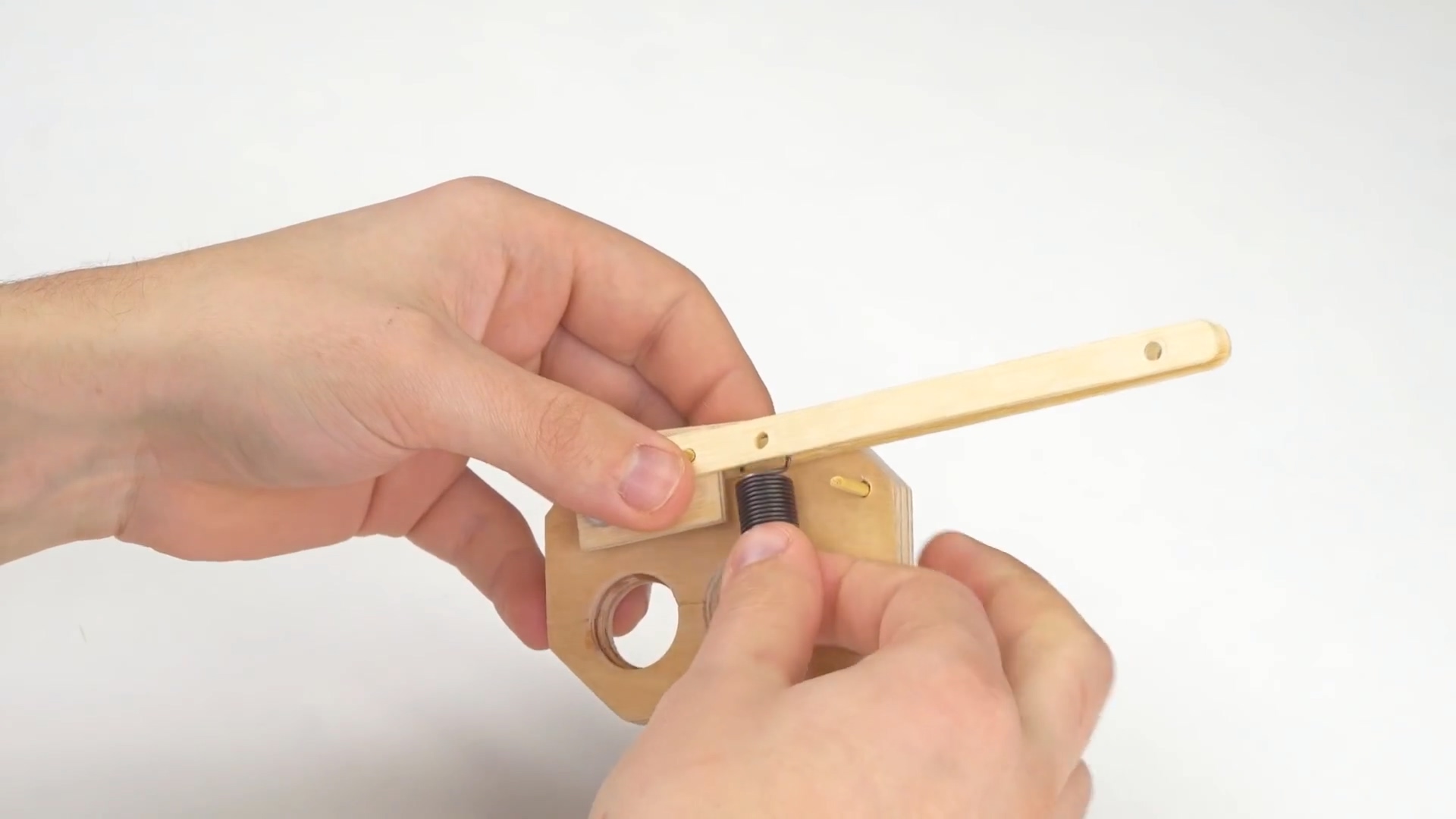

24 나무 막대가 일정 위치 이하로 내려가지 않도록 나무 꼬치로 받침대를 만들어줍니다.
나무 막대 사이에 끼워진 나무 꼬치와 큰 나무 합판에 끼운 나무 꼬치를 용수철로 연결합니다.

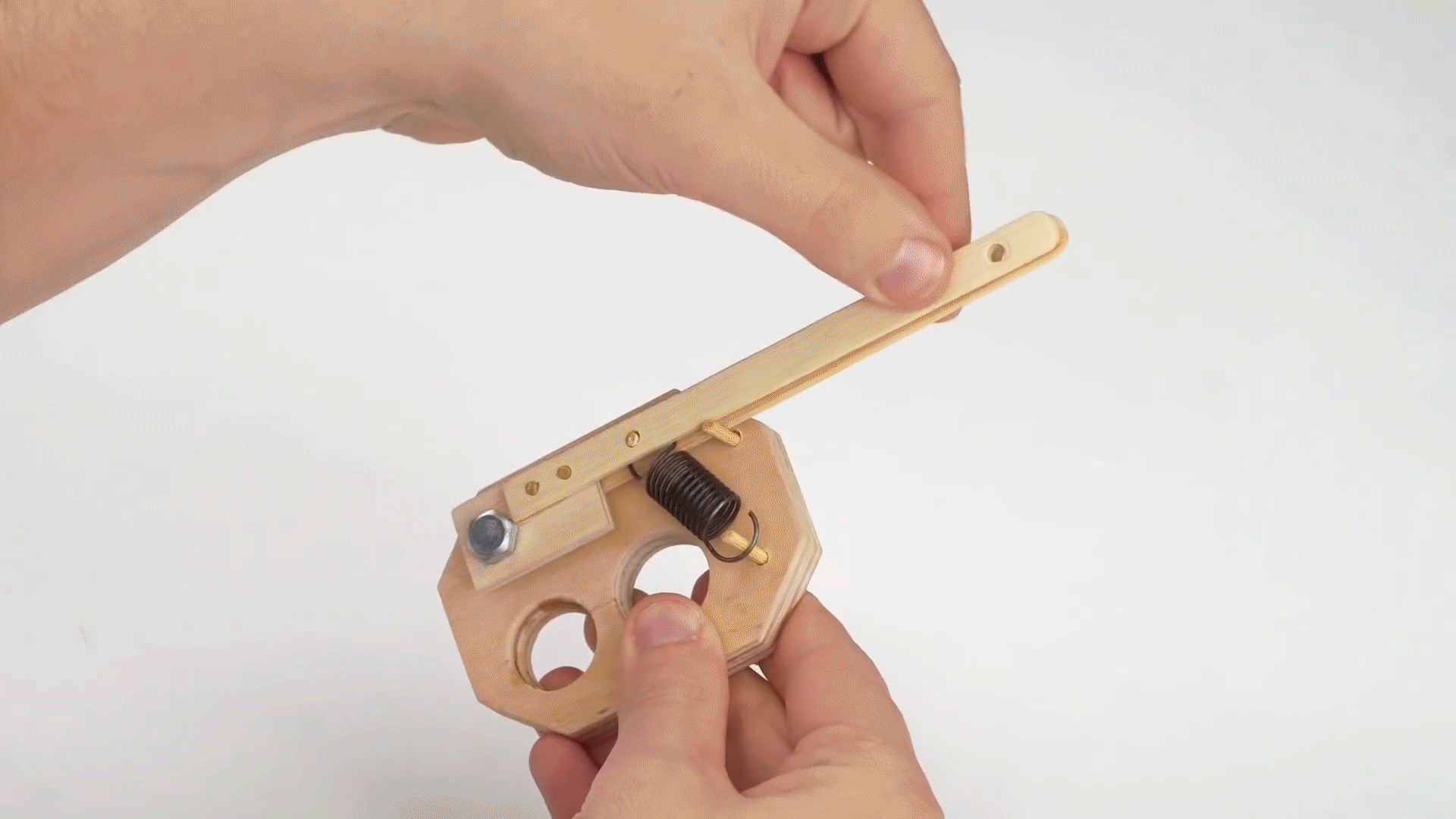

25 위 이미지처럼 작동하는지 확인합니다.

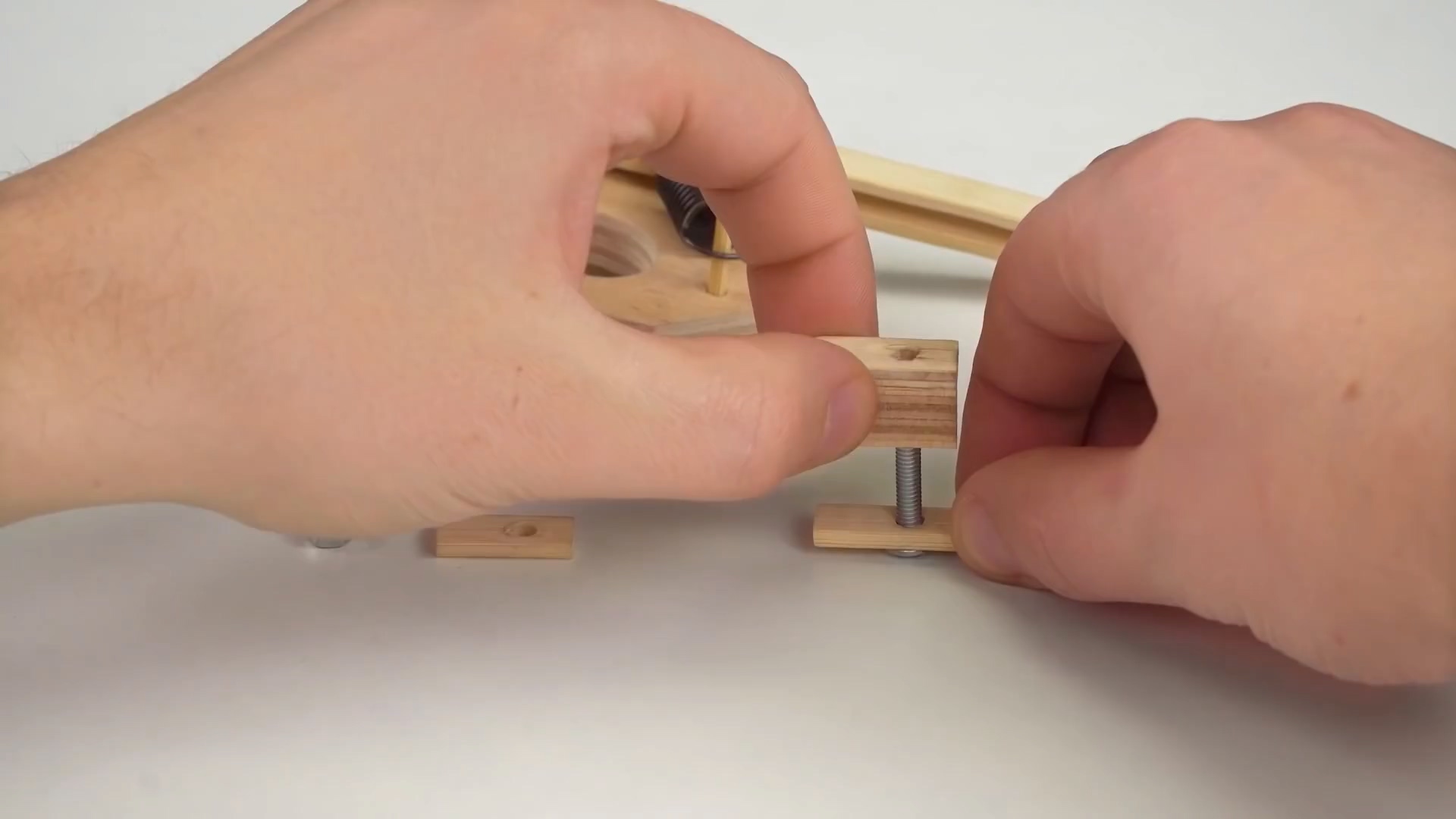

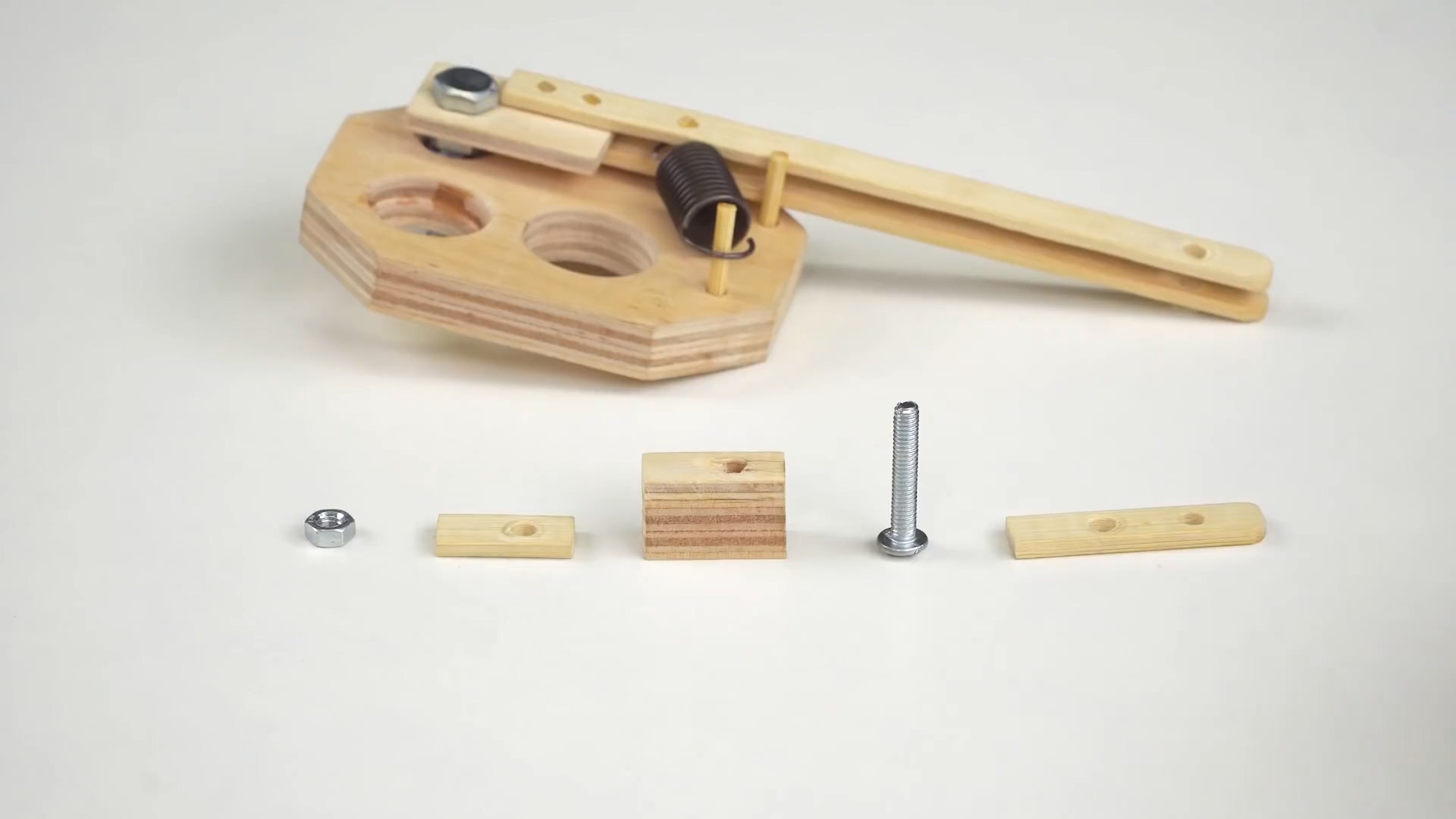

26 작은 나무 합판, 합판 조각, 나무 막대, 볼트와 너트를 준비합니다.

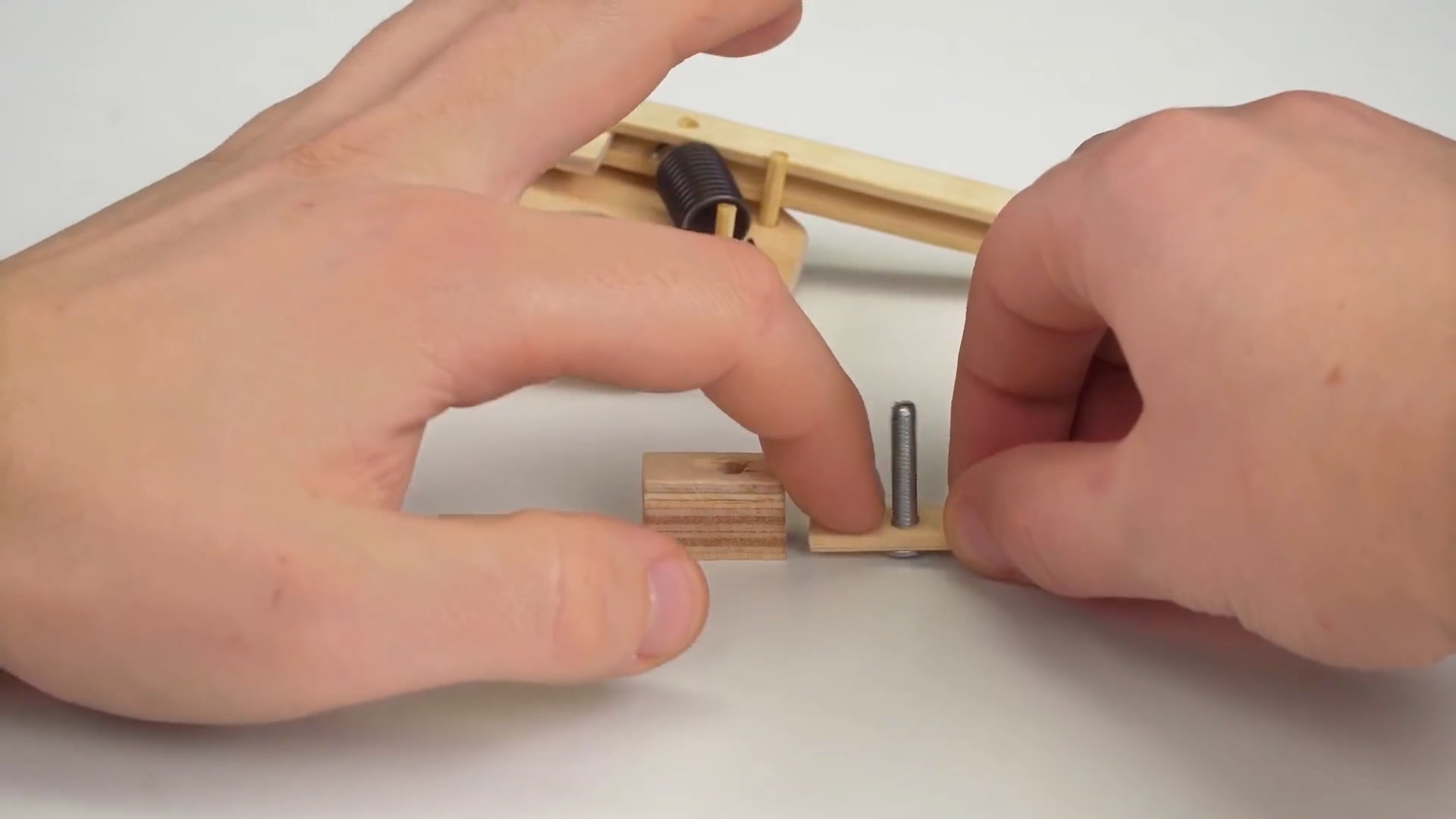

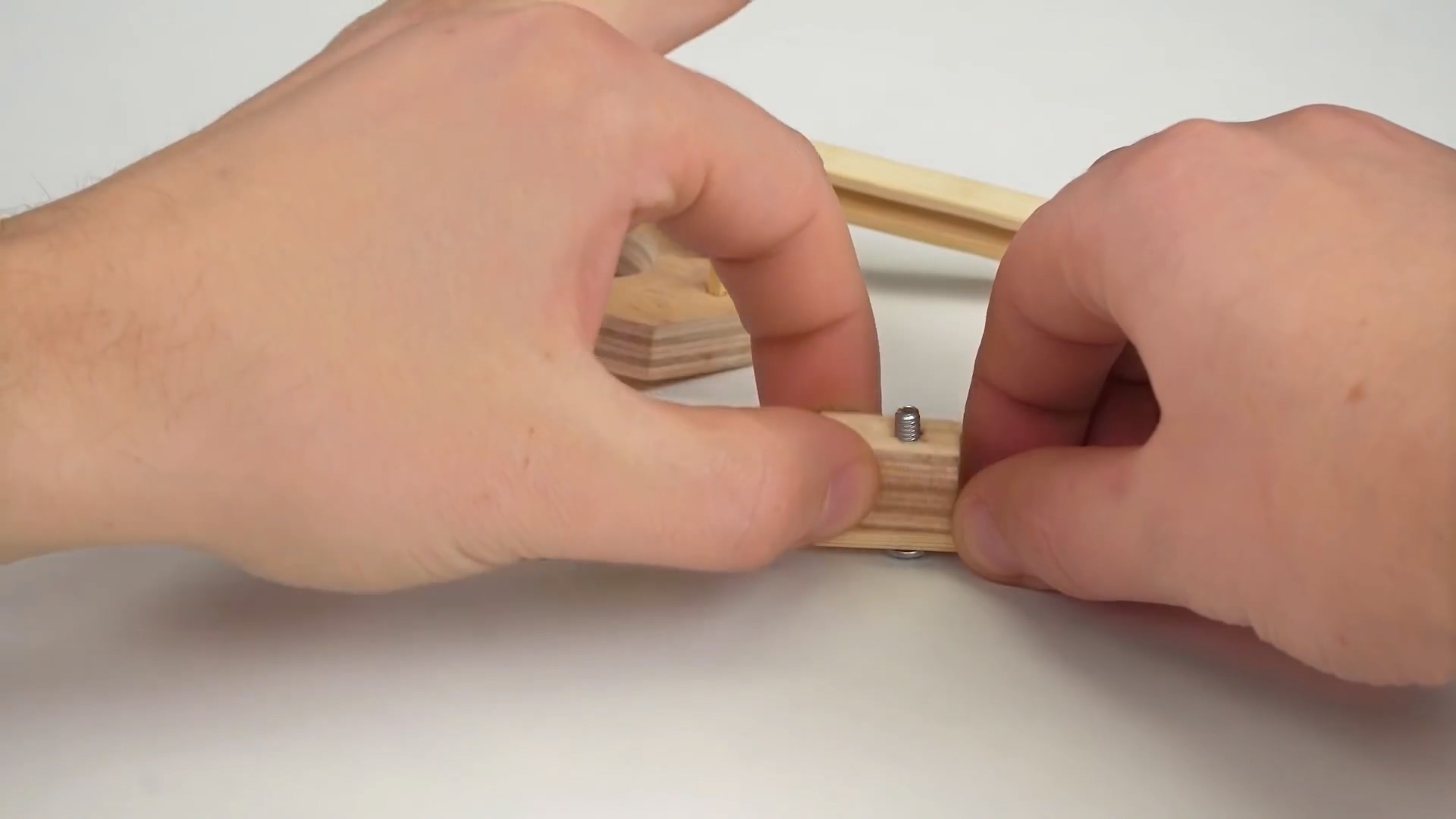

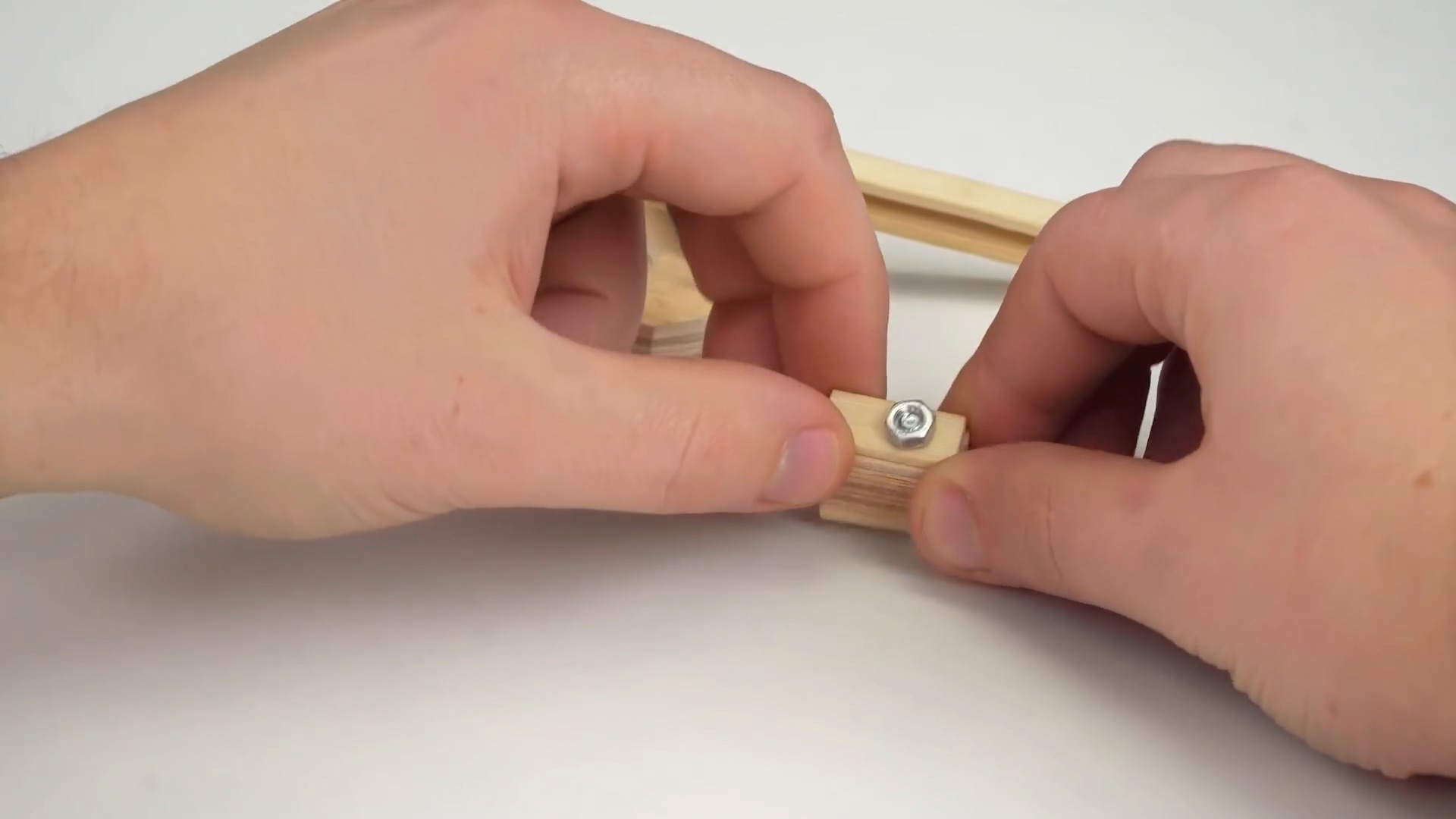

27 나무 조각 구멍에 맞춰 볼트에 끼워줍니다.
28 그 위에 합판 조각을 올려줍니다.
29 그 위에 작은 나무 합판을 올려줍니다.
30 너트를 끼워 조각들이 빠져나오지 않도록 정리합니다.

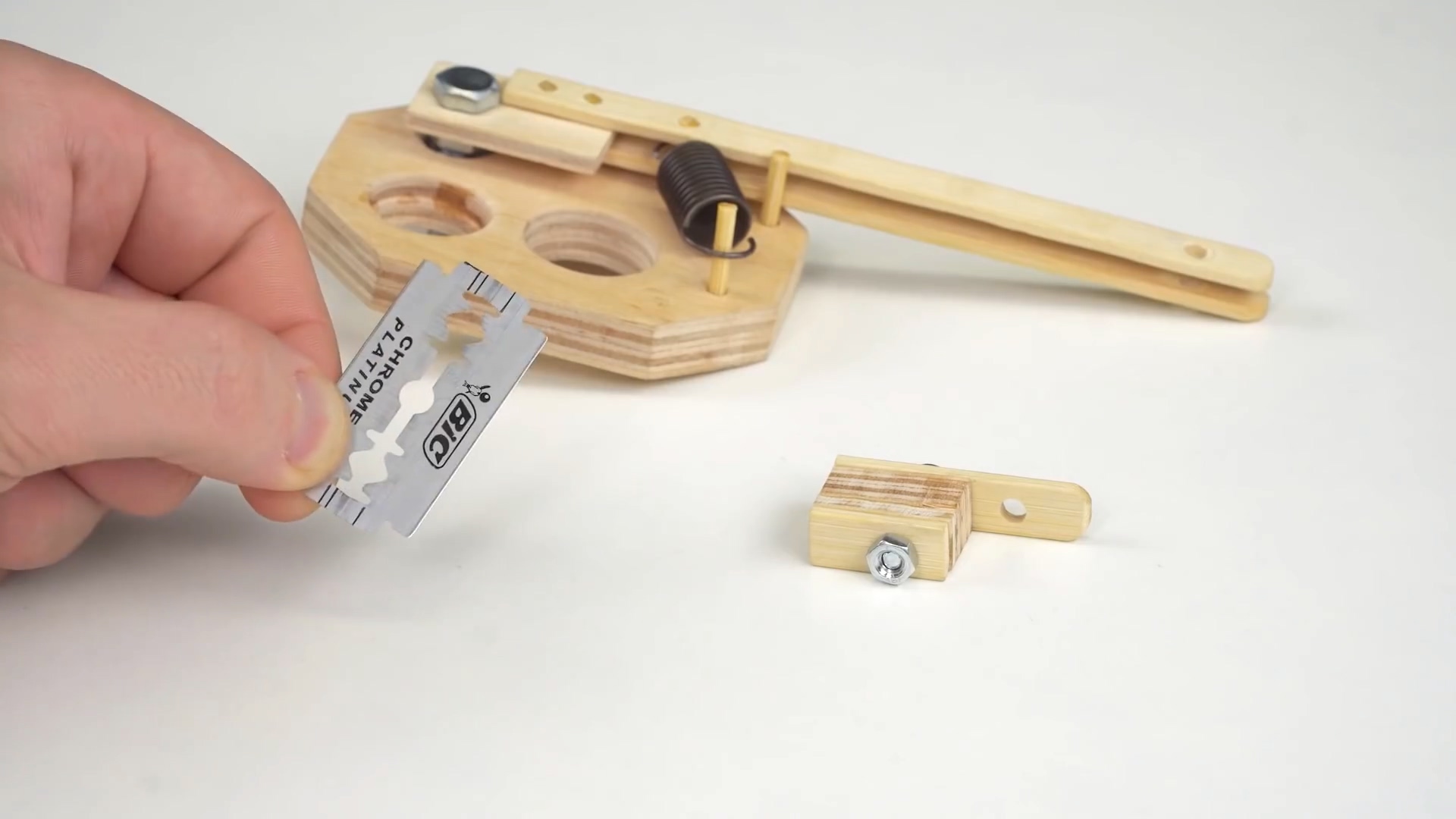

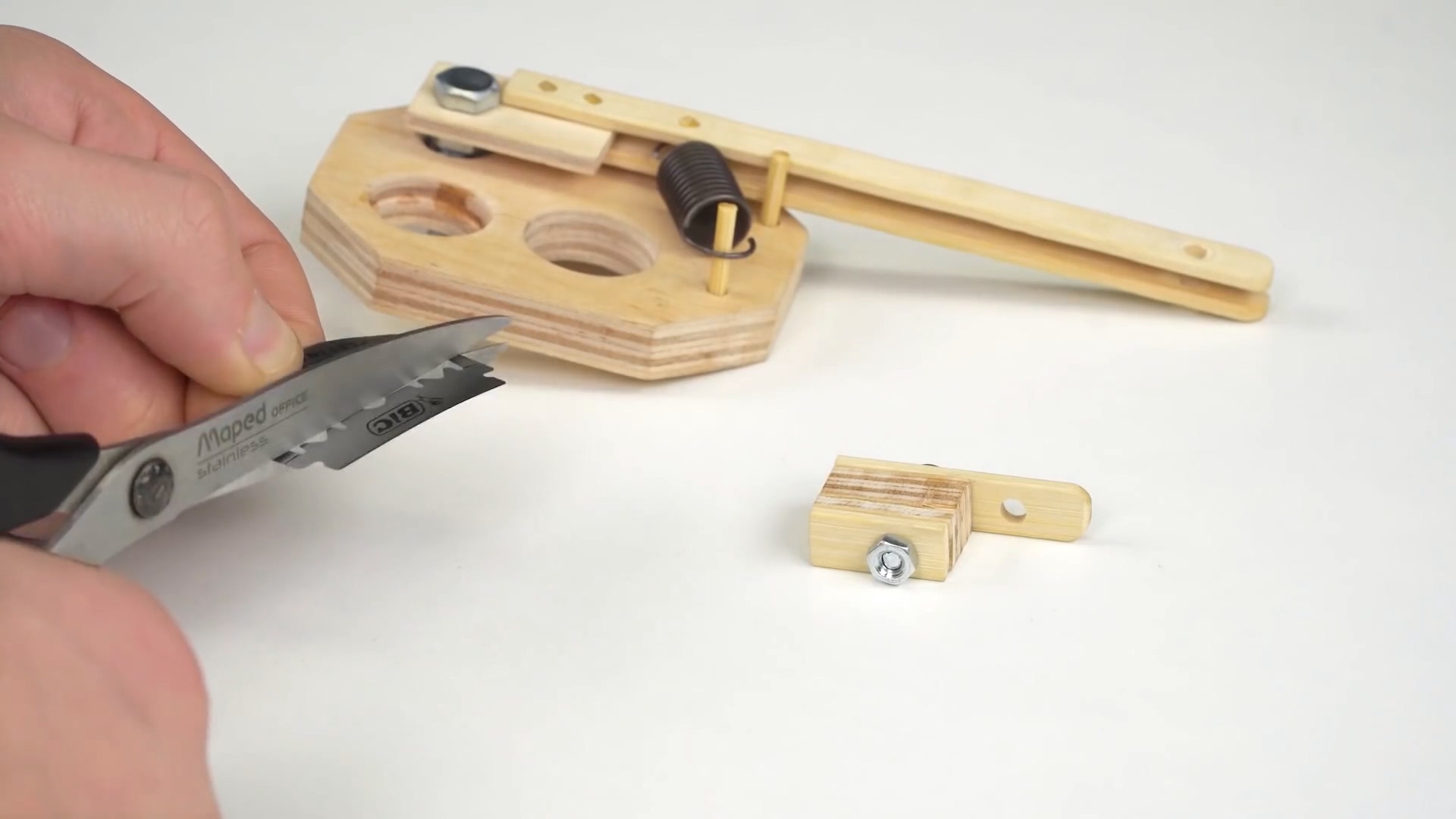

31 칼날을 반으로 잘라줍니다.

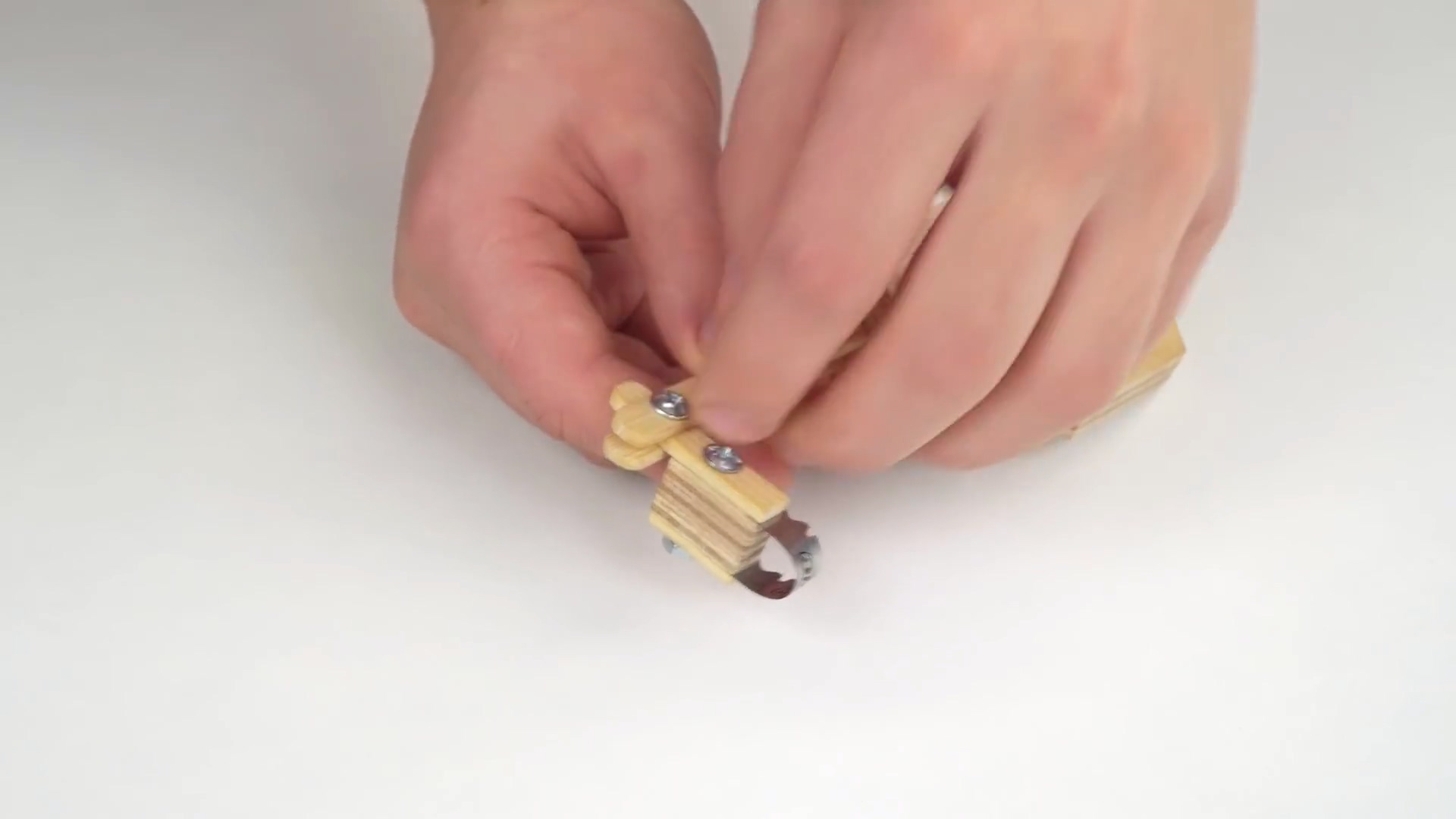

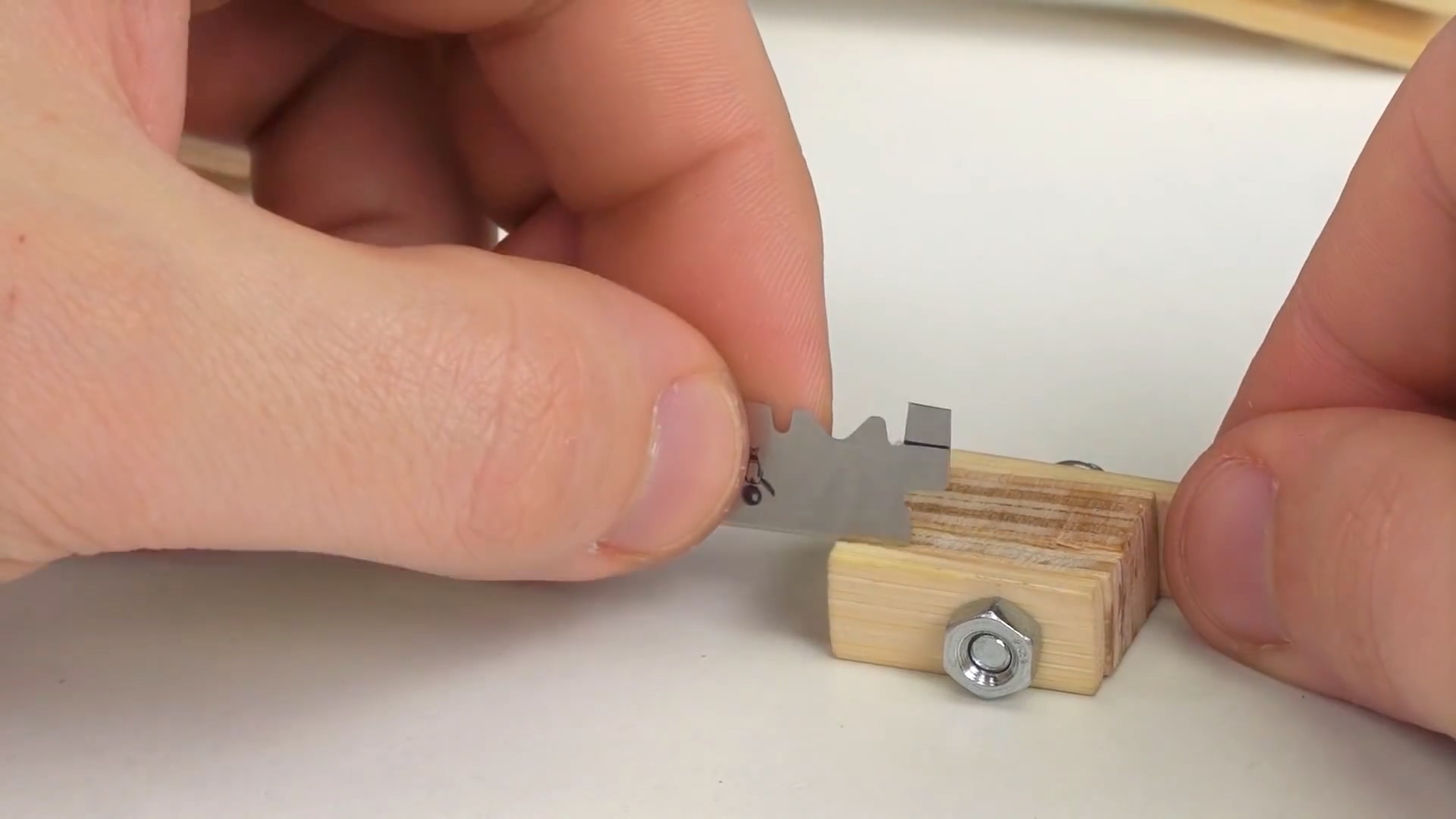

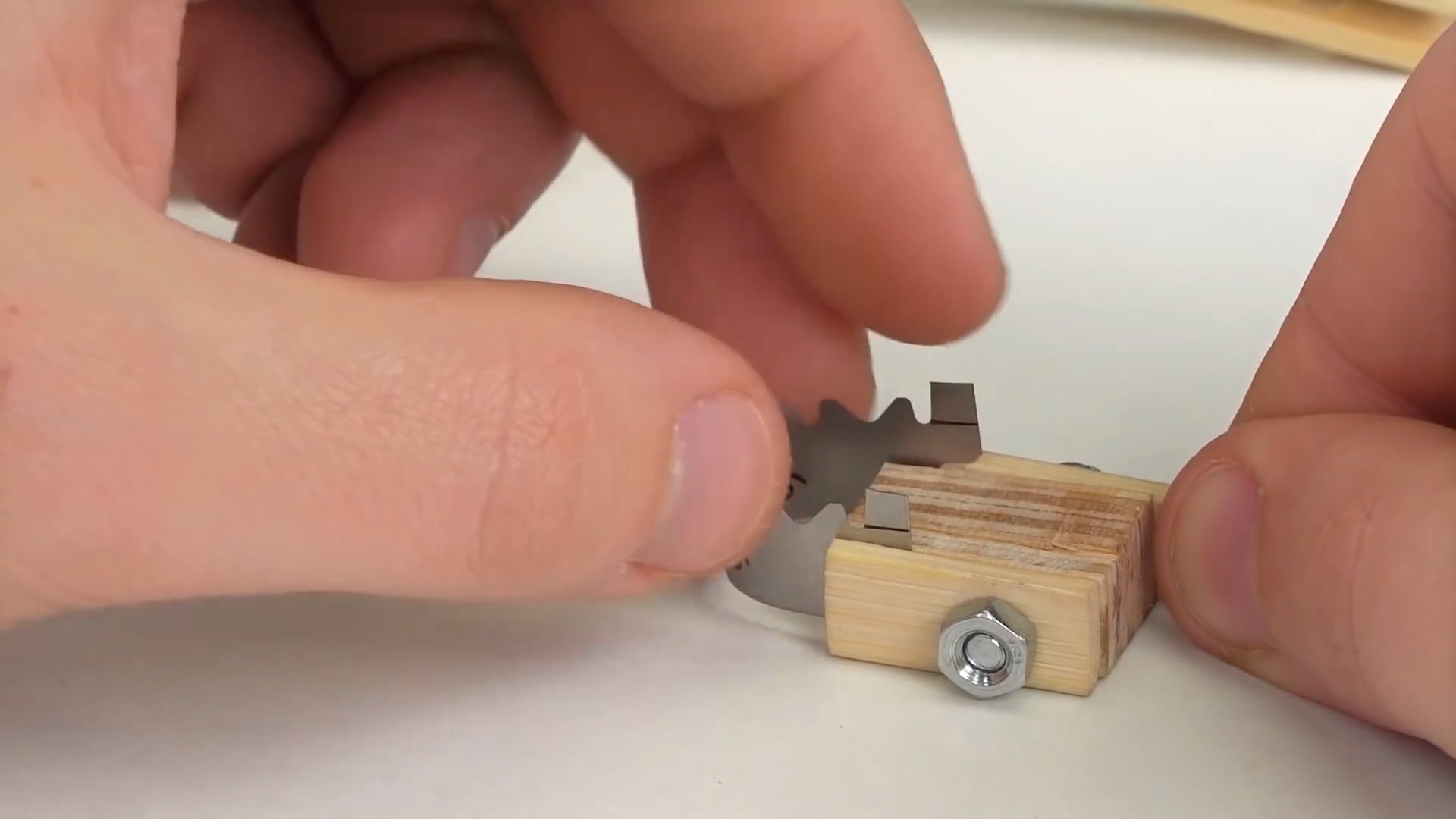

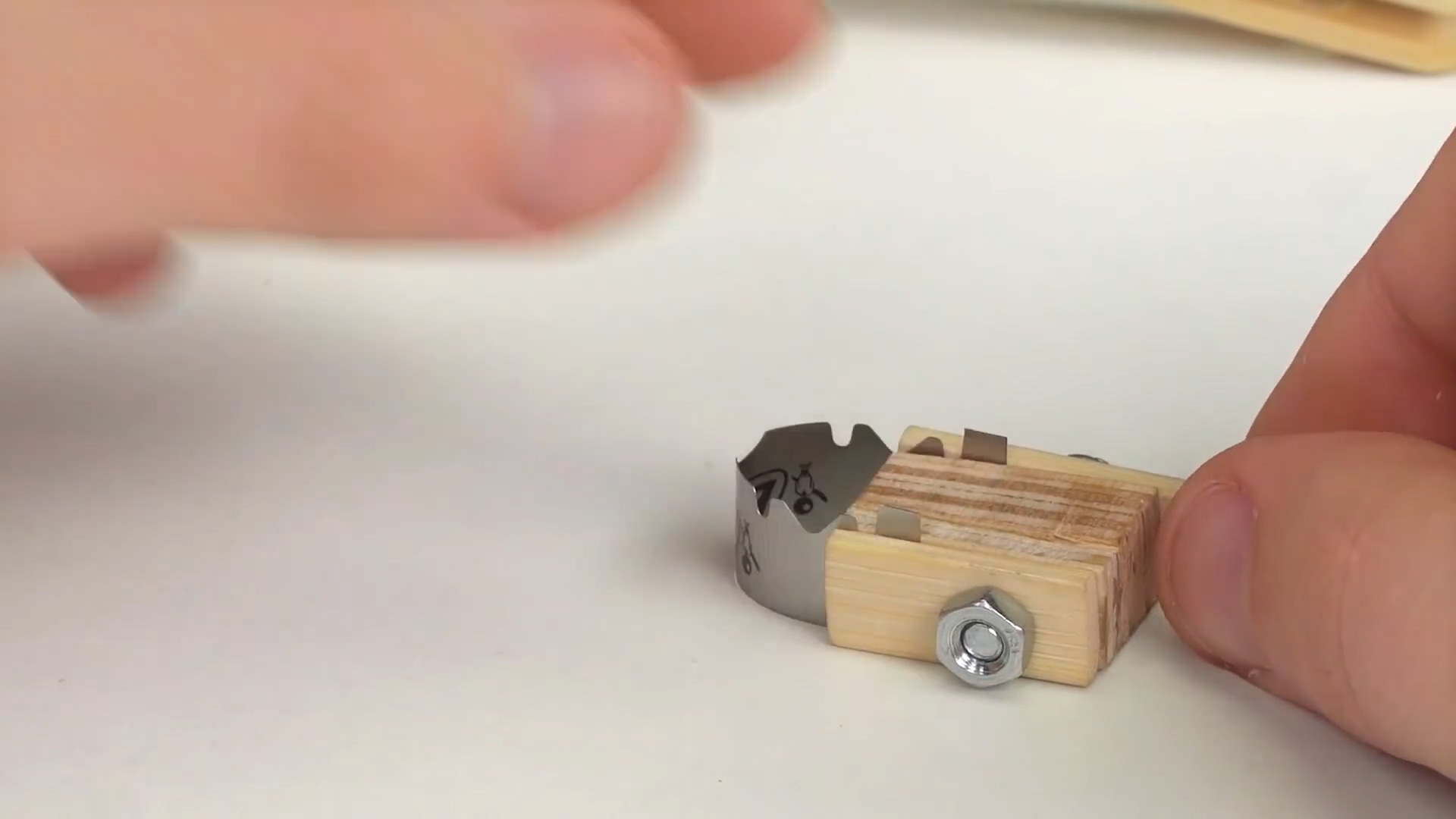

32 30에 조각들 틈 사이로 칼날을 끼워줍니다.
작동 중 칼날이 빠져나오는 등의 일을 방지하기 위하여 조각의 중간 이상까지 칼날의 양끝을 넣어주세요.

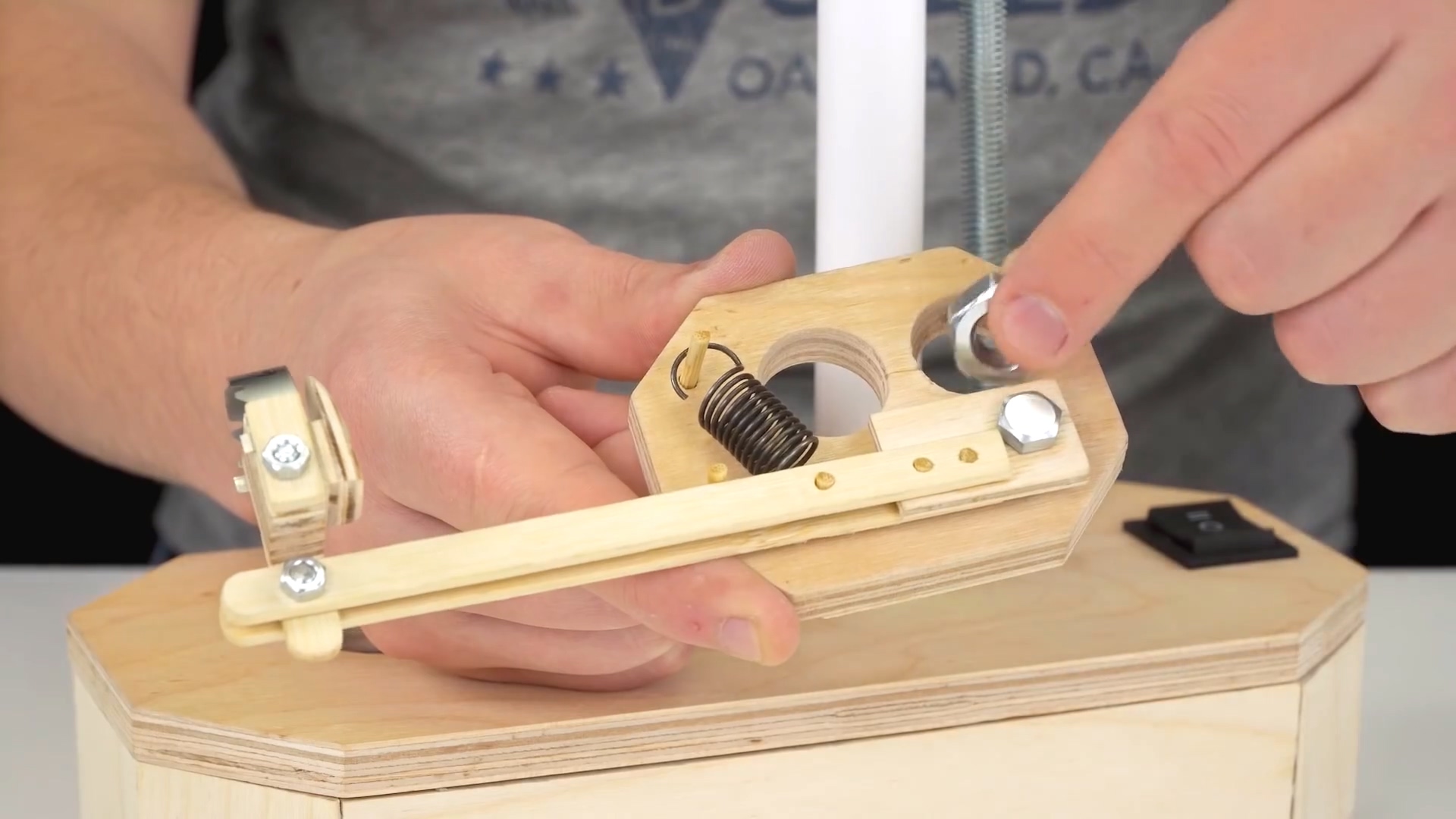

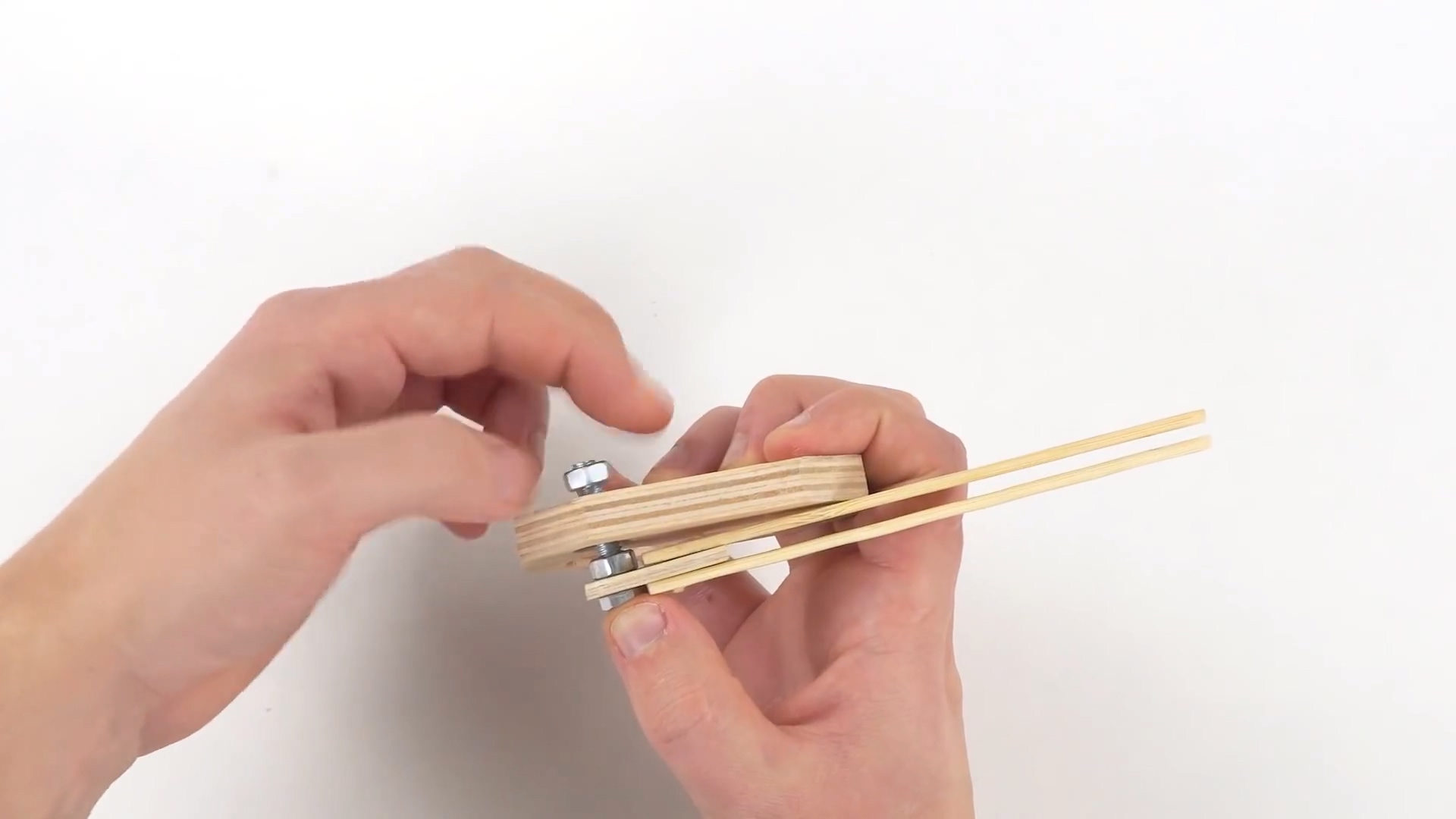

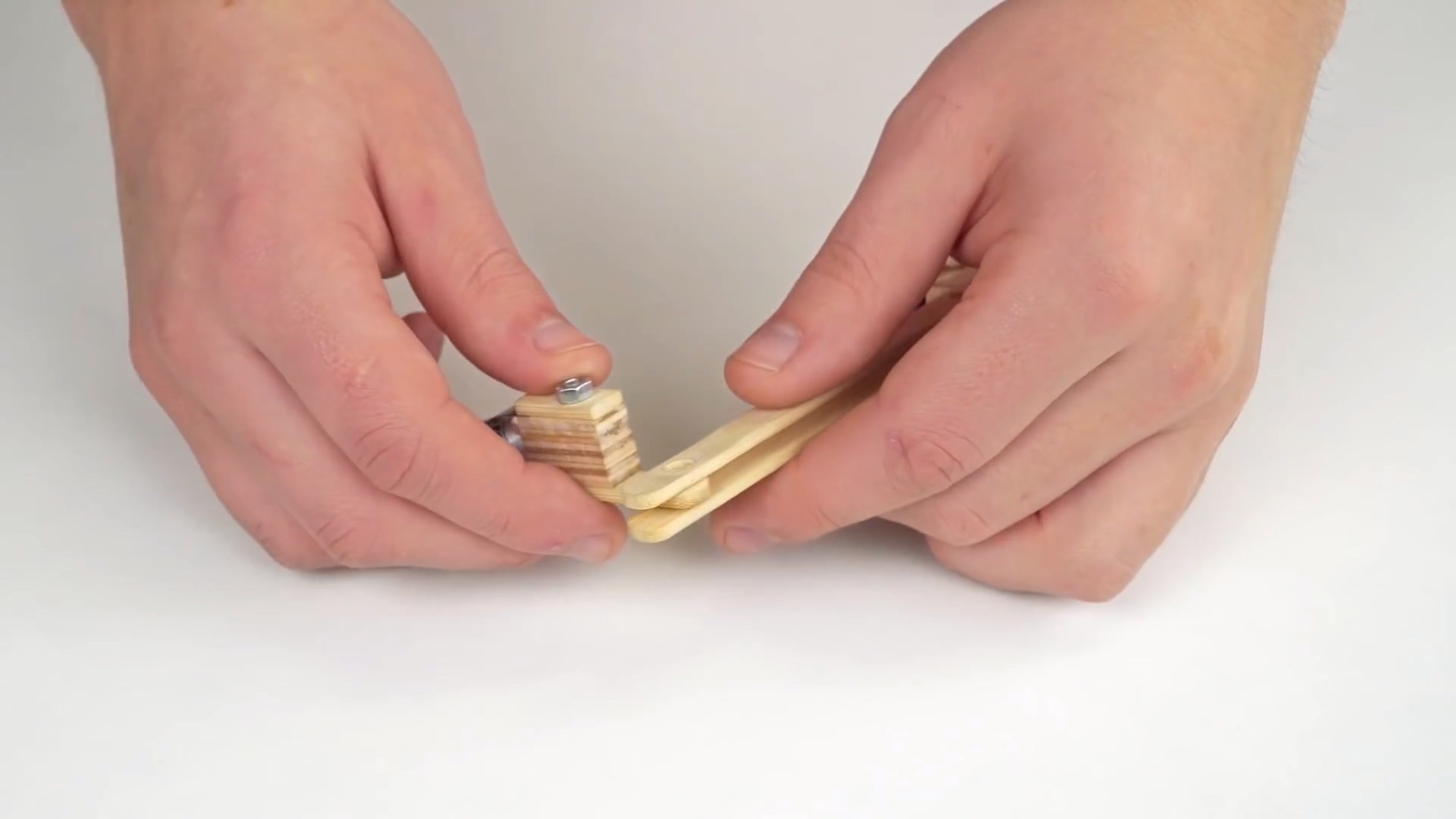

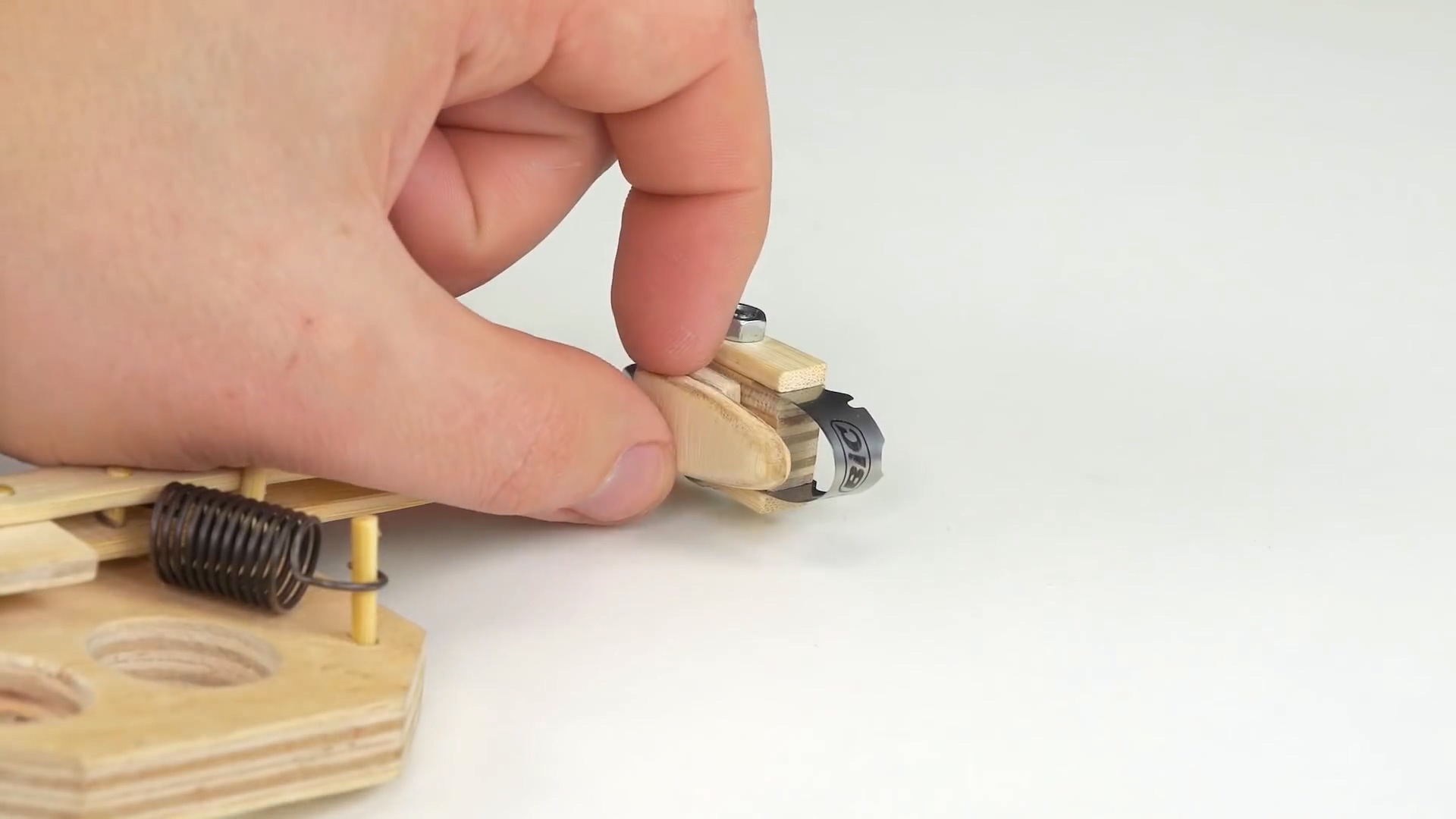

33 25의 나무 막대 사이에 32를 끼운 후 작은 볼트와 너트로 두 부품을 연결합니다.

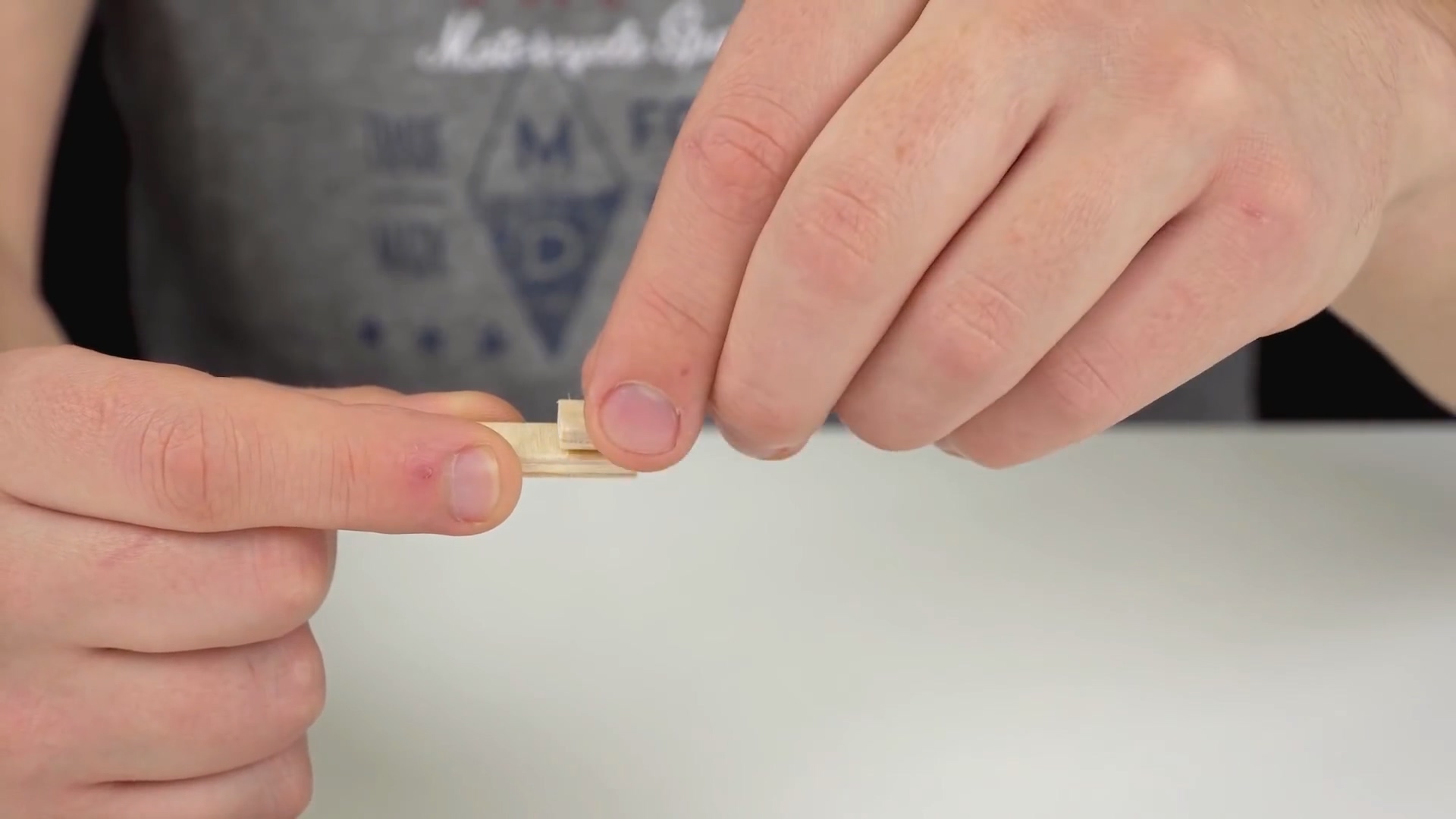

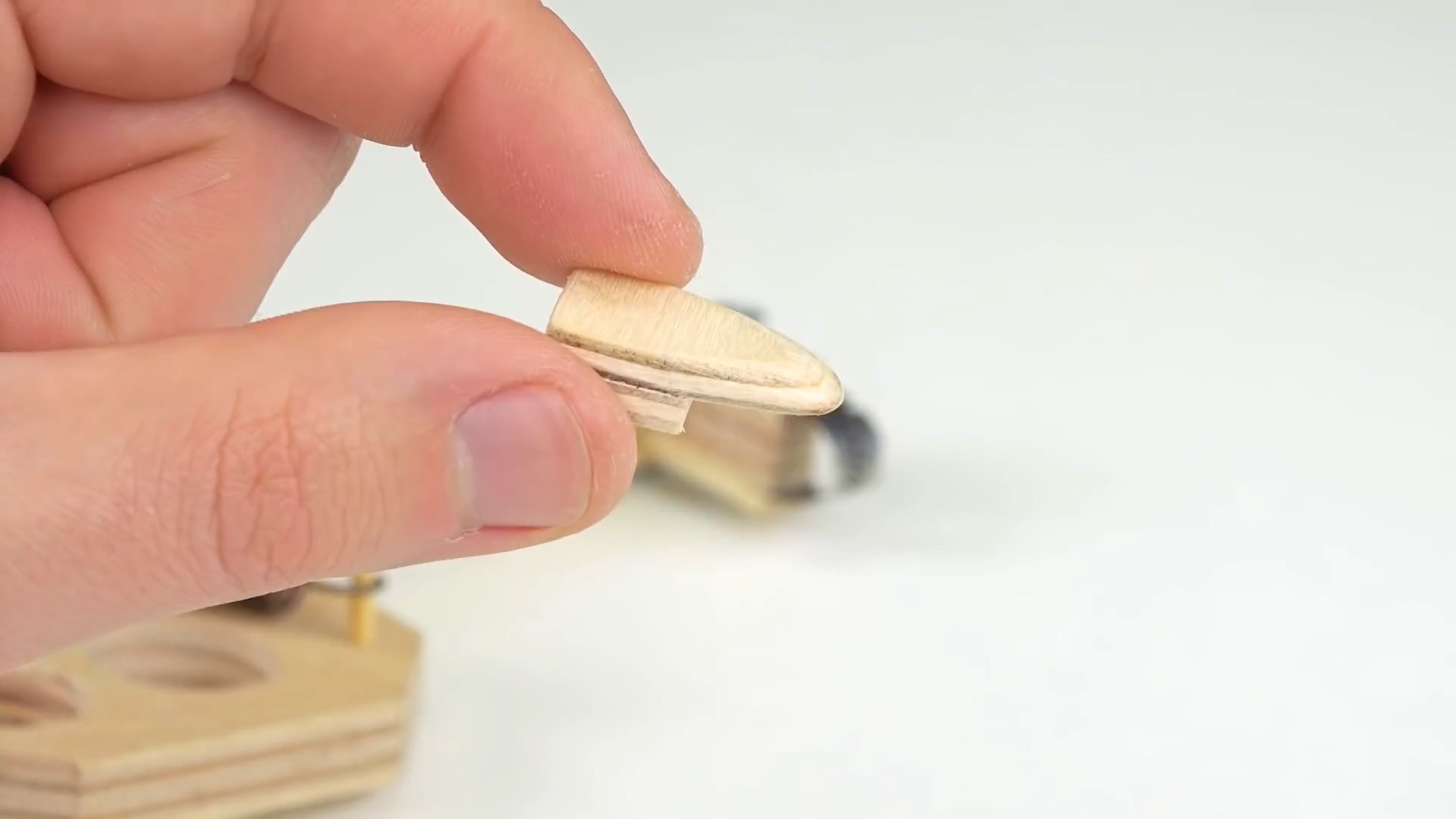

34 손가락 한 마디 크기의 나무 조각에 순간 접착제로 작은 나무 조각을 붙여주세요.

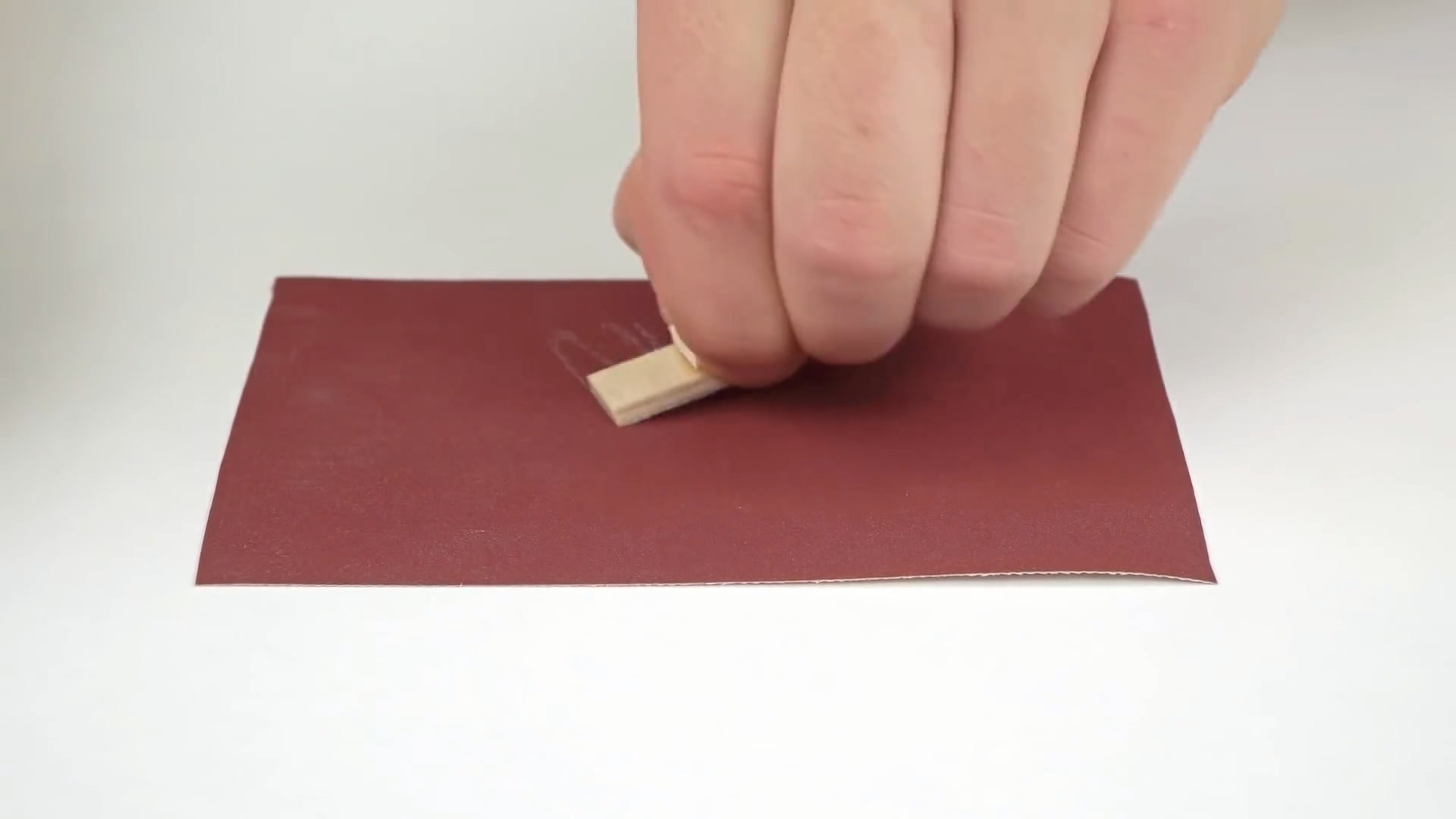

상대적으로 큰 조각을 사포로 갈아 끝이 둥근 뾰족한 형태로 만들어줍니다.
35 필러의 옆면에 붙여줍니다.
36 구멍에 딱 들어맞는 크기의 너트를 준비합니다.

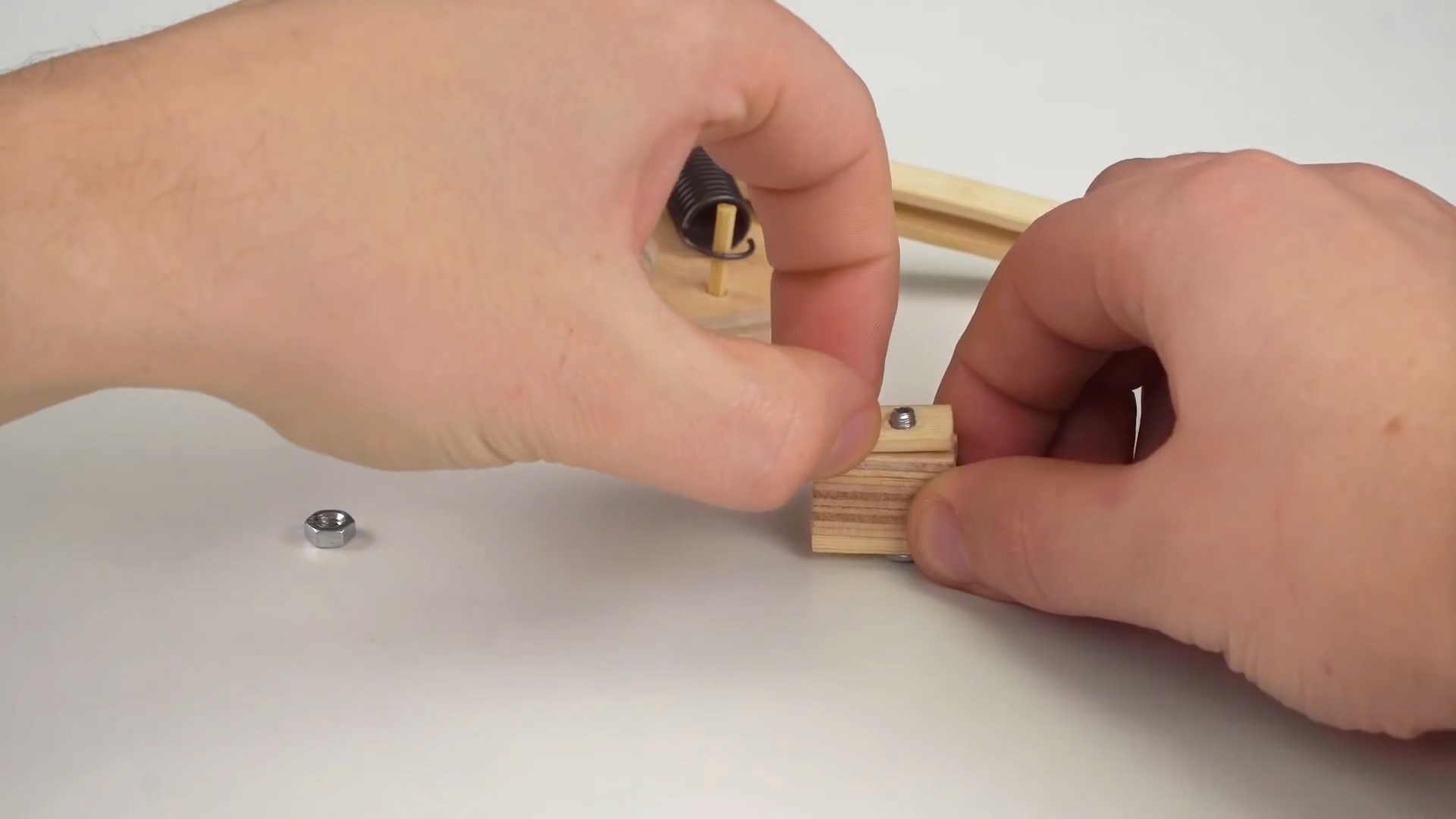

큰 조각의 구멍 두 개 중 오른쪽 구멍(장너트가 있는 쪽)에 너트를 넣어줍니다.

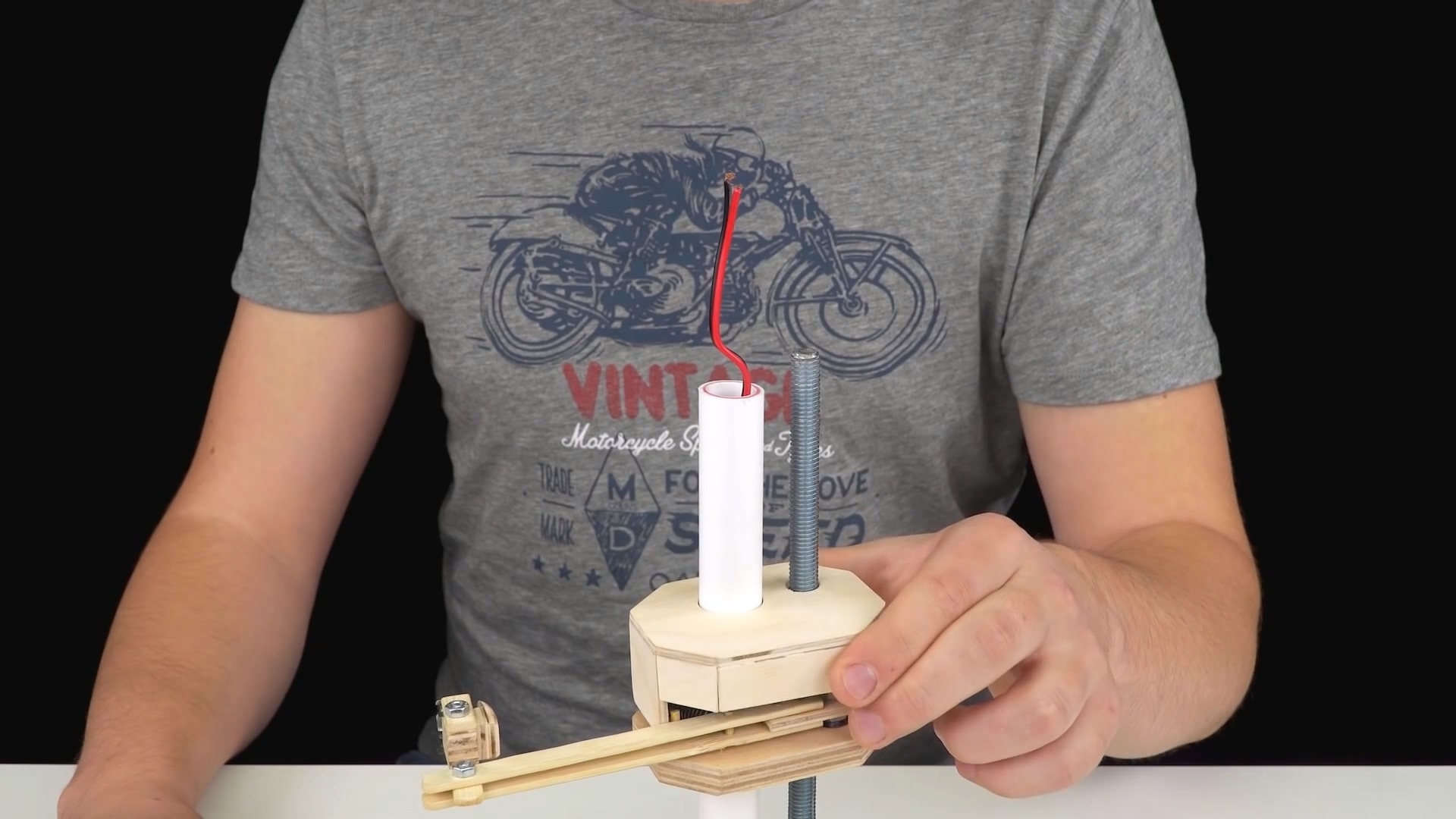

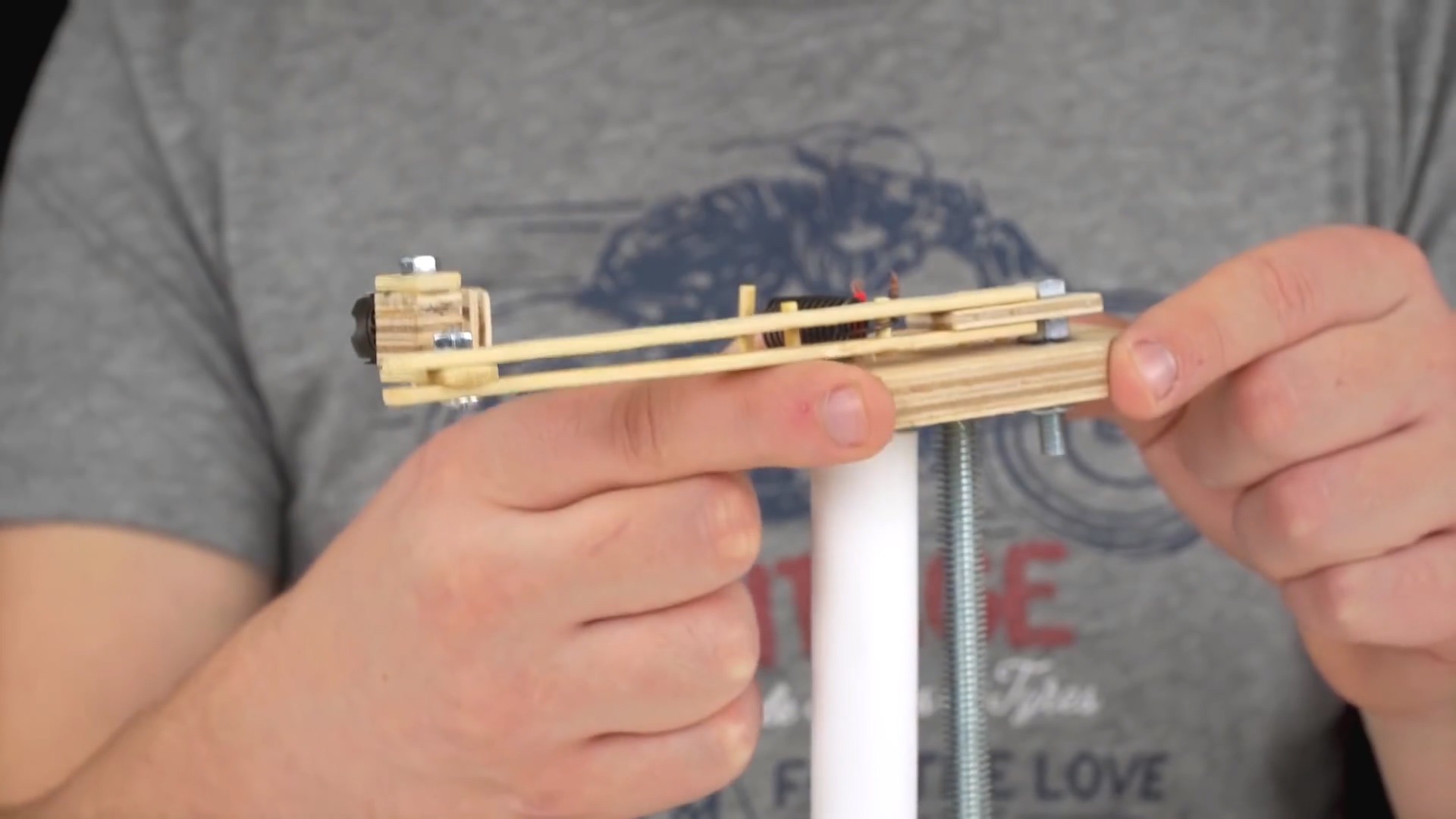

37 36에서 설치한 너트를 장볼트 위에 올려놓은 후, 전원 버튼을 켜 모터를 작동시켜 볼트에 너트를 장착합니다.
38 같은 크기로 뚜껑을 만들어 나무 막대를 제외한 나머지 부품을 덮어줍니다.

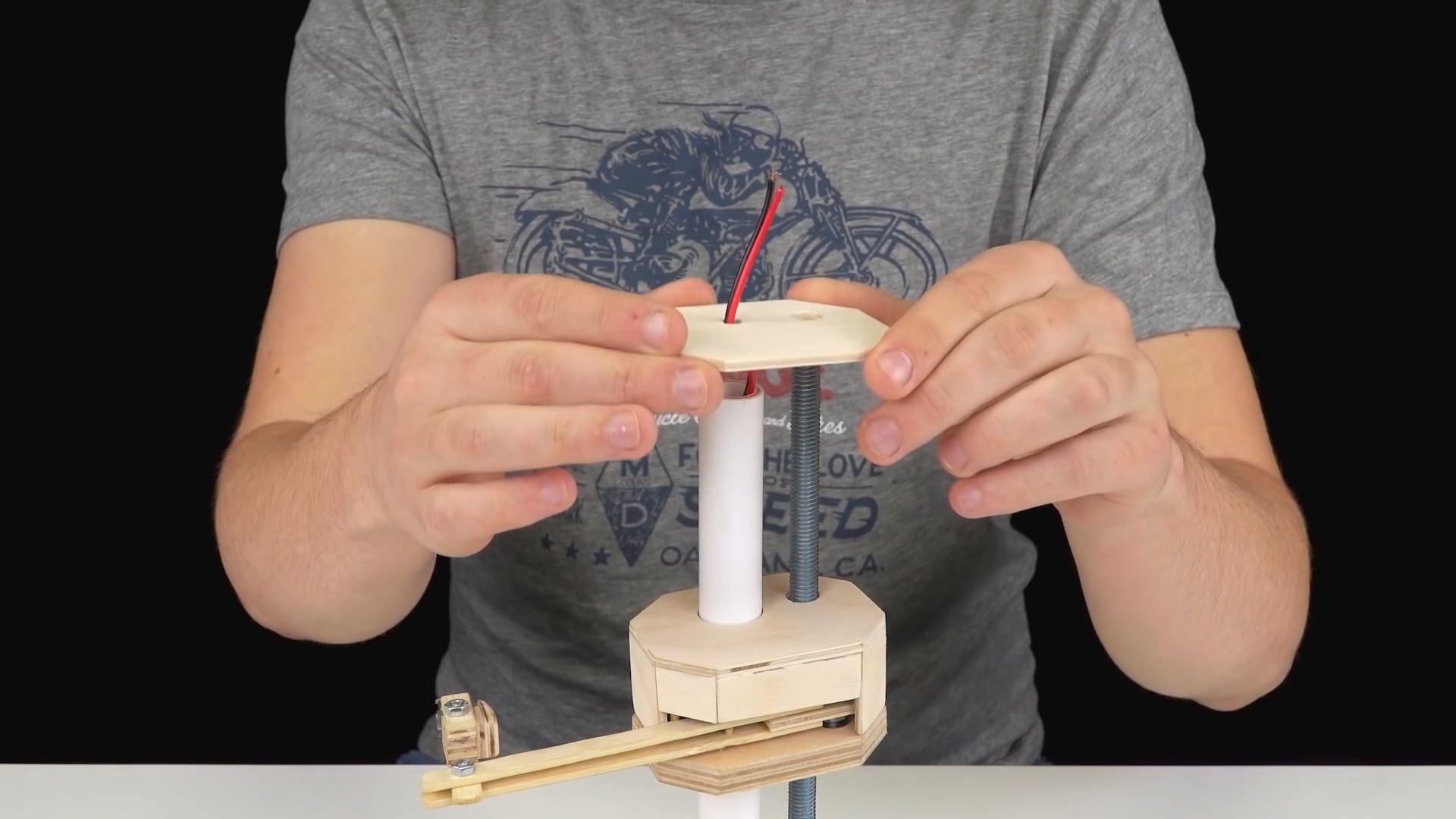

39 최상단에 38과 동일한 크기의 합판을 올려놓은 후, 11과 동일한 크기의 원형 나무 조각을 붙여줍니다.

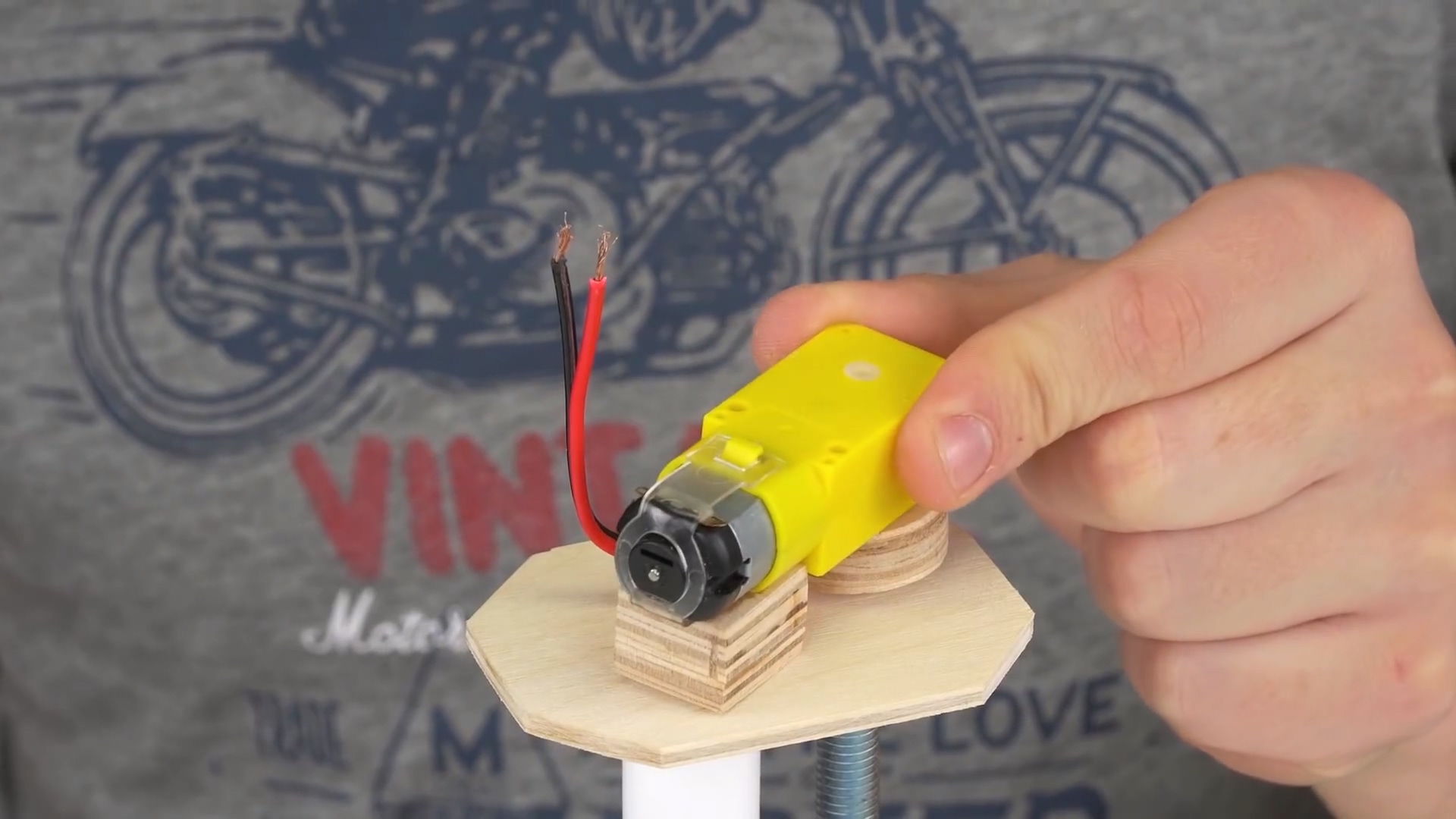

40 DC 모터에 나무 조각을 붙여 높이를 맞춰줍니다.

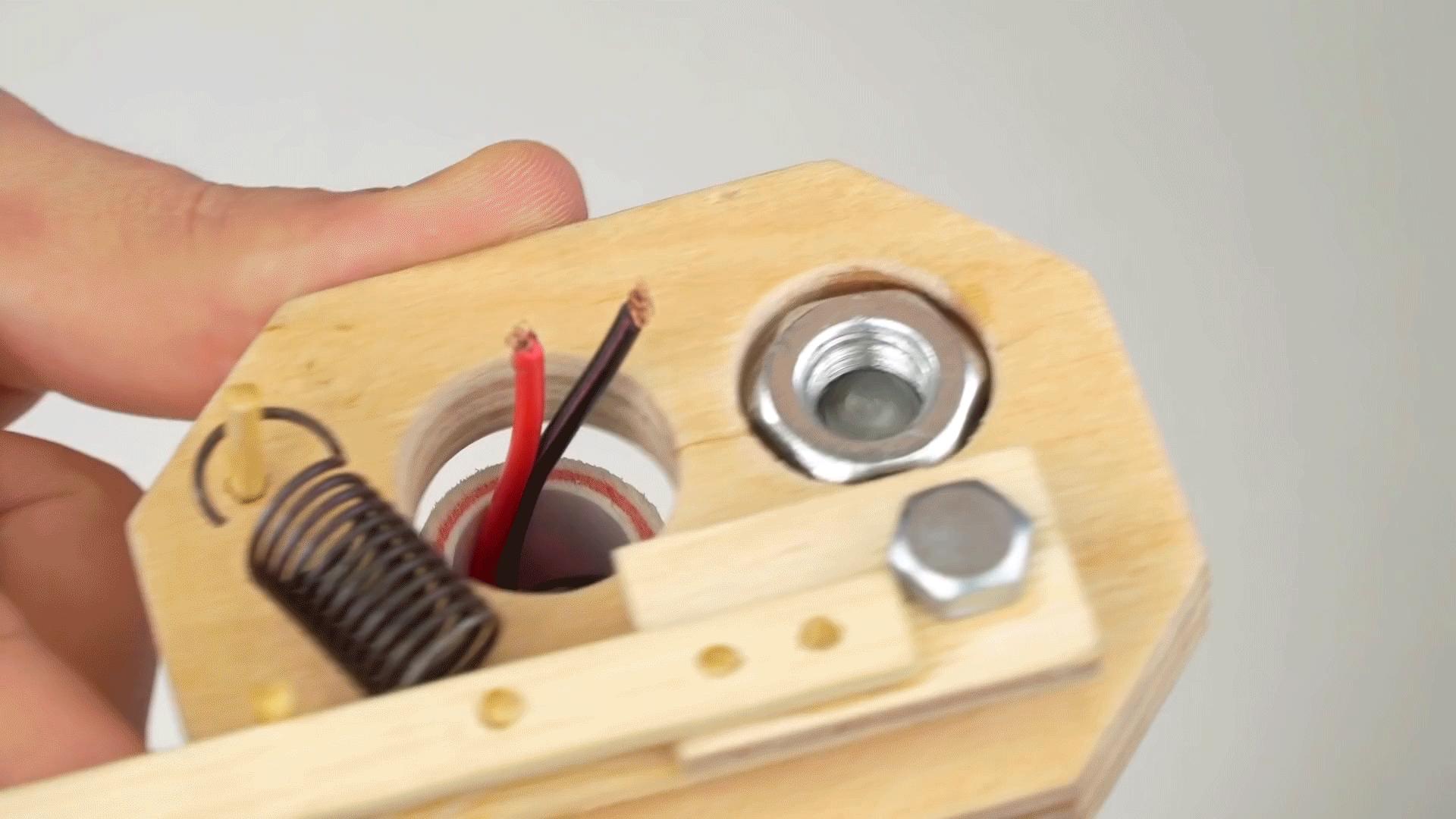

상단에 붙인 DC 모터는 10에서 미리 준비한 와이어와 연결 후 작동하는지 확인합니다.

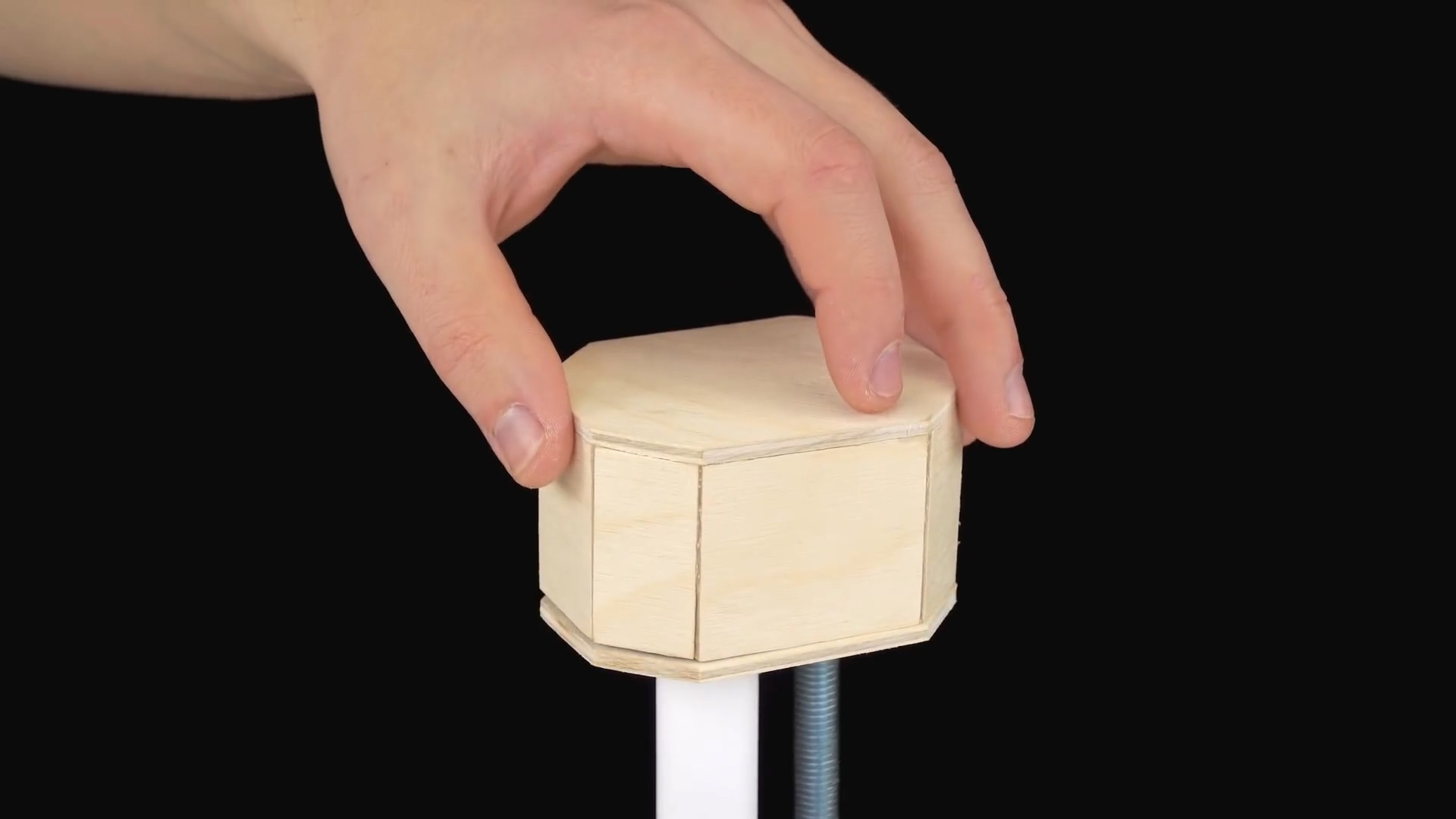

41 40또한 동일한 크기로 뚜껑을 만들어 덮어줍니다.

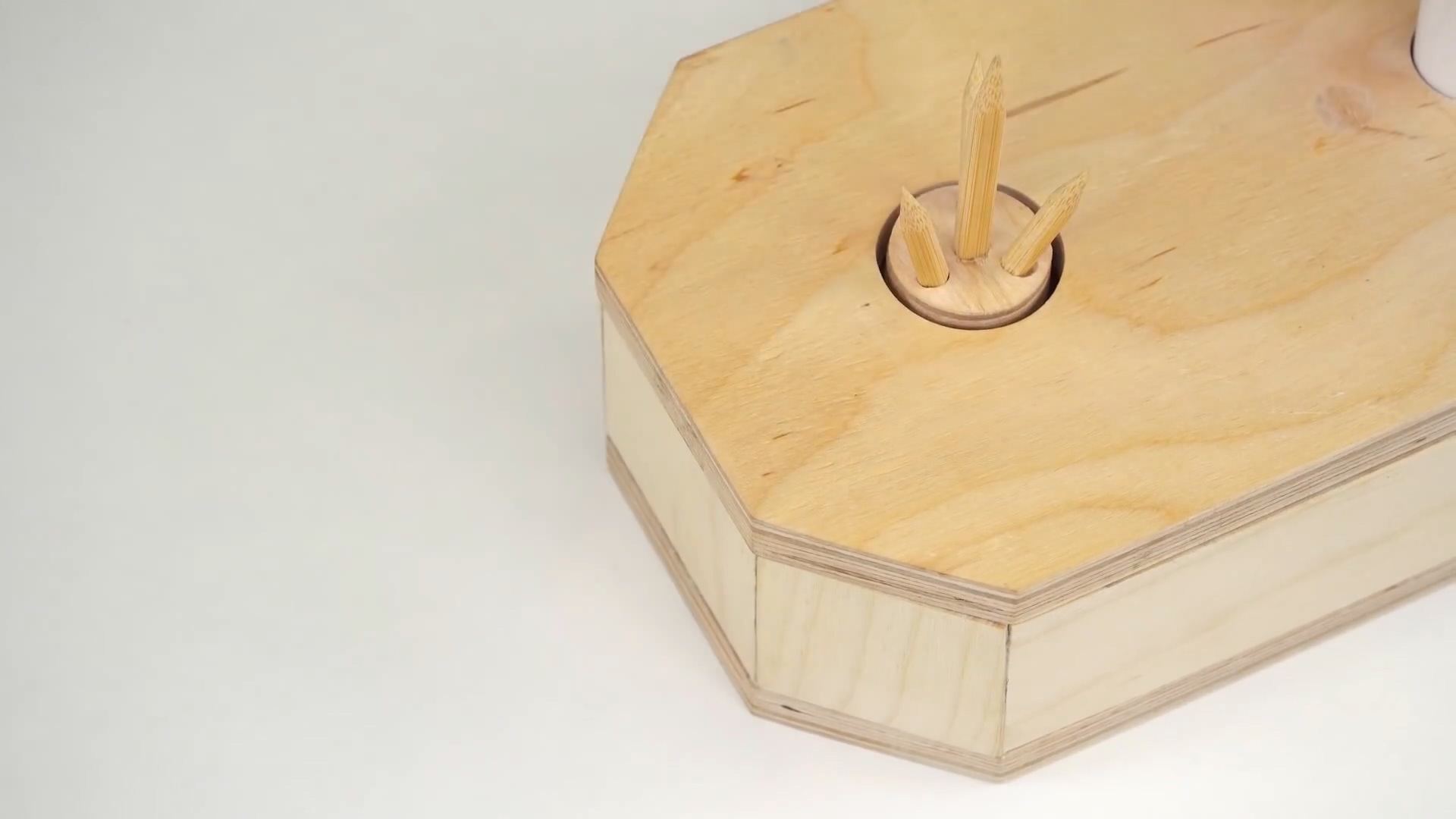

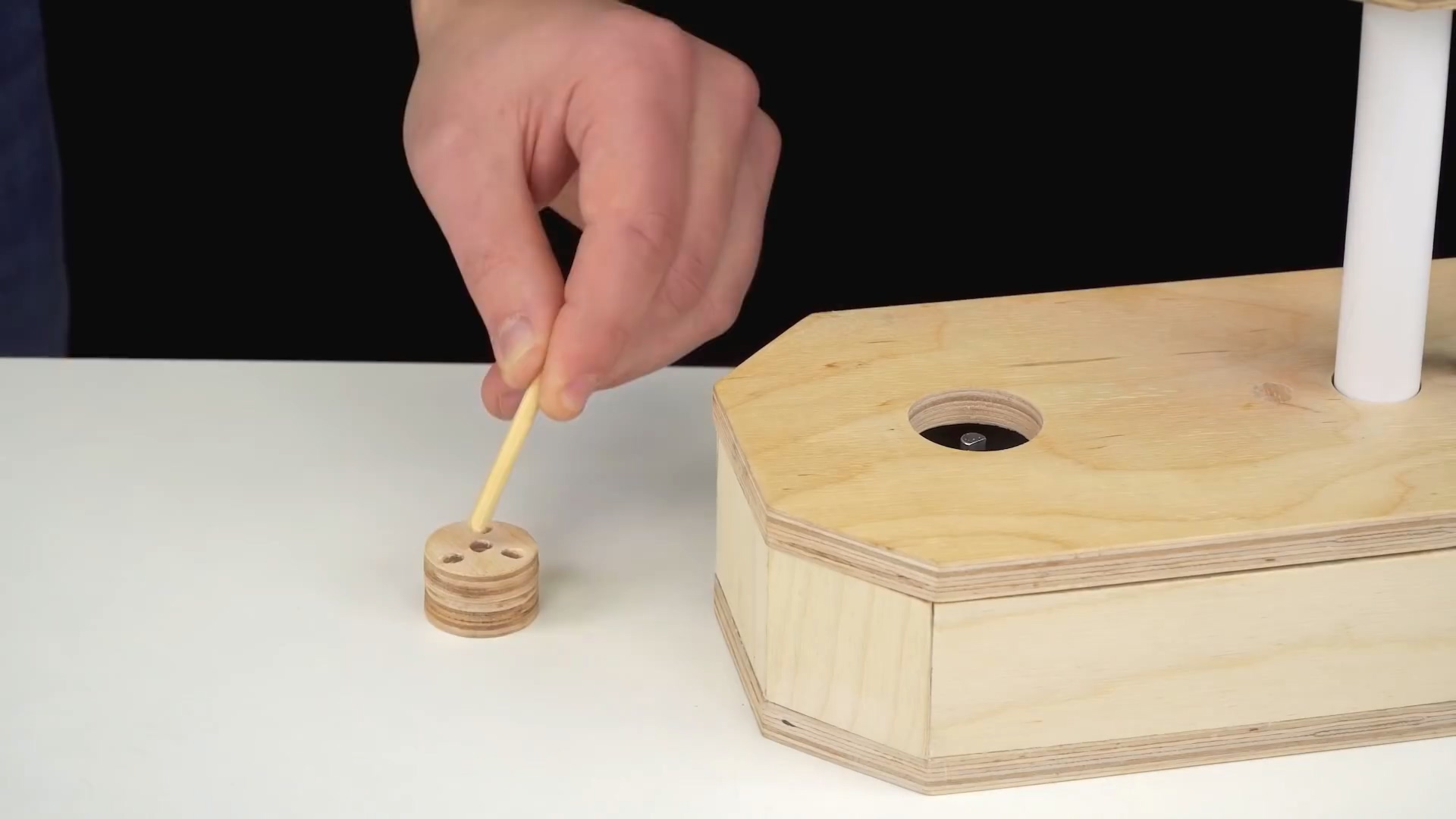

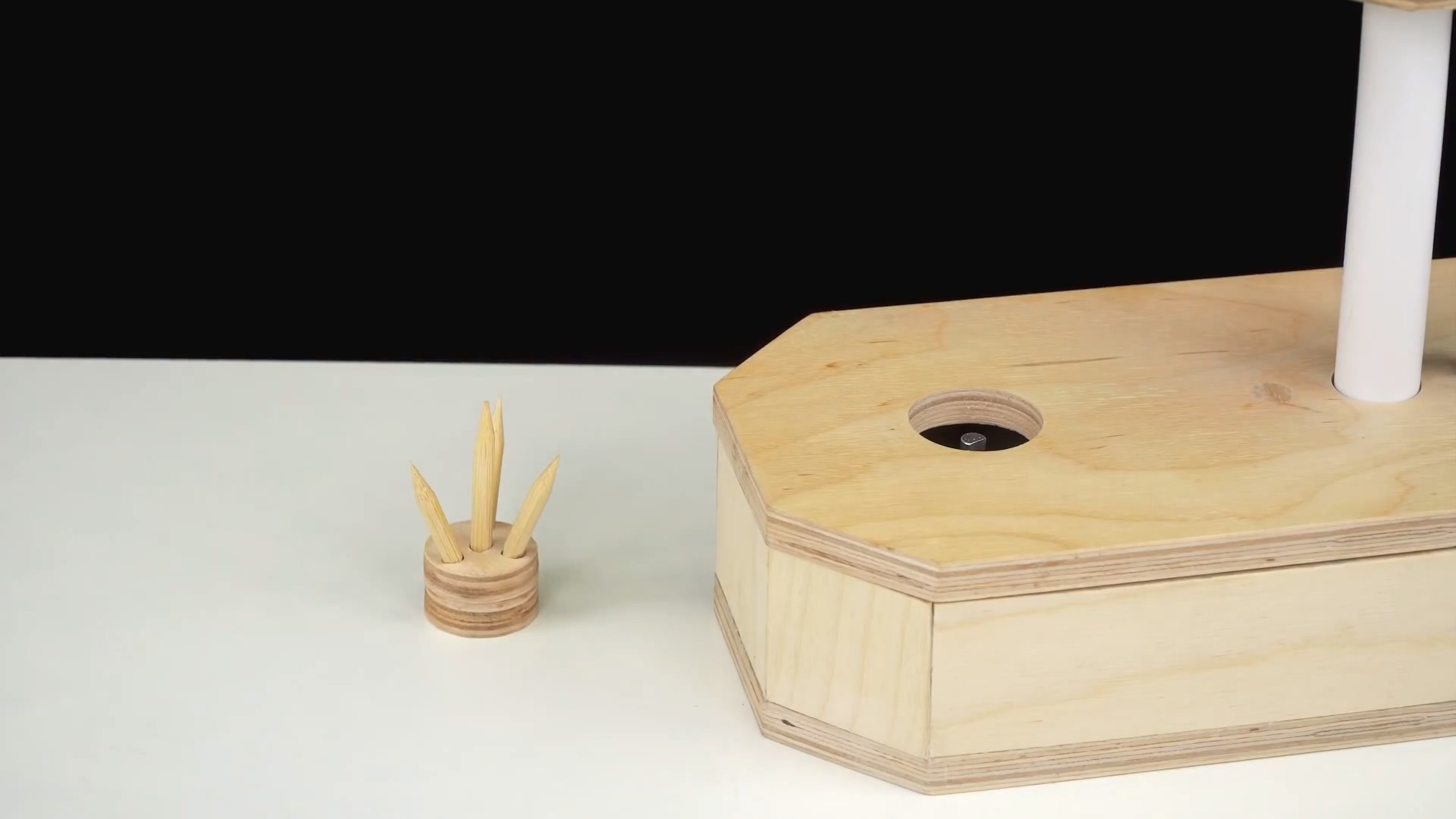

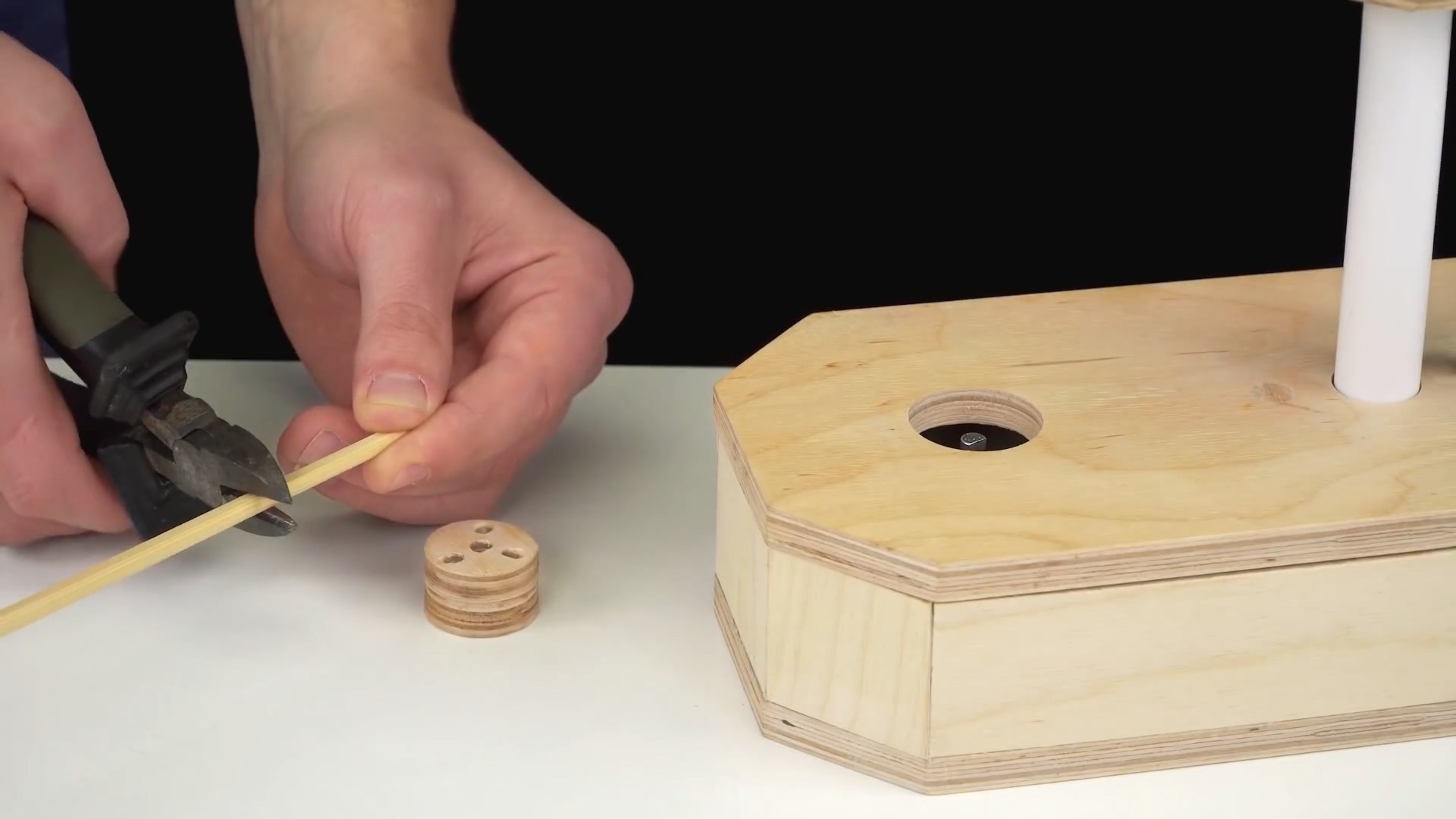

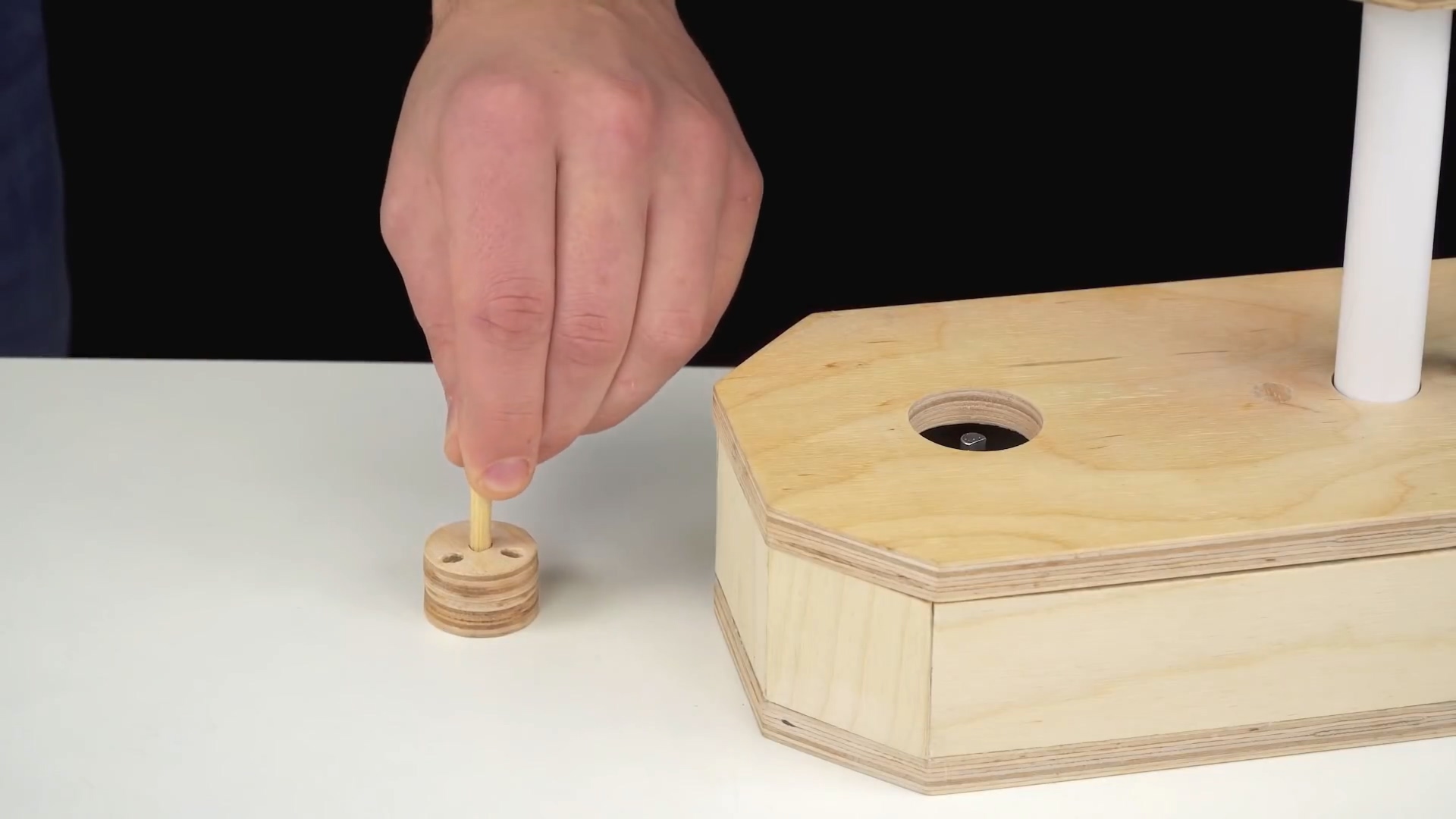

42 11과 같은 크기의 원형 나무 조각에 드릴 등으로 구멍을 3~4개 뚫은 후, 나무 막대를 꽂아줍니다.
43 42를 구멍에 끼워줍니다.
이 부품은 재료를 끼워 고정하고, 필러가 작동하면 마찬가지로 재료를 돌려주는 역할을 하기 때문에 구멍에 너무 딱 맞는 것보다 약간 여유 공간을 가지고 있는 것이 좋습니다.

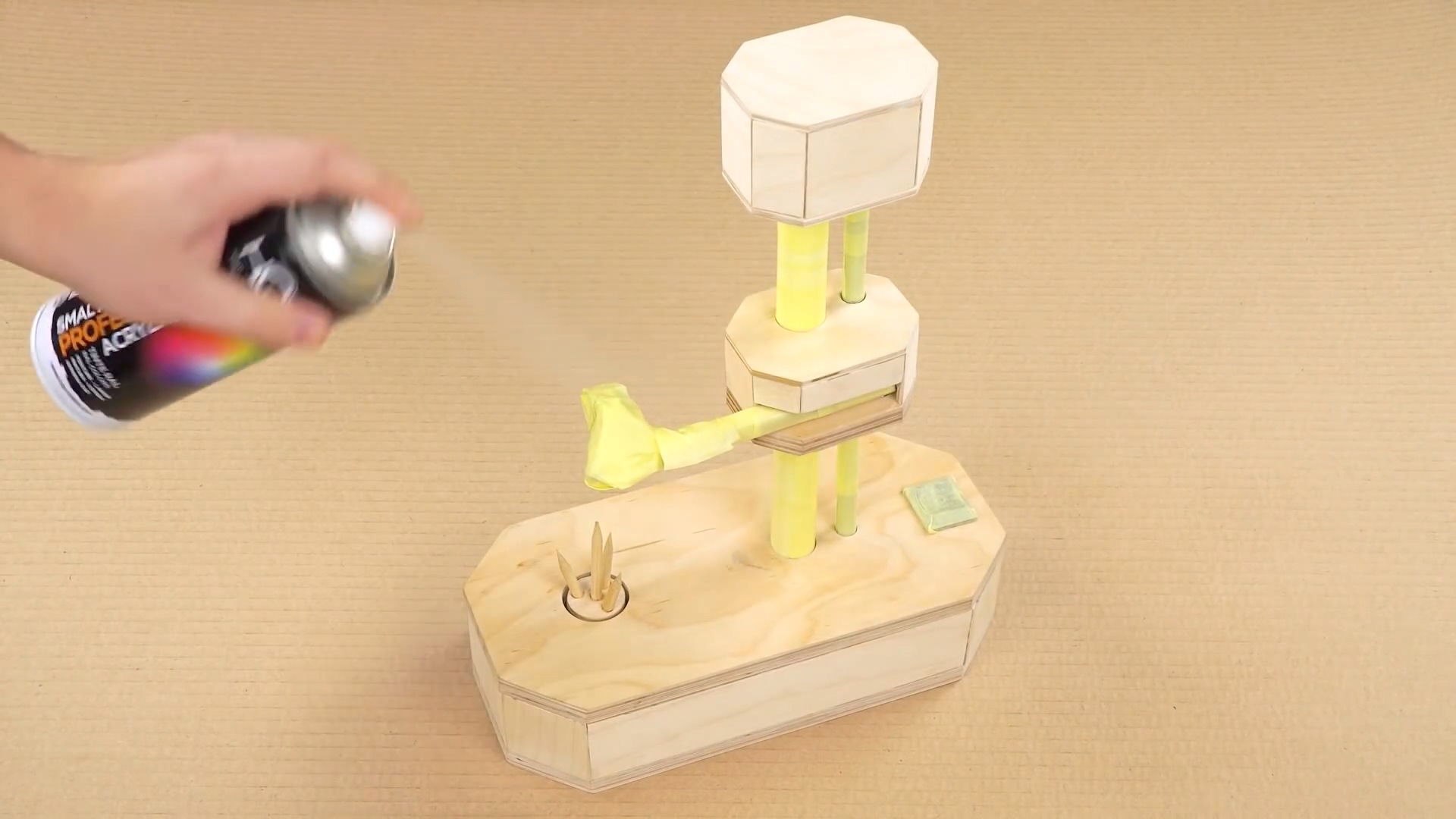

44 불필요한 부분에는 마스킹 작업을 한 후, 기기에 전체적으로 바니쉬를 뿌려 마무리합니다.

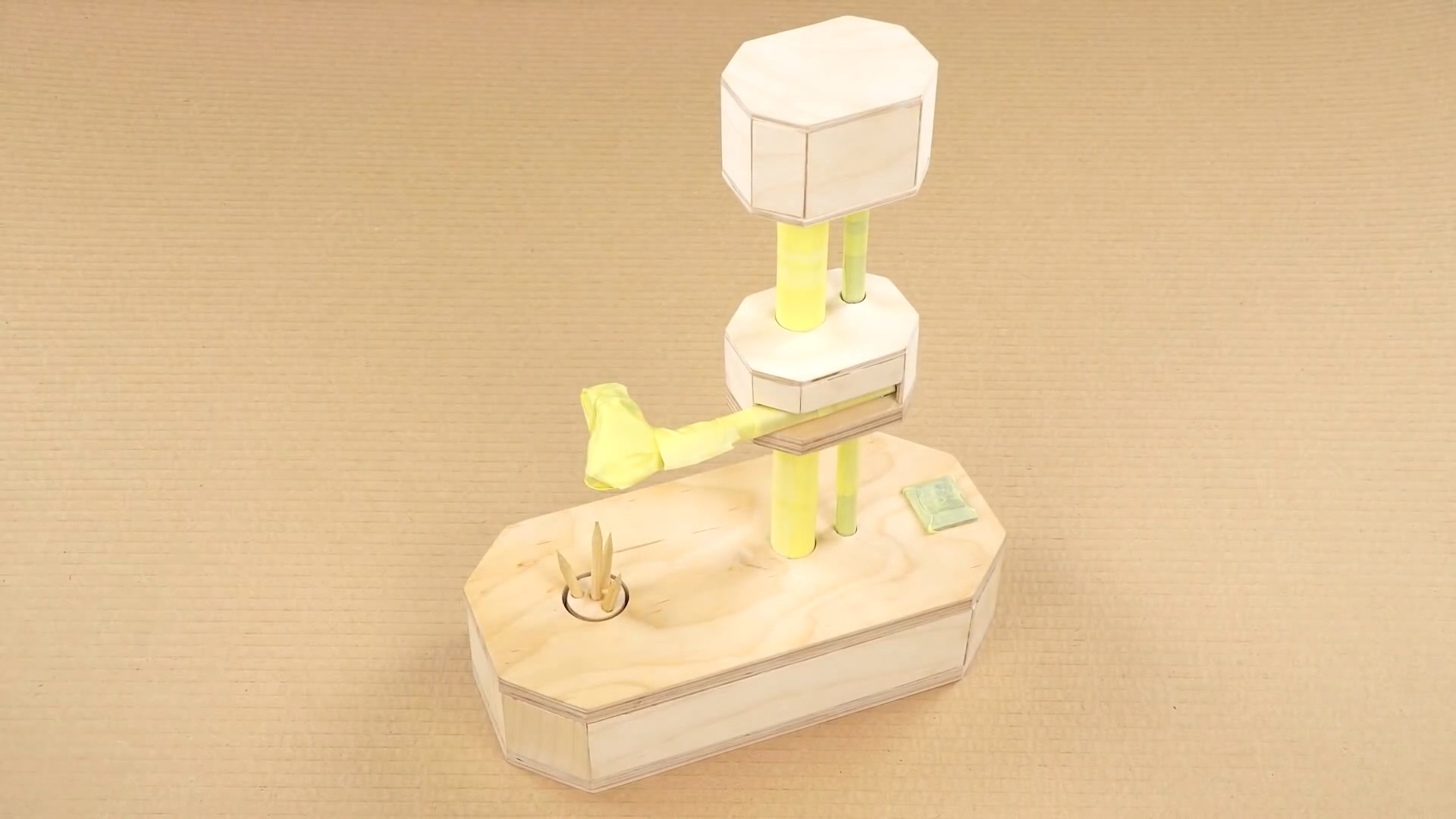

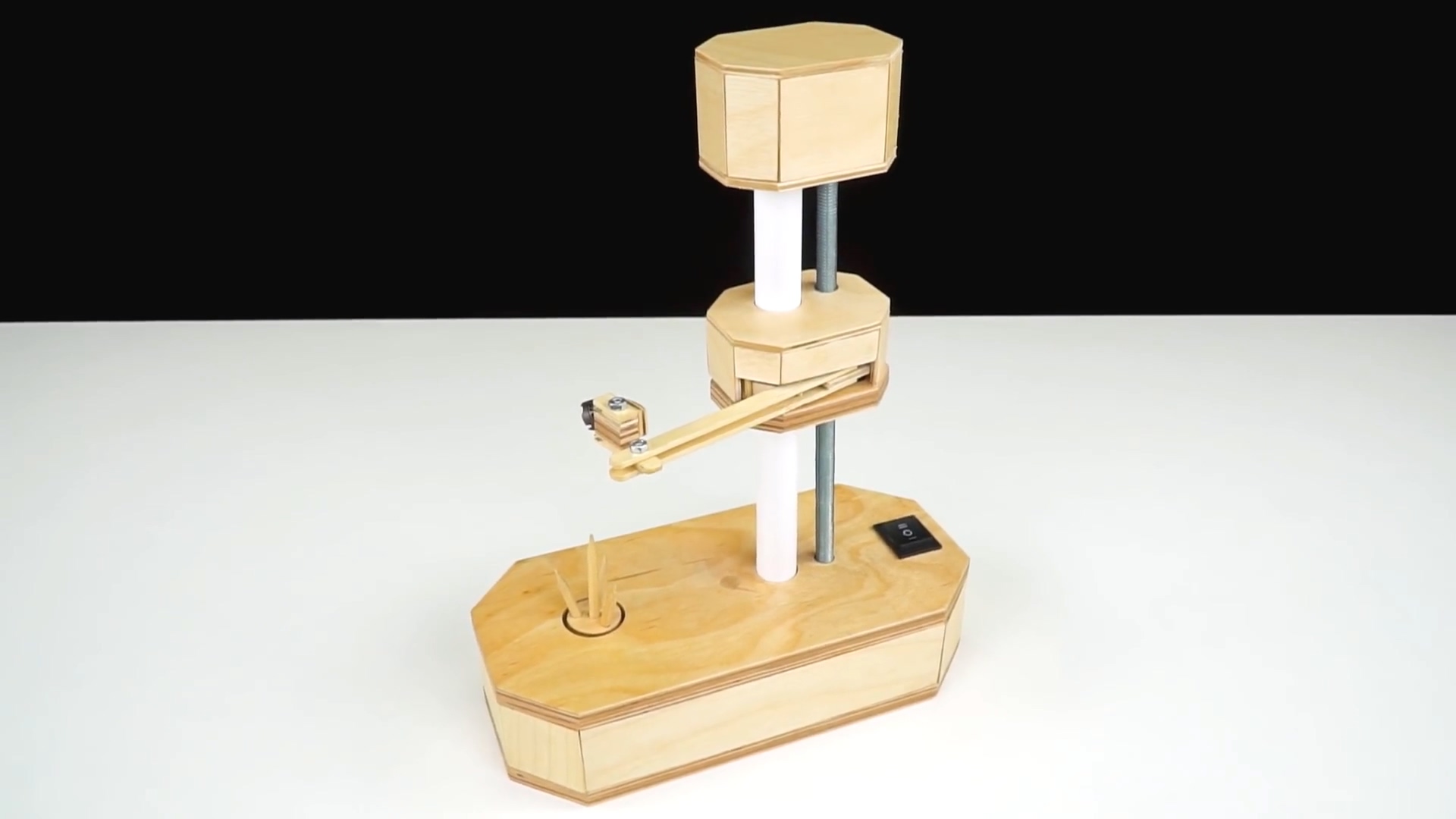

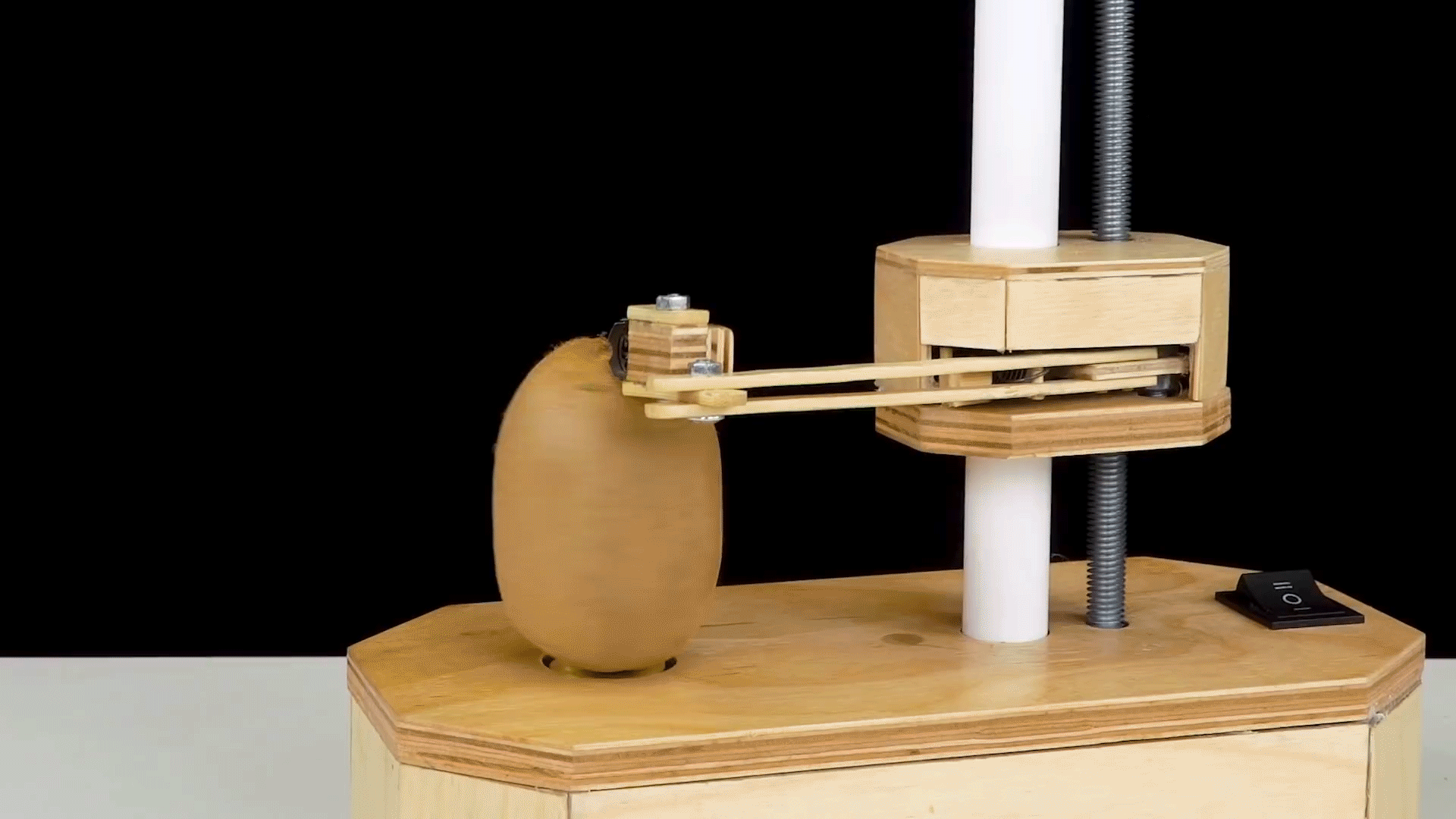

45 완성!
출처
1 https://youtu.be/0KNICEAwKUw
