연말연시에는 소중한 사람에게 손으로 쓴 편지를 전하기도 합니다.
손쉽게 소식을 전할 수 있는 세상이지만, 그래도 어떤 때엔 그런 아날로그적 감성이 더욱 따뜻하게 느껴지기도 하는 법이지요. 편지 한 장에 즐거움을 담을 수 있다면 더욱 좋을 것입니다.
오늘은 3D프린터로 만든 여러 기프트 카드들과, 포토샵을 이용해 3D 카드 모델링을 만들 수 있는 방법을 알아보겠습니다. 기성품이 아닌 자신만의 독창적인 아이디어와 디자인으로 만들어 보세요.
3D 키트 카드 (3D Kit Card)
카드의 형태와 크기로 만들어져 자르고 조립할 수 있는 3D 모델링입니다.
명함 등 비즈니스 모델로도 사용됩니다.

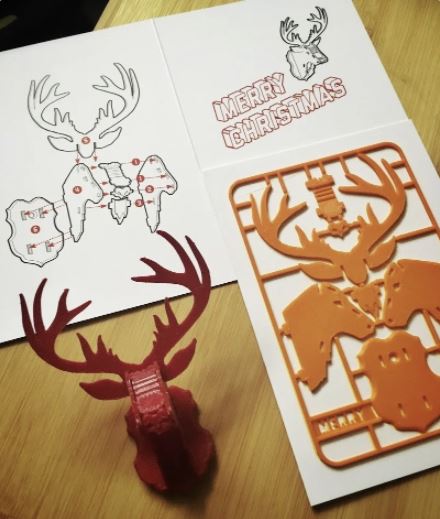

(1) 크리스마스 순록 카드 (링크)
3D로 인쇄된 크리스마스 카드. 납작하게 만들어졌기 때문에 편지봉투에도 넣을 수 있습니다.

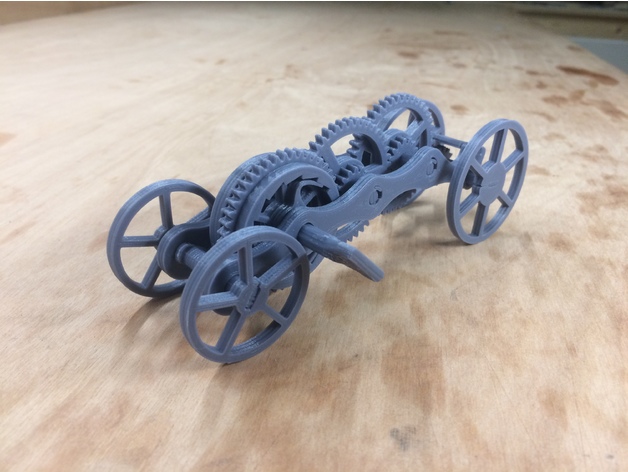

(2) 태엽 자동차 기프트 카드 (링크)
손으로 태엽을 감았다 놓으면 달려나가는 작동 완구인 태엽 자동차를 만들 수 있는 기프트 카드 모델링입니다.

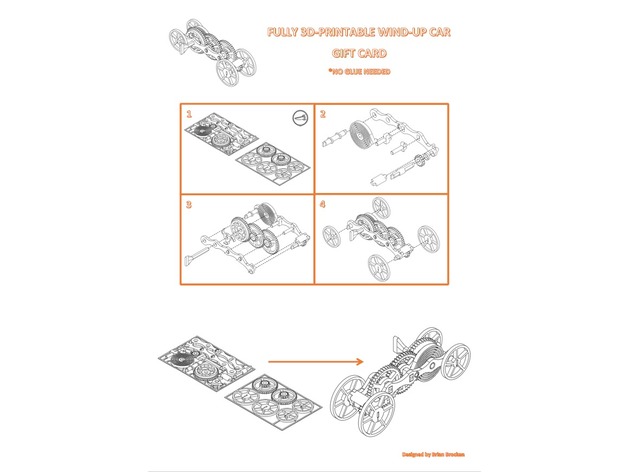

-조립 메뉴얼

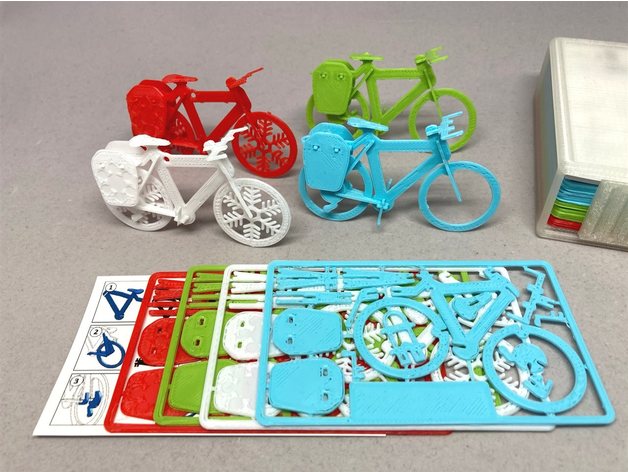

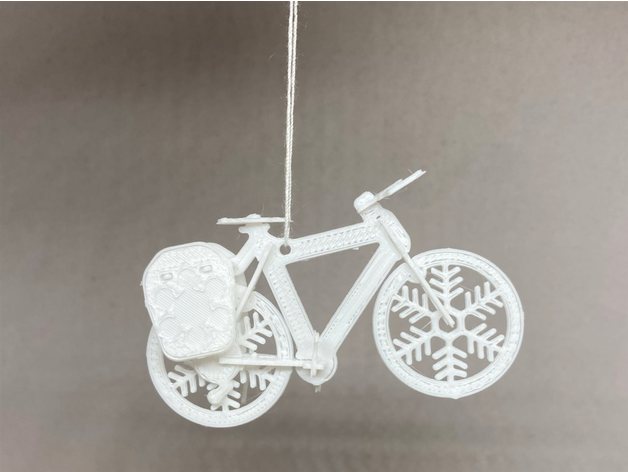

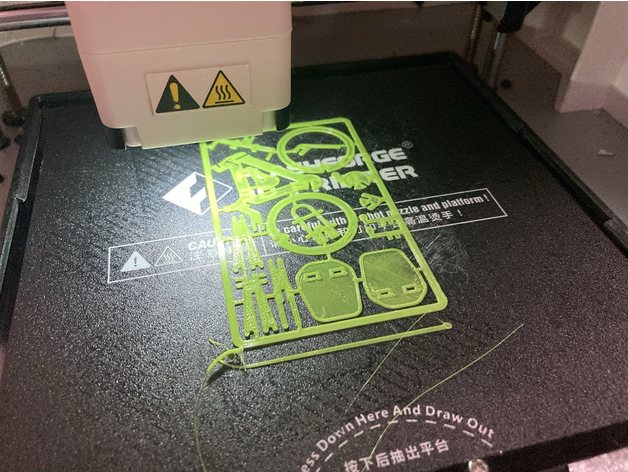

(3) 자전거 여행 명함 (링크)
바이크 플라스틱 모델이 있는 명함. 일본 명함 크기입니다.

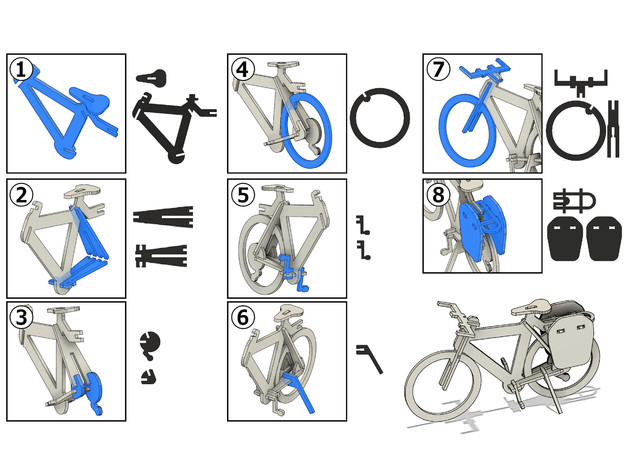

1. 모델을 프린팅해줍니다. (ABS, PLA 필라멘트)

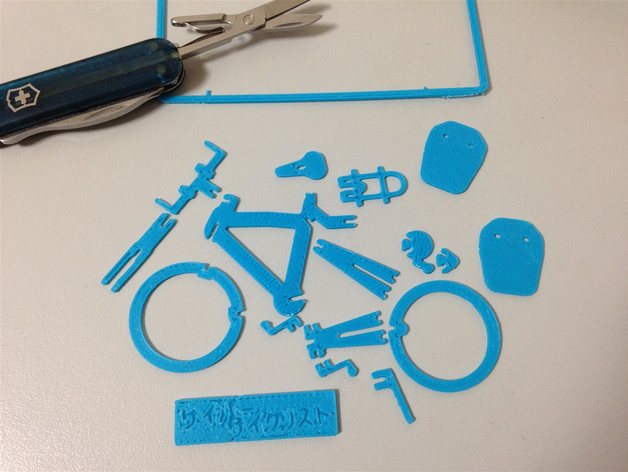

2. 각 부품들을 잘라내 줍니다.
3. 부품을 순서대로 잘 끼우면서 조립해 주세요. 각 부품을 조립하면서 접착제를 바로 사용해 주는 것을 추천합니다.
4. 완성!
이미지 패스를 3D 모델링으로 바꾸는 법
*포토샵, 일러스트레이터 등의 이미지를 3D 무료 프로그램인 Blender에 업로드하여 사용하는 방법입니다.
*기초적인 Blender 사용법(링크)
(1) 포토샵 이미지를 일러스트레이터 패스로 만들기
*일러스트레이터로 작업하신다면 이 과정은 넘어가셔도 됩니다.

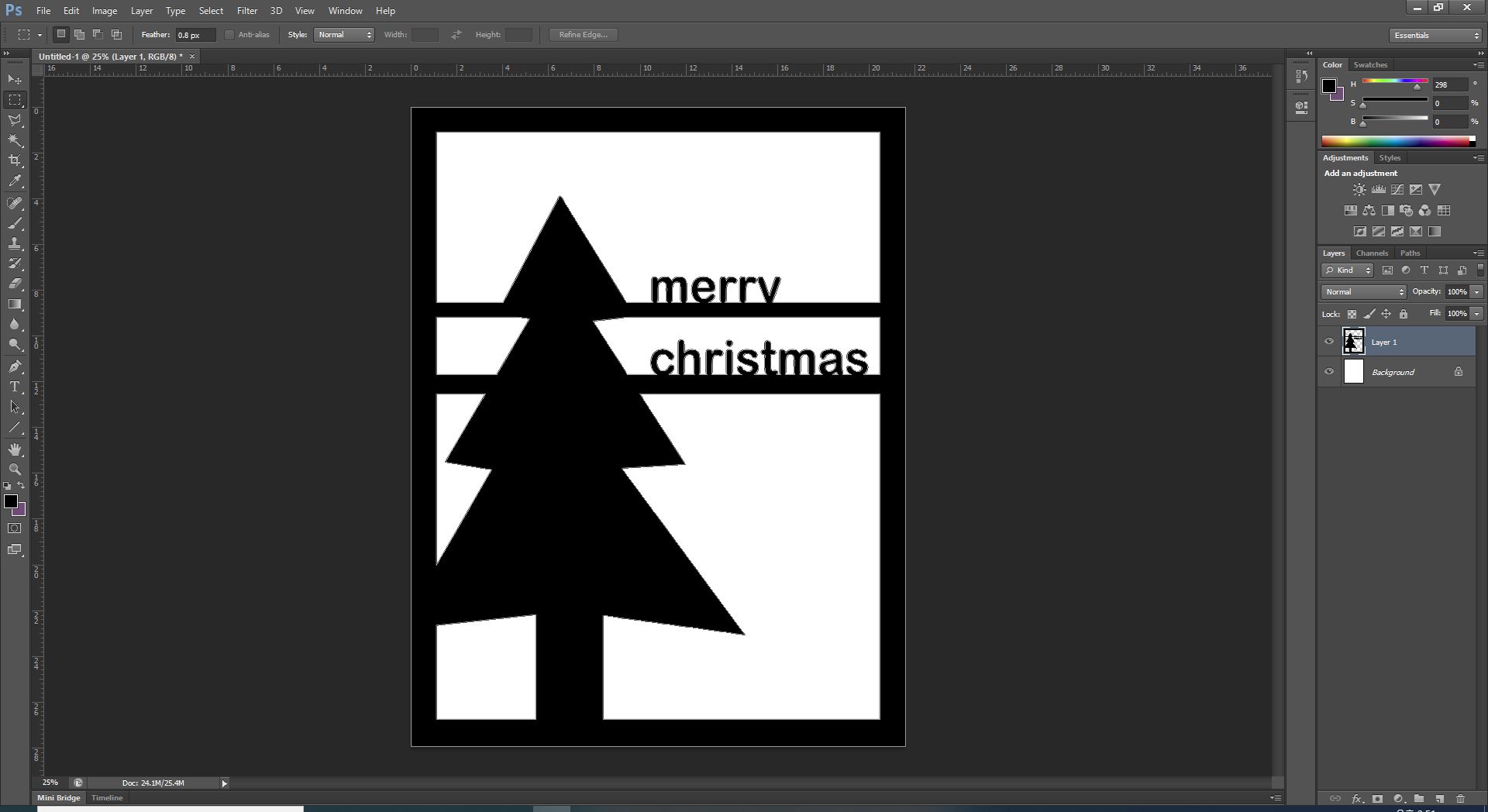

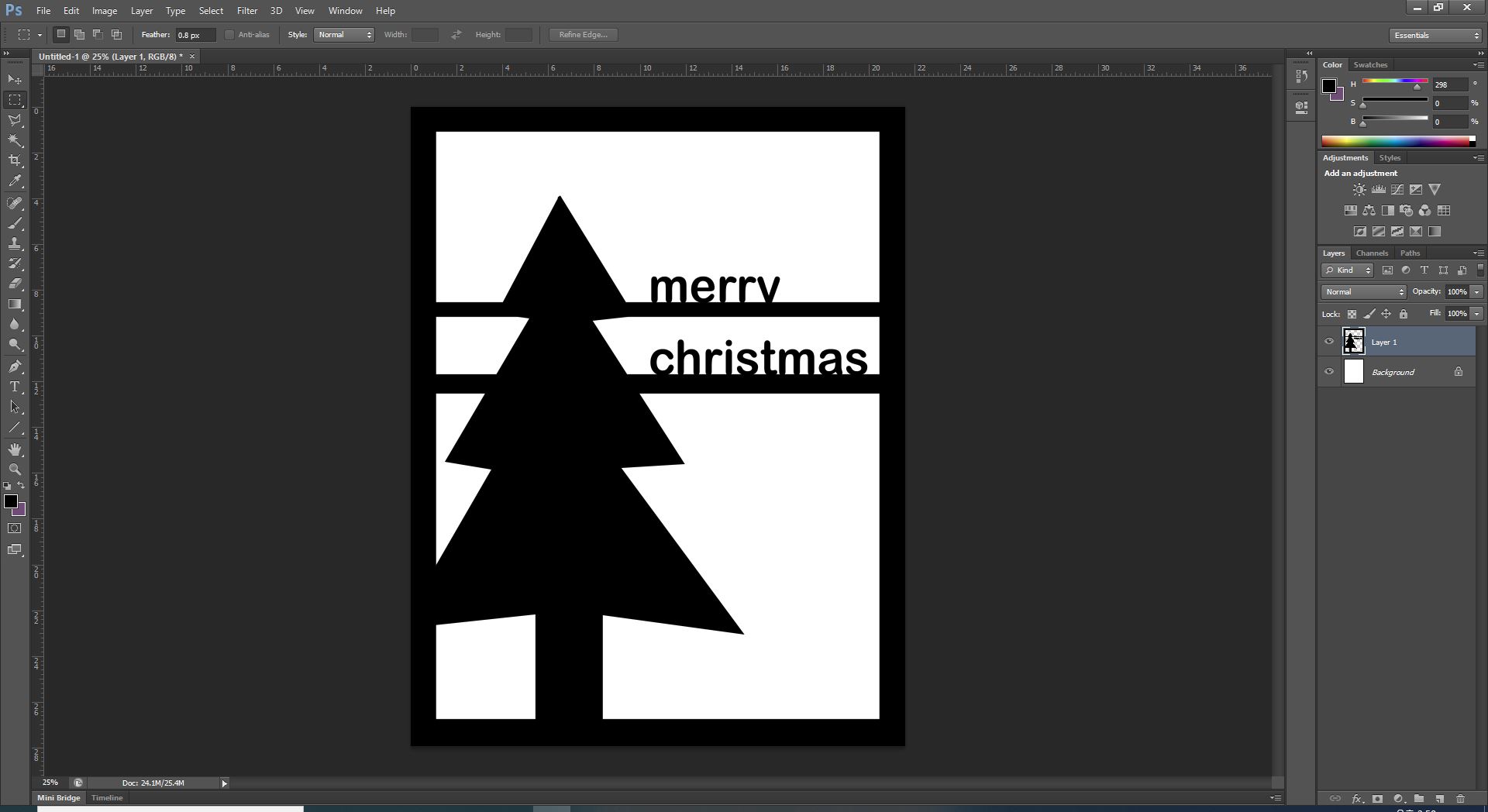

1. 포토샵에서 원하는 이미지를 만들어 줍니다. 이 때, 색상은 중요하지 않으며 그림의 외곽선만이 정보를 가지게 됩니다.
배경 레이어와 이미지 레이어가 분리되어 있어야 합니다.
2. ctrl + 이미지 레이어를 클릭합니다. 컨트롤 +이미지 레이어 클릭은 해당 레이어의 채워진 부분만을 자동으로 선택해줍니다. (레이어 이름 부분이 아니라 레이어의 이미지 부분을 클릭하셔야 합니다)

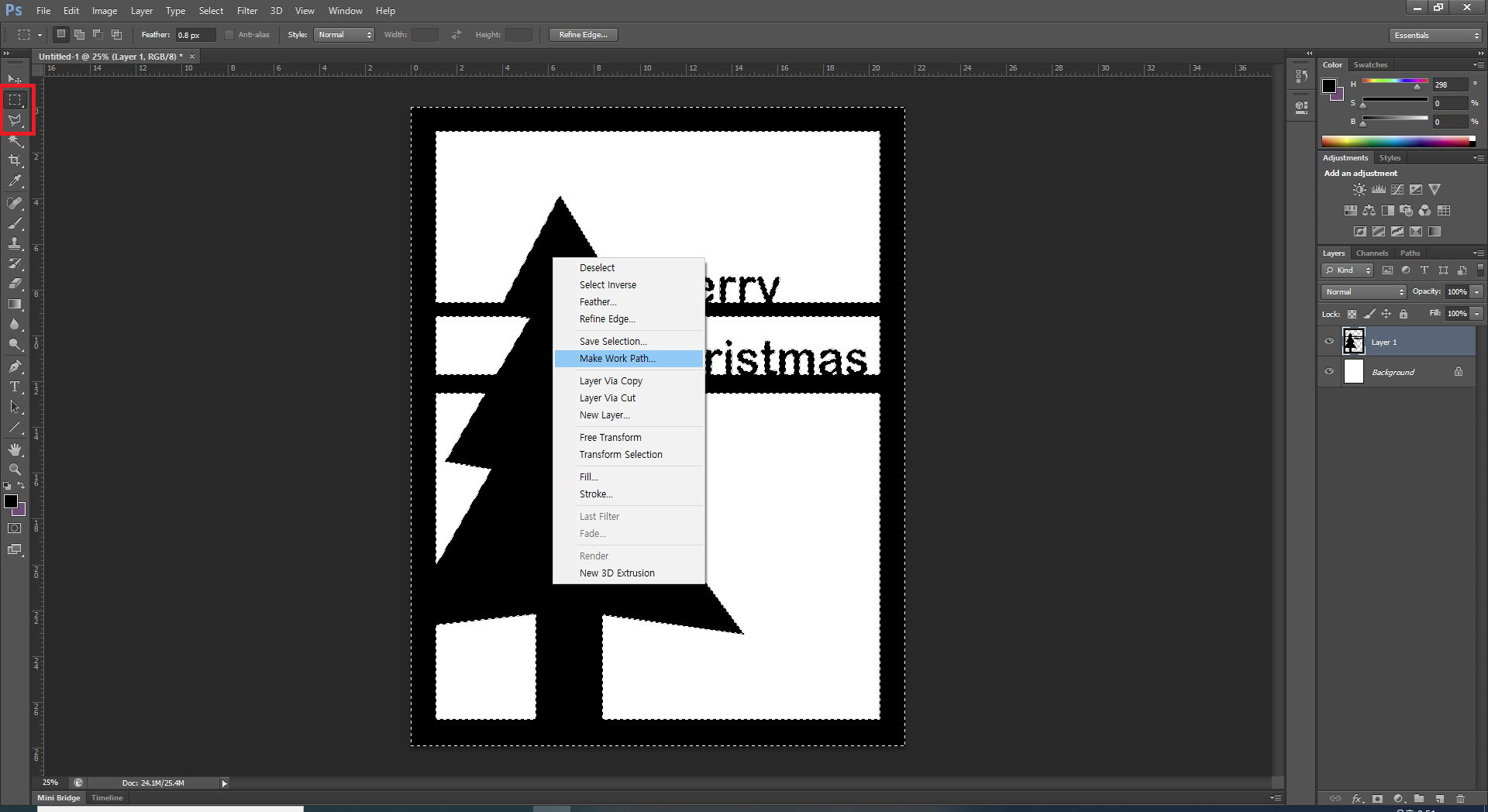

3. 오른쪽 버튼을 클릭하고 Make work Path를 클릭해 줍니다.
*이 때 선택 툴이나 올가미 툴(Lasso tool)이 선택되어 있어야 합니다.
이미지의 외곽을 따라 패스가 생성되었습니다.

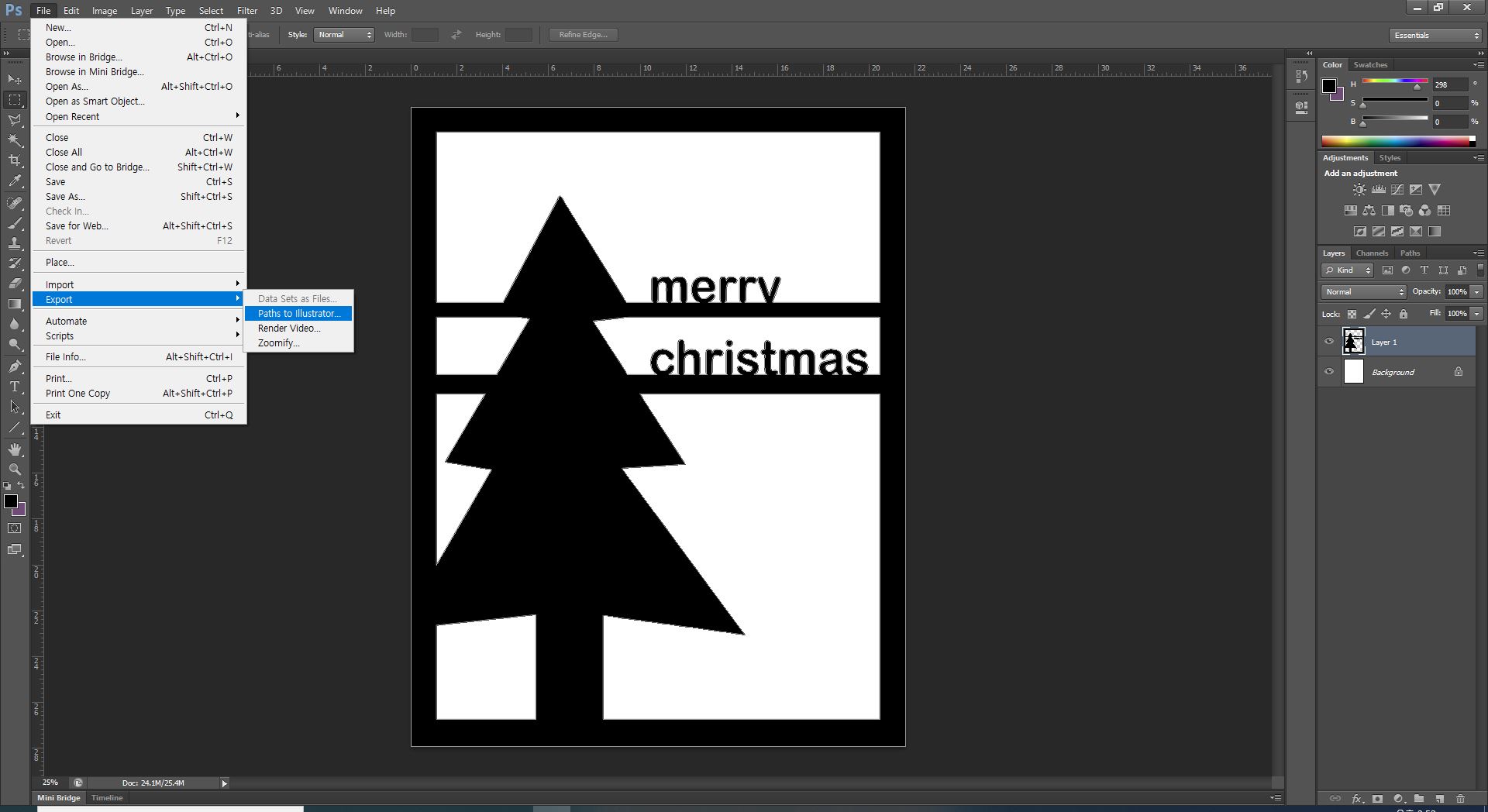

4. File > Export > Path to illustrator를 클릭하여 패스를 Ai파일로 내보냅니다.

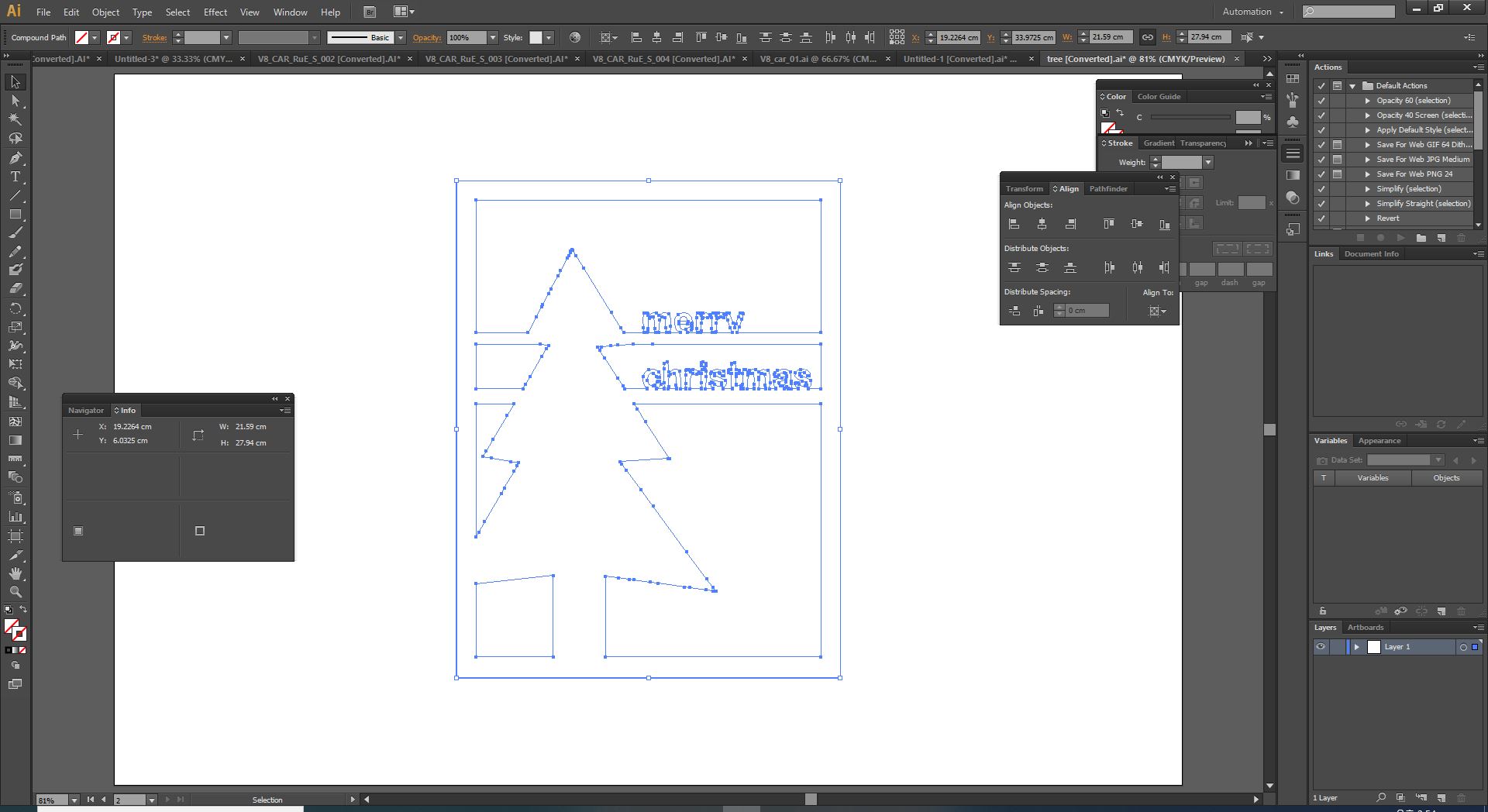

5. 패스가 일러스트레이터로 넘어왔습니다. (처음에 투명한 화면이 뜨더라도 당황하지 마세요. 마우스로 선택해 보면 패스가 존재합니다.)
3D 프로그램으로 넘어가기 전에 일러스트레이터에서 최대한 패스를 정리해 줘야 합니다.

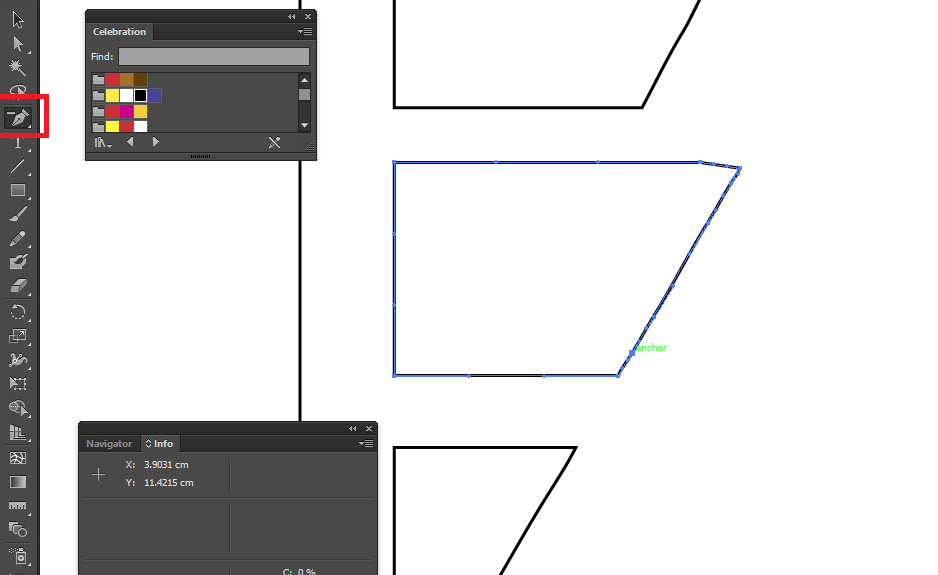

패스를 정리할 때는 Delet anchor Point tool을 사용해서 쓸모없는 점을 지워 주면 됩니다.
Cinema4D를 사용하신다면 아래 과정 없이 일러스트레이터 파일을 바로 임포트하시면 됩니다.
(2) 일러스트레이터 파일 SVG로 저장하기
Blender에서 사용하기 위해서는 일러스트레이터의 패스를 SVG로 저장해줘야 합니다. 이 때 몇 가지 기억해야 할 사항이 있습니다.
1. 색과 스트로크 설정은 인식할 수 없다.
2. 스트로크설정이나 텍스트는 패스로 만들어 줘야 한다. (Raterize기능을 사용하세요.)
3. 사용하지 않는 오브젝트와 레이어를 지운다.
4. 오브젝트가 여러 겹 쌓여 있도록 하지 말고 Merge한다.

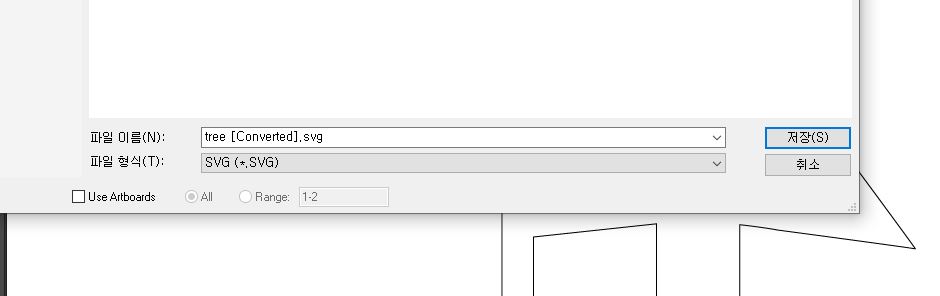

다른 이름으로 저장시 형식을 SVG로 설정하고 저장해 주면 됩니다.
(3) 블렌더에서 SVG파일 불러오기

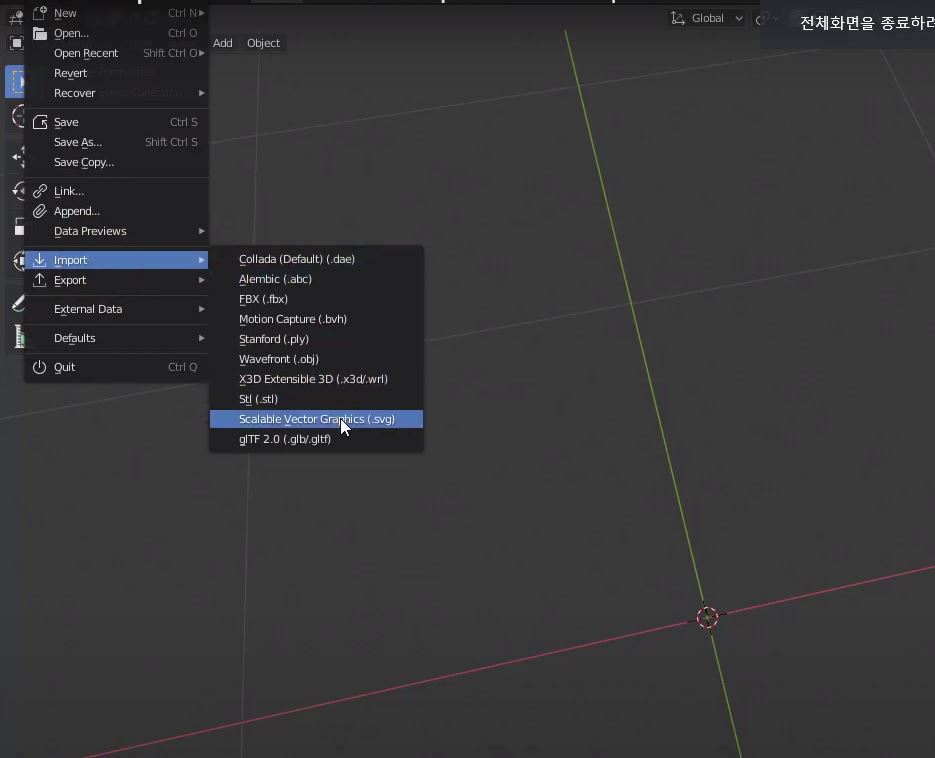

1. File - Import - Scalable Vector Graphics (.svg) 를 선택 후 파일을 불러옵니다.

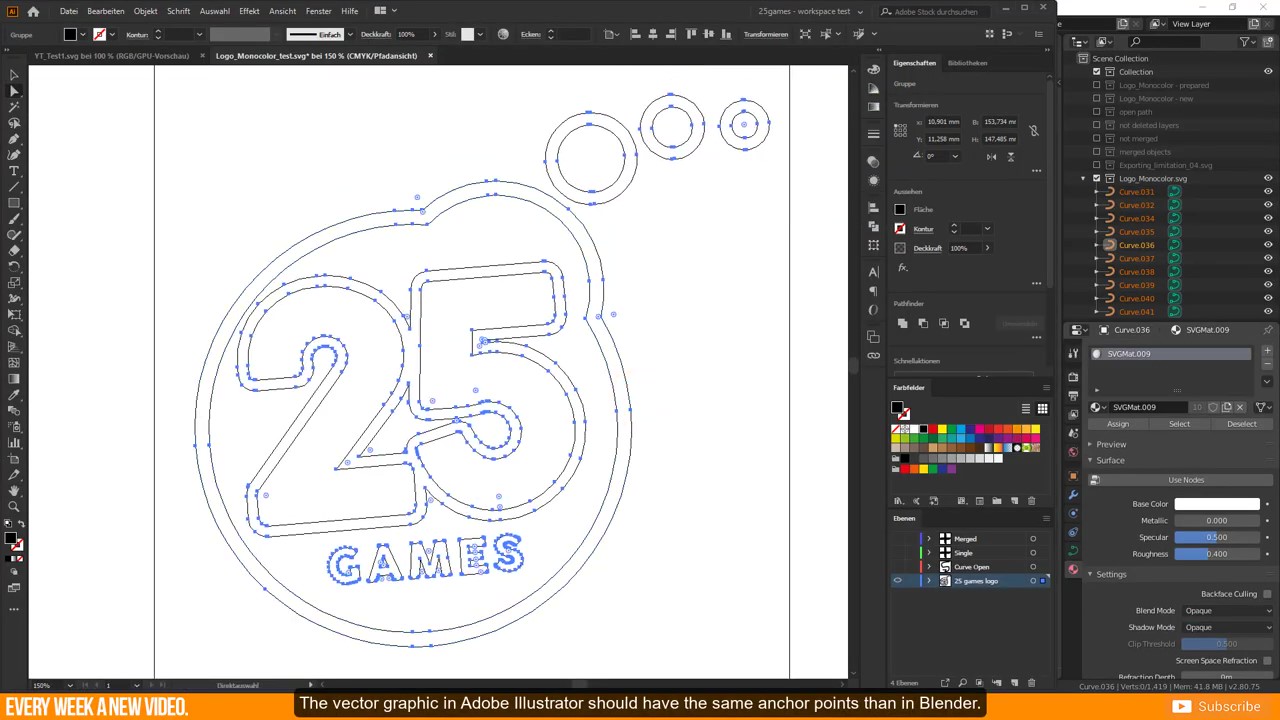

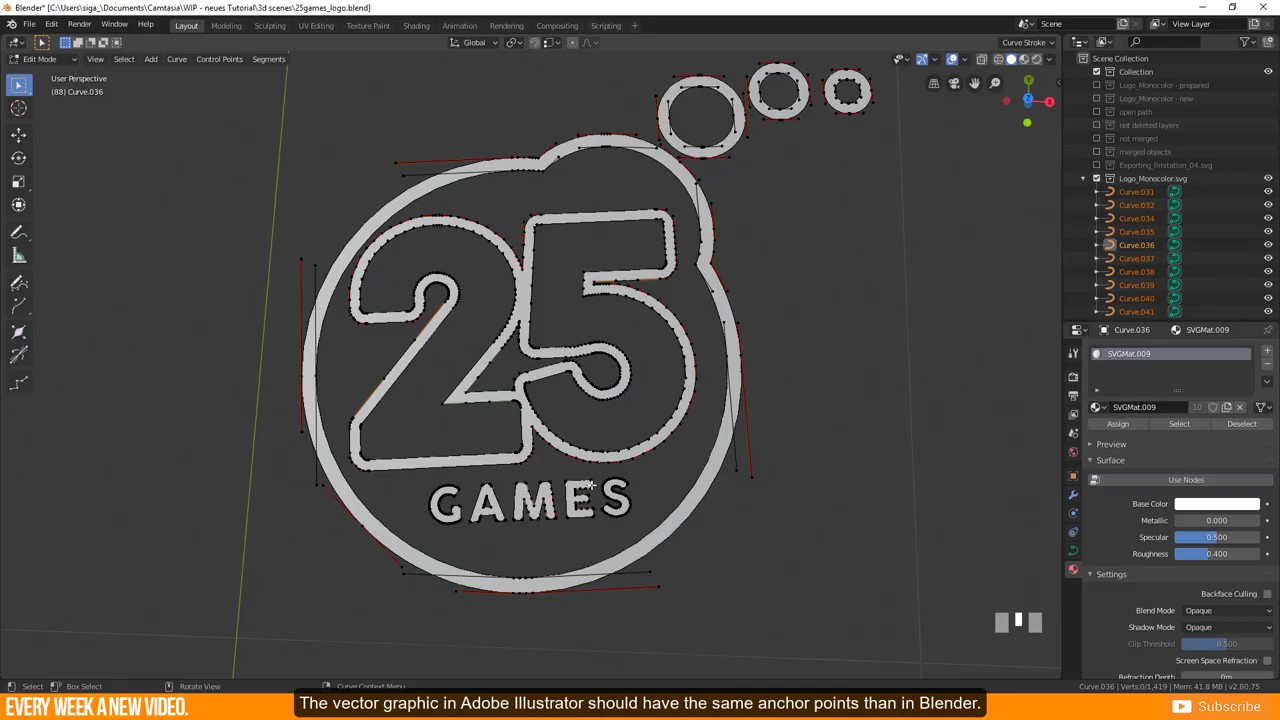

일러스트레이터 파일과 블렌더로 블러온 파일 이미지

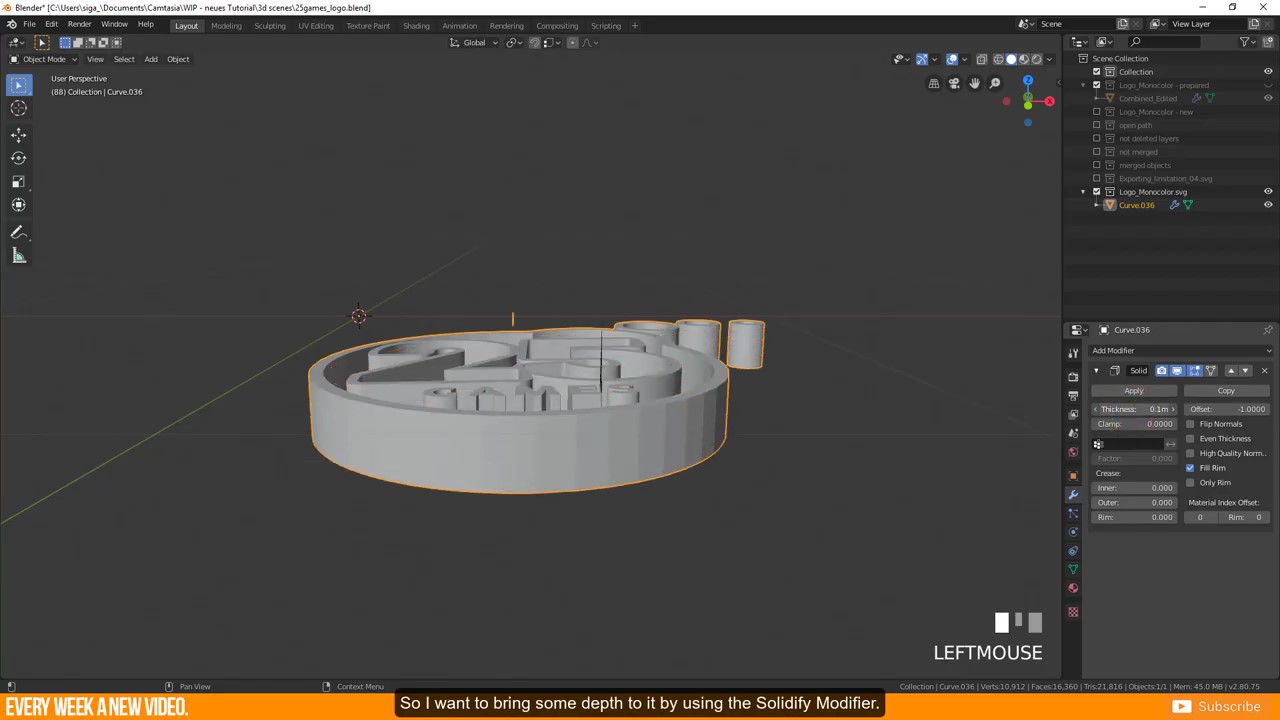

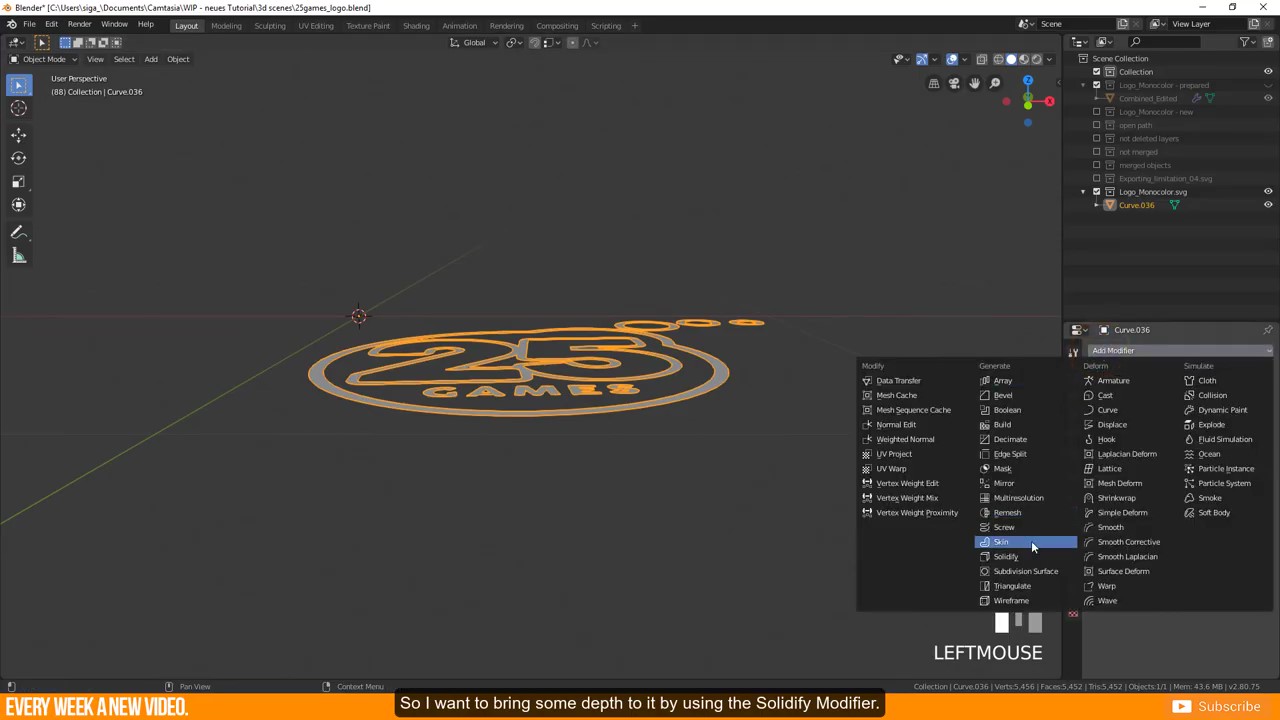

2. Add Modifier에서 Solidity를 선택해 두께를 만들어 줍니다.
*모델링에 삐져나온 점 등의 문제점들이 생길 수 있습니다.
일러스트레이터에서 패스를 최대한 깔끔하게 정리해 주는 것으로 어느 정도 줄일 수 있지만, 완벽하게 없애는 것은 어렵습니다.
블렌더 사용법을 익혀서 부분적으로 수정해야 깨끗한 결과물을 얻을 수 있습니다.
* SVG > Blender 참고 유튜브 링크 (25games)
여러 3d 키트 카드와 직접 만들어 볼 수 있는 방법들을 익혀 보았습니다.
연습해서 자신만의 작품을 만들어 보세요!
