2020 02 11
메이커스페이스에서 '아크릴 등신대'를 작업할 수 있냐는 문의가 들어왔습니다.
레이저컷팅기와 uv프린터기로 작업가능한 일이었습니다. 메이커스 내에서 회의 결과 사양에 따른 견적을 산출하기 위해 아래와 같이 설명하고, 완전제작 대행에 들어갔습니다!
(이 글은 고객의 동의를 얻어 게시된 글입니다)

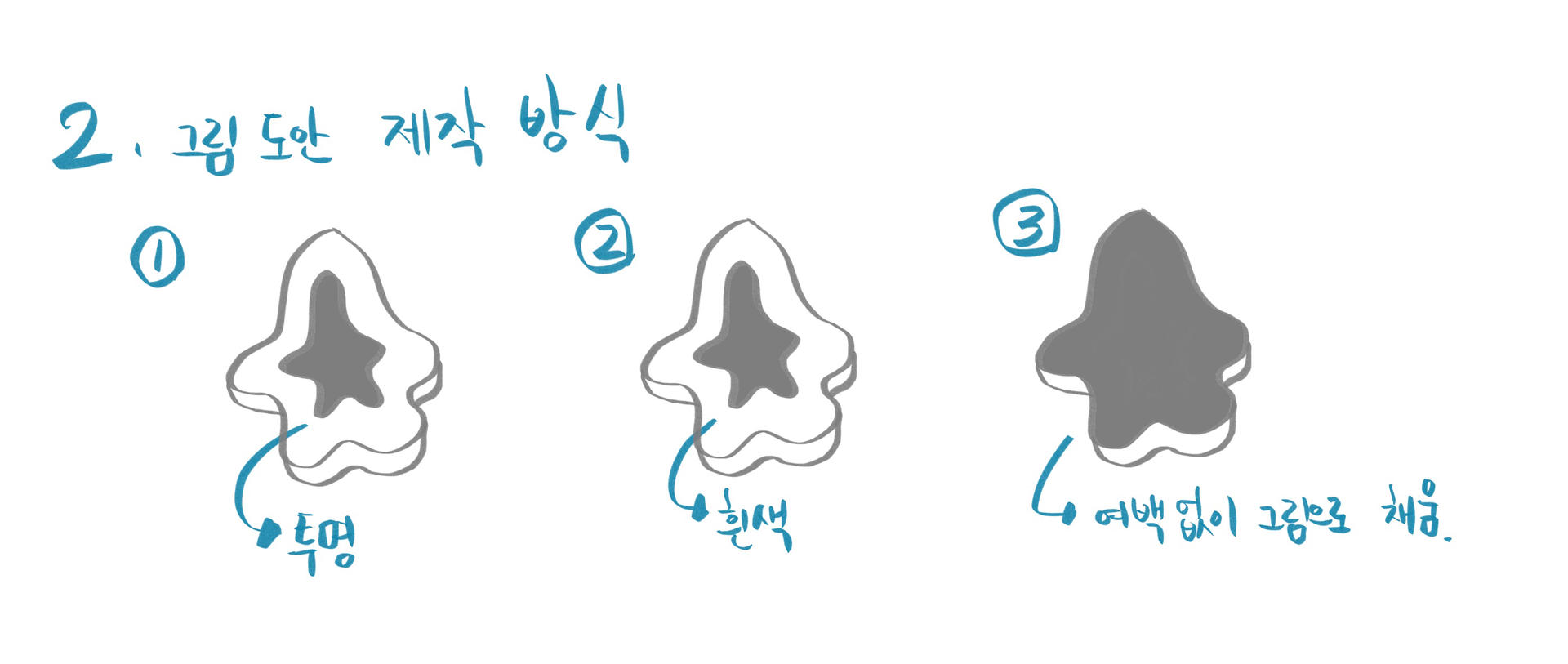

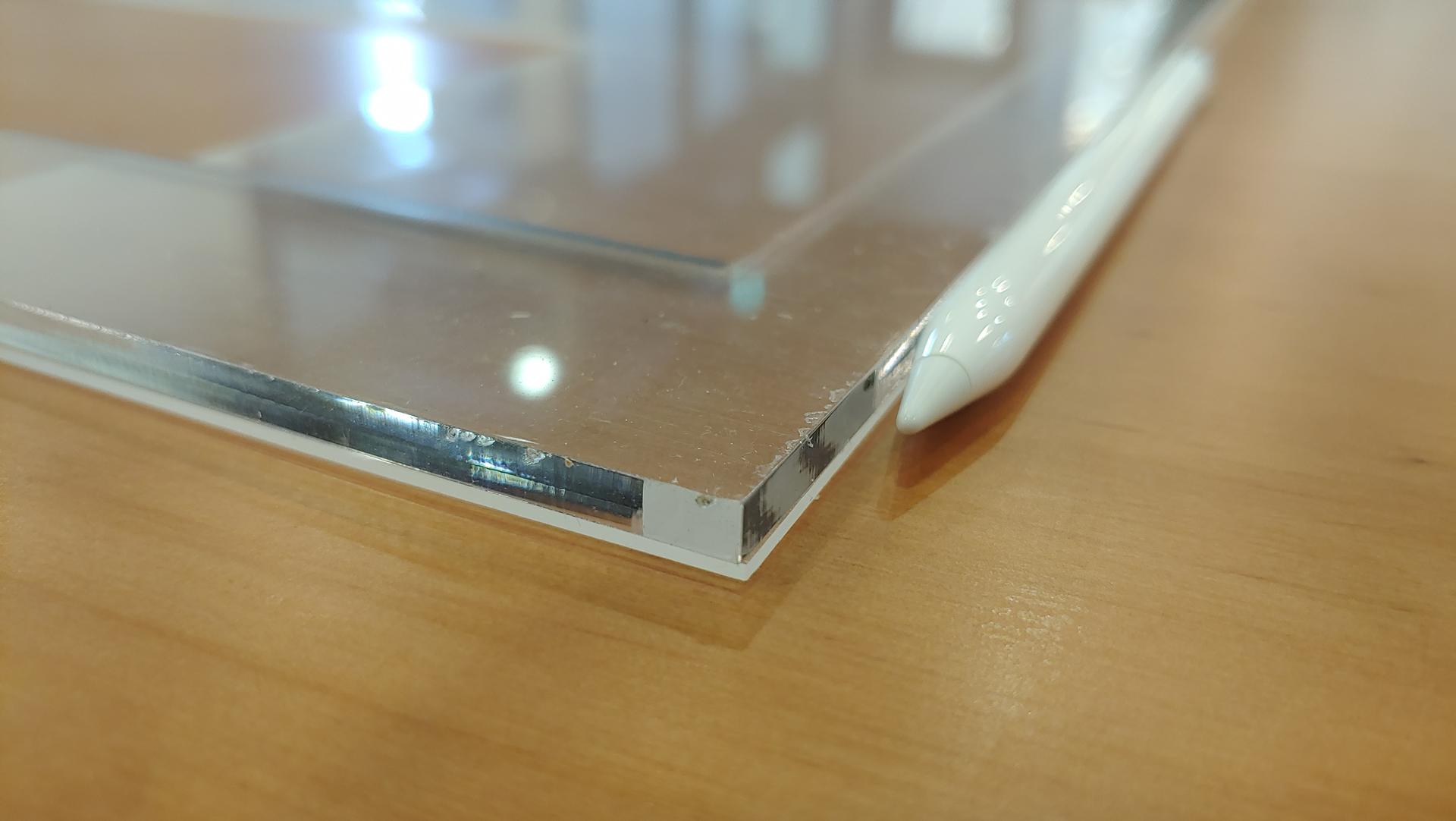

위 = 아크릴 5t / 아래= 아크릴 1.3t

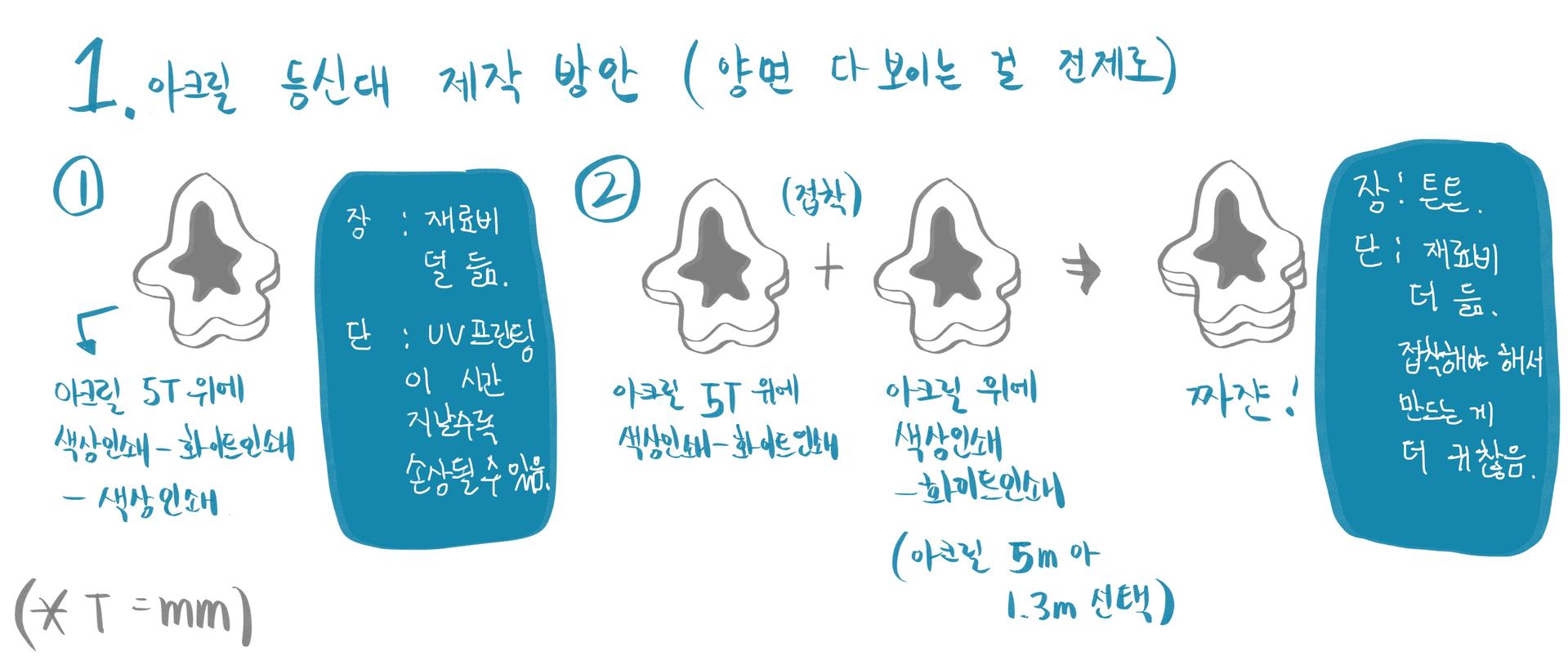

고객은 아크릴 접착형 등신대로 받길 원했지만, 막상 만들어보니 접착제 관련해서 착오가 있던 탓에 현재는 접착형 등신대가 제작 불가능한 것으로 판단됐습니다. 상황을 설명드리고 고객의 동의를 얻어 아크릴 5t 하나만을 사용해 양면에서 도안이 보이는 등신대를 만들기로 했습니다.
1. 인쇄파일 준비
고객이 직접 준비해야 할 인쇄파일에는 2가지가 있습니다. 메이커스페이스에서는 일일이 파일 검수가 불가능하기 때문에 최대한 꼼꼼히 확인 후 준비해주세요!
(1) 레이저컷팅파일 -일러스트레이터 파일(.ai)

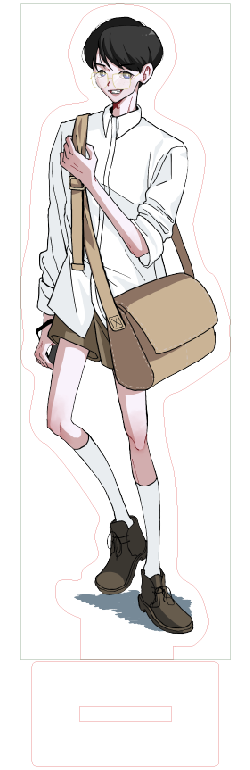

일러스트 파일은 레이어를 분리해서 가져옵니다.
rgb모드로 작업하며, 도안을 제외한 모든 선은 반드시 r=255에 굵기 0.001mm로 작업해야 합니다.
칼선이 어딘가 끊어져 있지는 않은지 꼼꼼히 확인해주세요. (조금만 끊어져 있어도 아크릴이 제대로 분리되지 않습니다ㅜㅜ)
*uv 영역 틀선은 설명을 쉽게하기 위해 임시로 녹색으로 바꿔두었습니다*

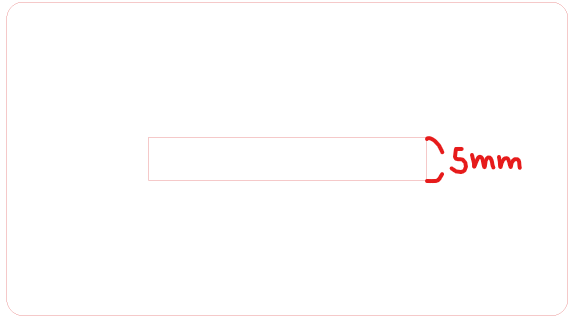

그리고 지지대 칼선의 홈(등신대와 연결되는 부분) 높이는 사용하는 아크릴 판의 두께 그대로 만들어주세요
ex) 아크릴 판 5t를 사용할 시에는 5mm, 아크릴 판 1.3t을 사용할 시에는 1.3mm.

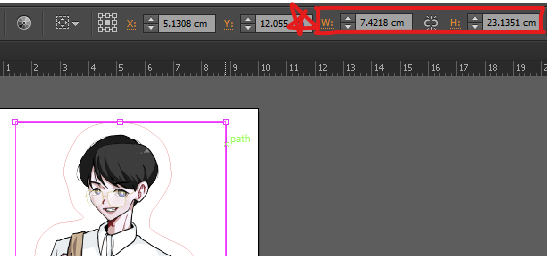

녹색 사각형 영역(uv영역 틀)을 선택하면 일러스트레이터 상단에 아크릴 등신대의 실제 크기를 알 수 있습니다.
반드시 실제 크기에 맞추고 작업해서 가져와야 합니다.

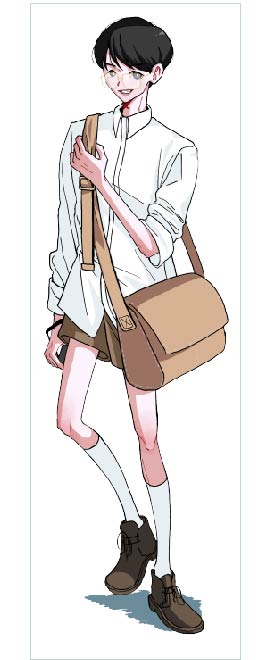

(2) uv프린팅 파일 -이미지파일(.jpg)
rgb모드, 해상도 300ppi로 작업합니다.
일러스트레이터에서 File-export하여 jpg파일을 만들면 됩니다.

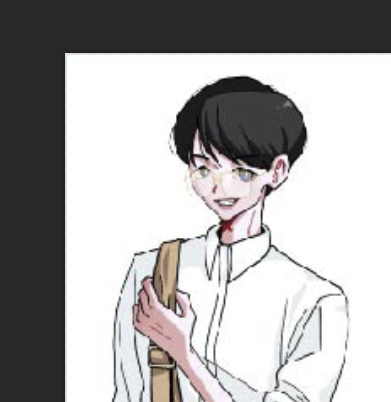

이때 파일은 좌측처럼 녹색 선 바깥으로 공간이 있어서는 안됩니다.
반드시 우측처럼 녹색 사각형의 가로세로 크기에 맞는 파일로 잘라서 작업해주세요.
2. UV프린팅하기
도안을 양면으로 보이게 하기 위해서,
아크릴 5t 위에
(1)유브이 컬러 인쇄 + (2)화이트 처리 + (3)유브이 컬러 인쇄
총 3번의 작업을 합니다.
(1)UV 컬러 인쇄
재단되지 않은 70*40 아크릴판을 프린터기 위에 올려두고 '스팟 컬러'로 인쇄합니다.
스팟 컬러로 인쇄하면 화이트 영역을 제외한 컬러 부분만을 인쇄하게 됩니다.

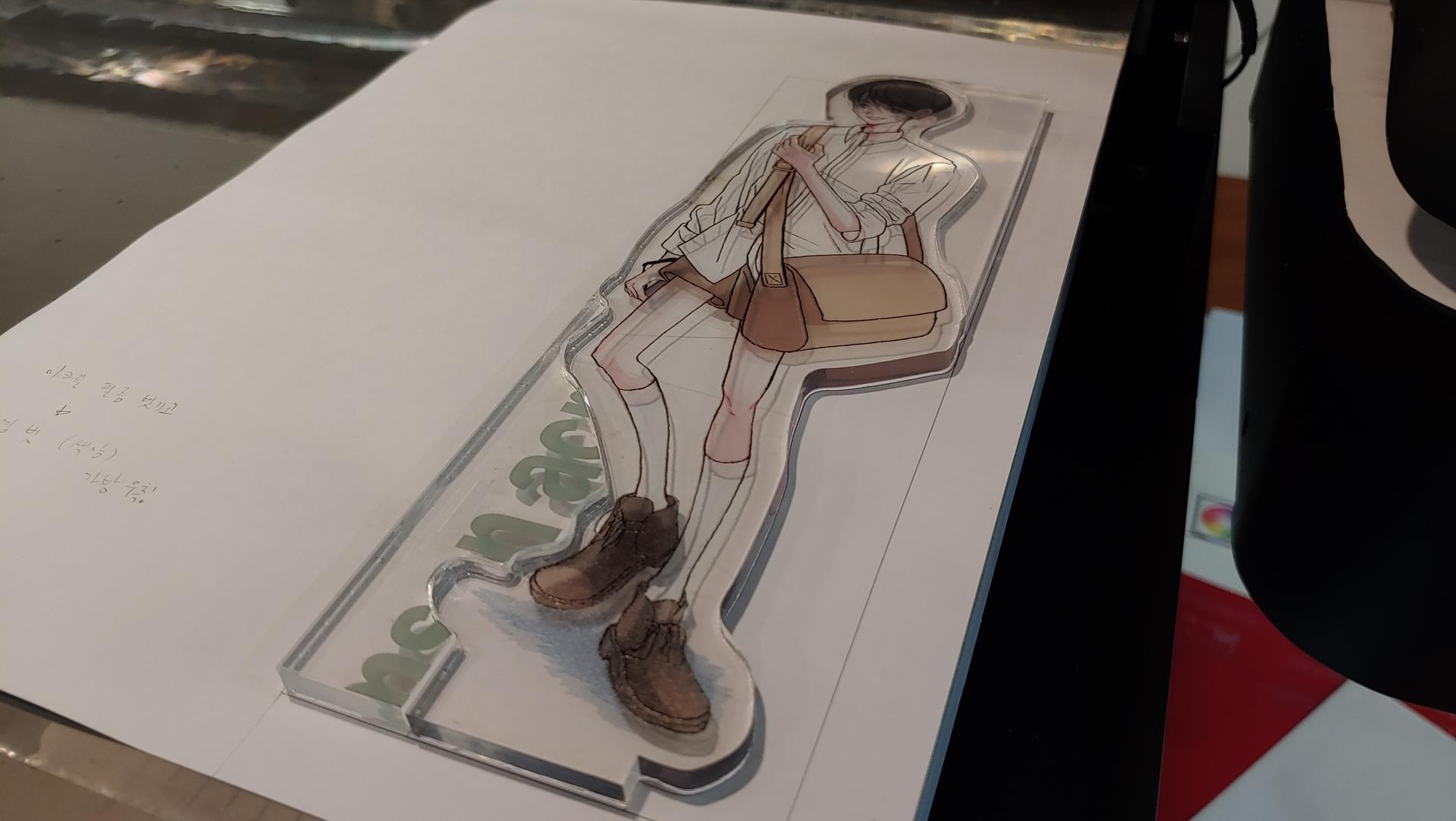

(사진자료가 없어서 컷팅재단 후 스팟 컬러로 인쇄한 사진을 첨부합니다 프린트한 느낌만 봐주세요 ㅠㅠ)
(2)화이트 처리
사진은 스팟 컬러로 인쇄한 영역 위에 '단색 모드'로 화이트 테두리 부분을 UV 인쇄 한 모습입니다.
그러나 이렇게 작업하고 재단했더니 화이트 테두리와 레이저 컷팅선 사이의 오차가 많이 생겨 작업물이 그렇게 예쁘게 나오지 않았습니다.

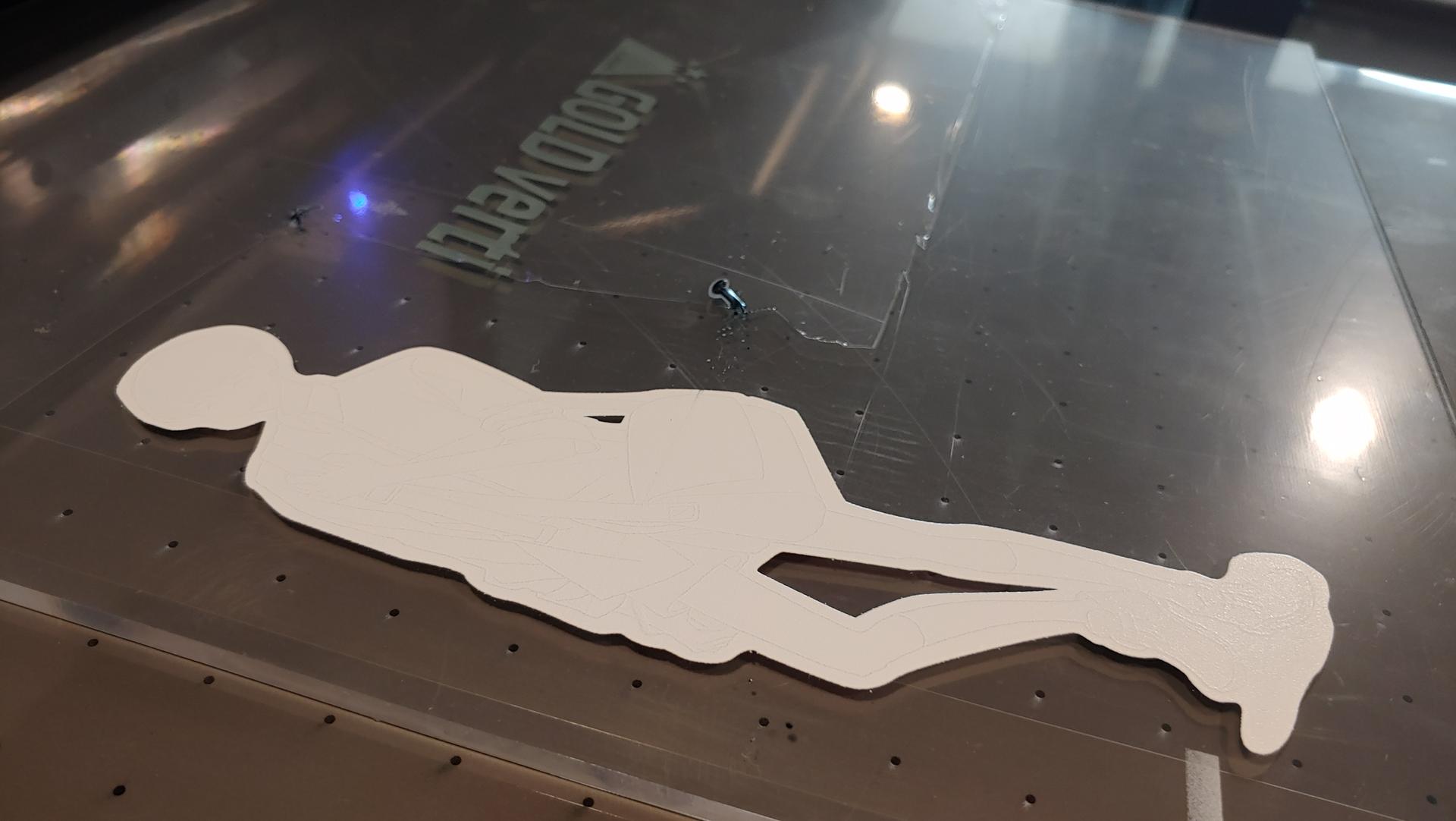

그래서 이번에는 화이트 스프레이로 작업하였습니다.
화이트 스프레이로 작업 시 도안을 제외한 여백 부분이 모두 하얗게 칠해집니다.
(3) UV 컬러 인쇄
또다시 화이트 위에 '스팟 컬러'로 유브이 인쇄를 합니다.

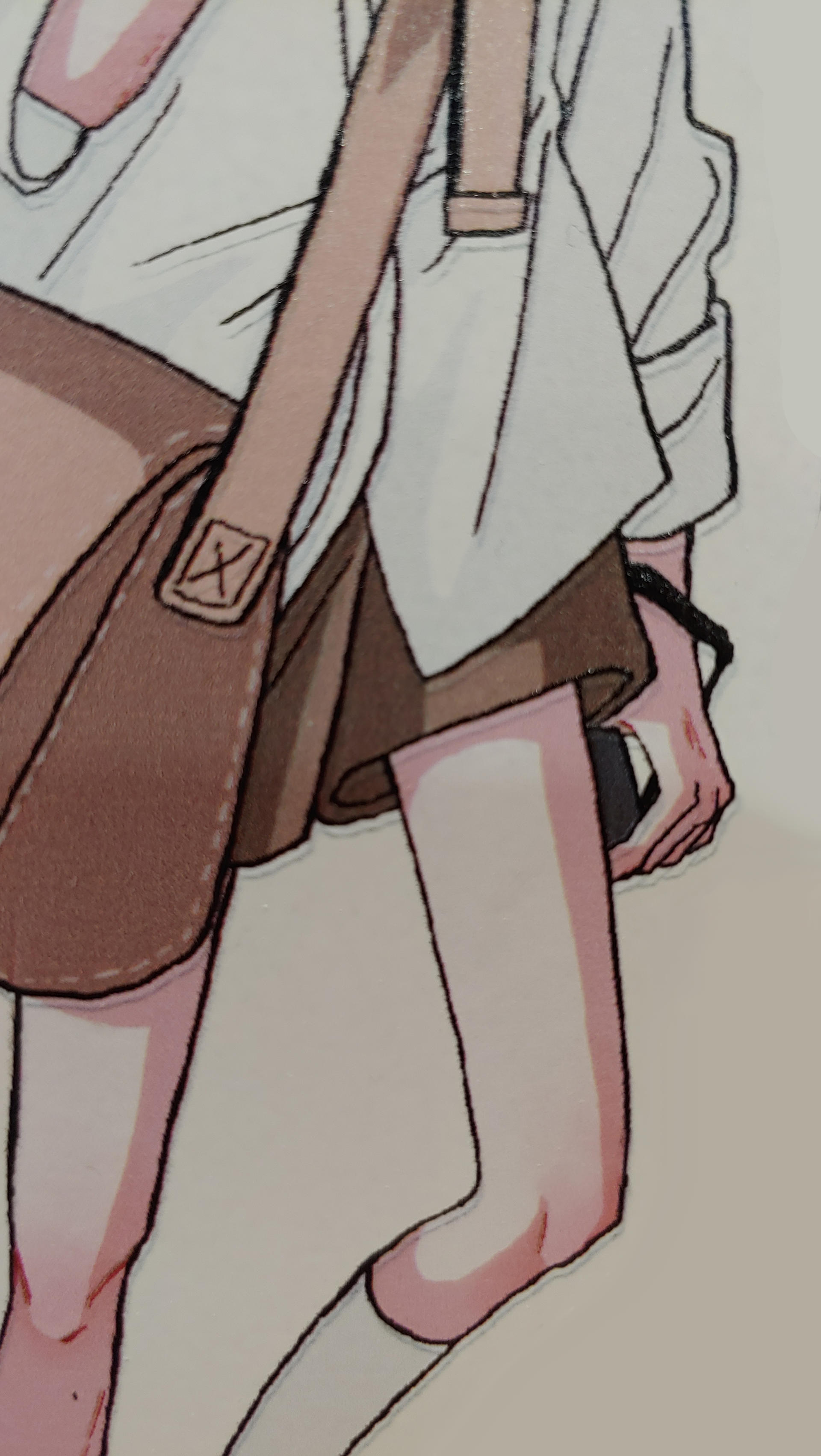

사진은 화이트 스프레이 위에 스팟 컬러로 인쇄한 사진입니다.
아쉽게도 1mm정도의 인쇄 오차가 조금 보입니다 ㅠㅠ
이제 양면에서 보이는 프린팅이 완료되었습니다.
3. 레이저 컷팅하기
프린팅이 완료된 아크릴 판을 레이저 컷팅판 위에 둡니다.
녹색 사각형의 꼭짓점에 레이저의 위치를 조준시키고 컷팅합니다.

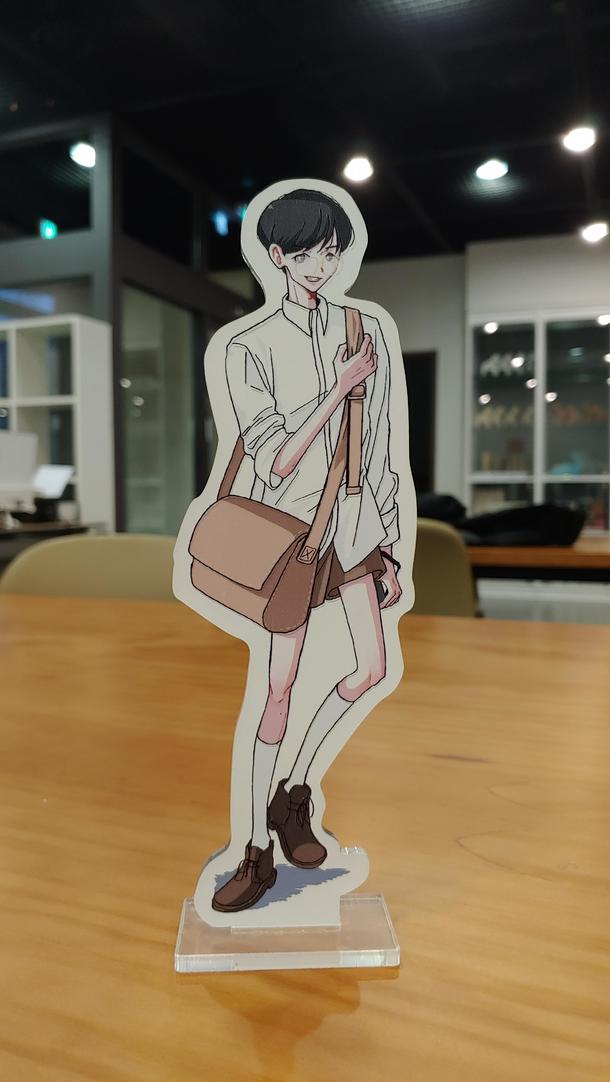

사진은 화이트 스프레이로 작업하고 컬러인쇄하여 재단한 완성된 결과물입니다.
고객님께 전달했더니 좋은 반응을 보여주셔서 기쁩니다 ^^/
더 많은 경험을 통해 더욱 완성도 있는 상품을 제작할 수 있도록 하겠습니다!
